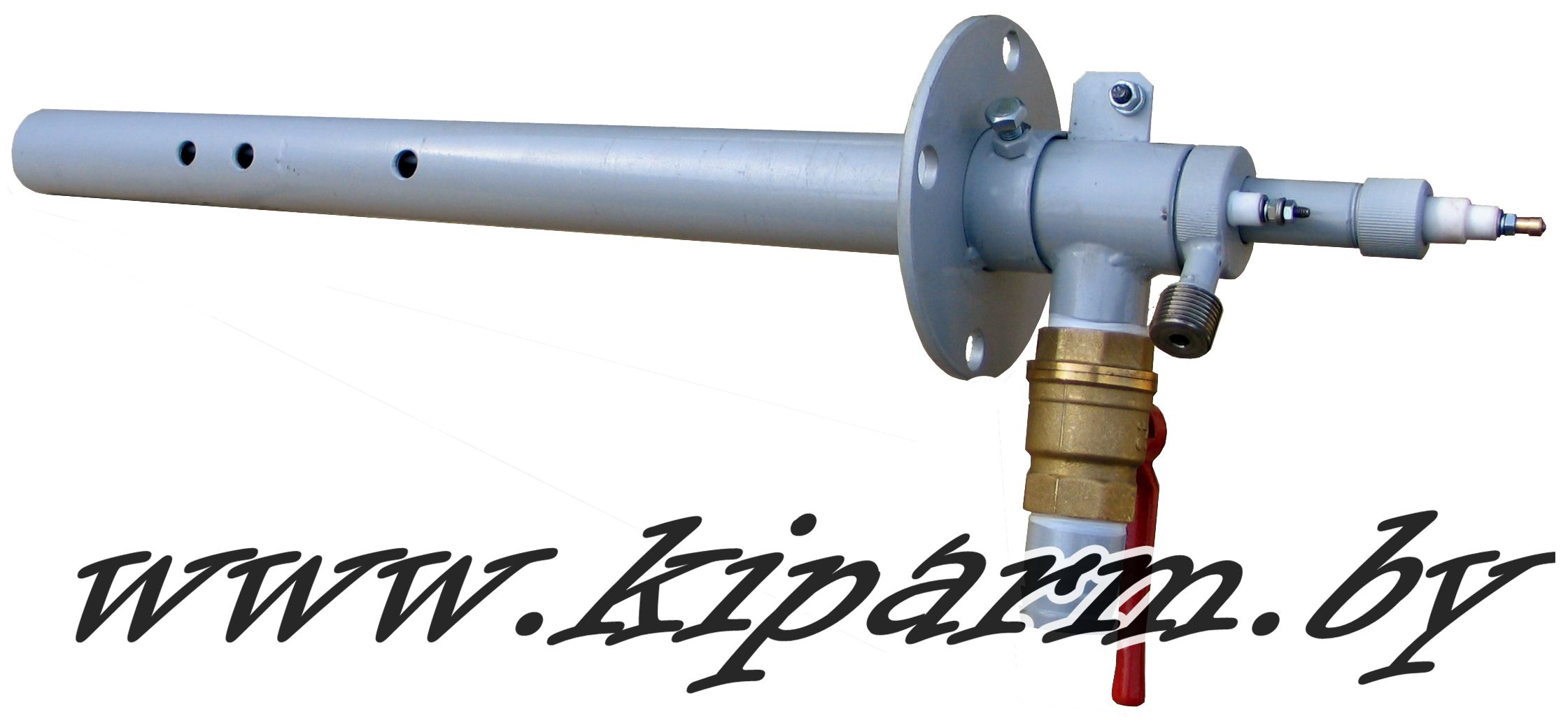

ЗСУ-ПИ-45-00

Контроль пламени запальной горелки встроенным ионизационным датчиком пламени

ЗСУ-ПИ-45-01

 Контроль пламени запальной горелки встроенным ионизационным датчиком в комплекте с сигнализатором горения ЛУЧ-КЭ

ЗСУ-ПИ-45-02

 Раздельный контроль пламени запальной горелки встроенным ионизационным датчиком в комплекте с сигнализатором горения ЛУЧ-КЭ и основной горелки фотодатчиком ФД-02 или ФД-05ГМ с сигнализатором горения ЛУЧ-1АМ или 2-х канальным сигнализатором горения ЛУЧ-1АМ-2К

ЗСУ-ПИ-45-03

 Раздельный контроль пламени запальной горелки встроенным ионизационным датчиком, основной горелки фотодатчиком и автоматическое управление процессом розжига и контроля пламени ЗСУ-ПИ с помощью блока розжига запальника БРЗ-04-М1-2К или блоком розжига запальника БРЗ-04-М1 и сигнализатором горения ЛУЧ-1АМ

ЗСУ-ПИ-45-04

 Раздельный контроль пламени запальной горелки встроенным ионизационным датчиком в комплекте с сигнализатором горения ЛУЧ-КЭ и основной горелки фотодатчиком сигнализирующим типа ФДС-01 или ФДС-03

ЗСУ-ПИ-45-05

 Раздельный контроль пламени запальной горелки встроенным ионизационным датчиком в комплекте с сигнализатором горения ЛУЧ-КЭ и основной горелки селективным устройством контроля пламени типа ФДСА-03М

Изделие

Исполнения ЗСУ-ПИ

- 00

- 01

- 02

- 03

- 04

- 05

Запальная горелка инжекционная ЗГИ с встроенным ионизационным датчиком

1

1

1

1

1

1

Источник высокого напряжения ИВН или ИВН-ТР

-

1

1

1

1

1

Клапан электромагнитный ВН-1/2Н-4 или КЭГ-15

-

1

1

1

1

1

Фотодатчики пламени основной горелки тип ФД-02 или ФД-05ГМ

-

-

1

1

-

-

Сигнализатор горения ЛУЧ-1АМ

-

-

1

1

Сигнализатор горения ЛУЧ-КЭ

-

1

1

-

1

1

Сигнализатор горения ЛУЧ-1АМ-2К**

-

-

1**

-

-

-

Устройство контроля пламени ФДСА-03М

-

-

-

-

-

1

Фотодатчик сигнализирующий ФДС -01 или ФДС-03(фотодатчик пламени и сигнализатор горения основной горелки)

-

-

-

-

1

-

Фильтр газовый

-

1

1

1

1

1

Подводка газовая сильфонная

1

1

1

1

1

1

ЗИП  - согласно паспорта  на ЗСУ-ПИ

1

1

1

1

1

1

Блок розжига запальника БРЗ-04-М1, БРЗ-04-М1-2К

-

-

-

1

-

-

Местный щит управления МЩУ-2*

-

1*

1*

-

-

-

Руководство по эксплуатации ЗСУ-ПИ В407.130.000.000РЭ

1

1

1

1

1

1

Паспорт на комплект ЗСУ-ПИ

1

1

1

1

1

1

Присоединительные давления, кПа:

газа на входе в  запальную горелку

воздуха  на входе в запальную горелку

30-100

0-10

Тепловая мощность запальной горелки при работе на природном газе, не более кВт

110

Длина факела запальной горелки при отрегулированном режиме горения, не менее м

0,8

Максимально допустимая температура в зоне рабочего торца запальной горелки, °С

600

Допустимые колебания напряжения от источника высокого напряжения, В

от 6000 до 12000

Габаритные размеры: высота х ширина, не более мм
длина погружной части запальника

диаметр ствола

190 х 140

250,500÷5000 (шаг 500)

Ø45

Масса запальной горелки длиной, не более кг:

- 250

- 500 ÷ - 5000

5

6 ÷ 40

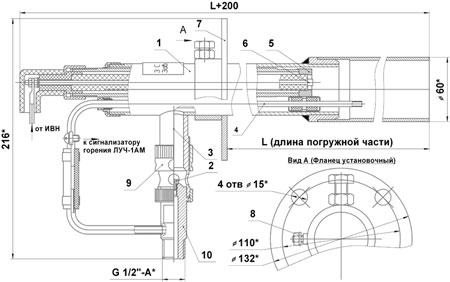

При открытии электромагнитного клапана газ, очищенный от механических примесей, истекает из сопла эжектора 2 через смесительную камеру 3 в корпус запальника 1. Под действием избыточного давления в корпусе газо-воздушная смесь вытекает из запальника в виде тонкой кольцевой струи через щелевой зазор между стабилизатором 5 и корпусом 1. После подачи высокого напряжения от блока искрового розжига на электрод свечи 6 газо-воздушная смесь за срезом рабочего торца соплового блока зажигается и поджигает избыточную часть газа, подводимого к запальнику, отбираемую на входе в эжектор и поступающую по трубке 4, увеличивая длину и устойчивость факела.
