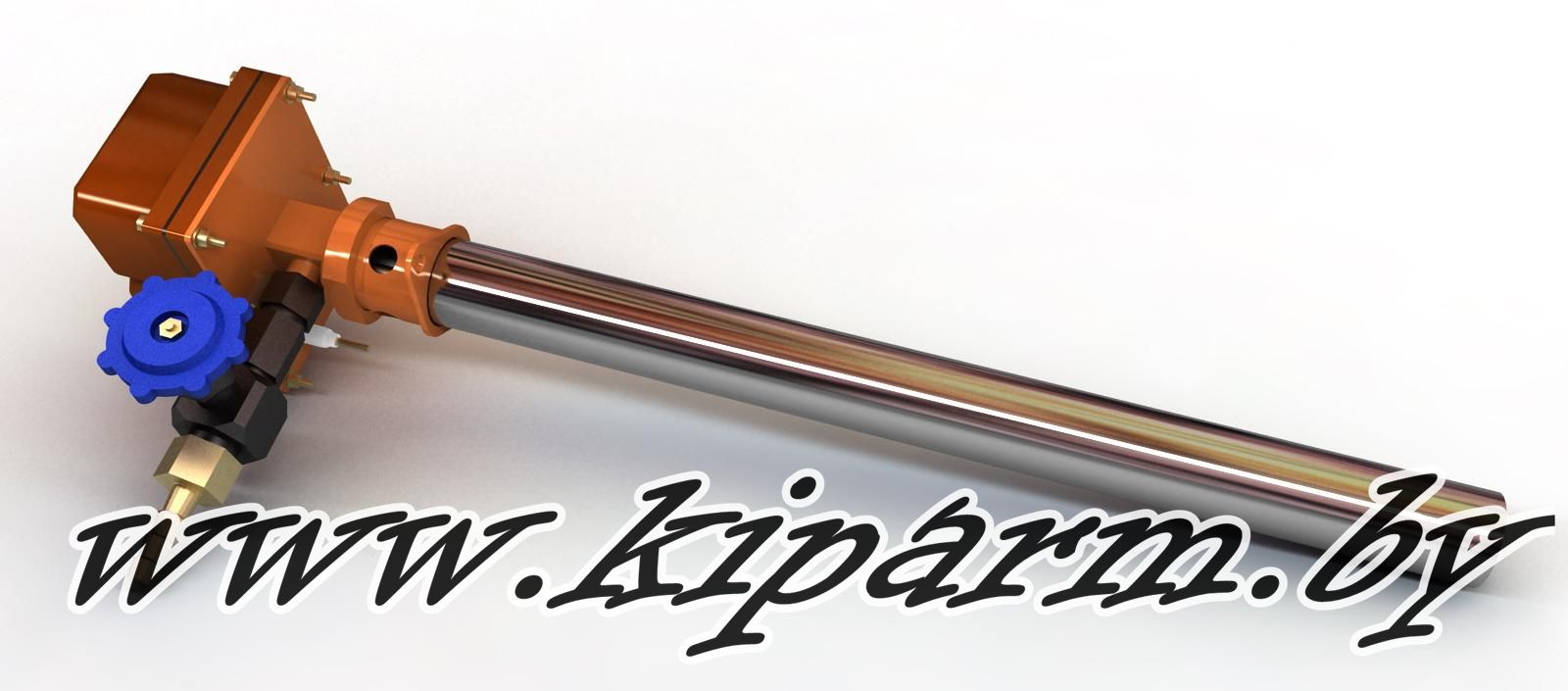

Назначение:
Запально-сигнализирующее устройство ЗСУ-ПИ-38 (ЗСУ-ПИ-38L) предназначено для розжига газомазутных горелок технологических установок, печей обжига кирпича, печей подогрева нефти, газа, химического производства, металлургии, работающих под разрежением и с уравновешенной тягой. ЗСУ работает на малом и среднем давлении природного газа, пропан-бутановой смеси и осуществляет контроль собственного факела и факела горелки. Корпус запальника выполнен из высокотемпературной нержавеющей стали, поэтому ЗСУ ПИ 38 может использоваться в качестве пилотной горелки. Надежно работает при температуре воздуха - 40 °С.
ЗСУ позволяет производить как местный, так и дистанционный розжиг и работает на период розжига основной горелки или в «пилотном» режиме на весь период работы технологической установки. ЗСУ может быть включено в общую схему автоматики либо работать самостоятельно.
Особенности:
- Двухстадийное формирование факела.
- Корпус запальника выполнен из жаростойкой нержавеющей стали - может использоваться в качестве пилотной горелки.
- Эжектор расположен на торцевом срезе горелки, что исключает проскоки пламени внутрь горелки и позволяет получить более мощный первичный факел.
- Регулируемая длина факела.
- Токоведущие и клемные соединения размещены в герметичном корпусе, что повышает их надежность и дает возможность эксплуатировать на открытом воздухе и закрытом помещении.
Исполнение модификаций:
|
ЗСУ-ПИ – исп.01
|
Контроль пламени запальной горелки ионизационным датчиком
|
|
ЗСУ-ПИ – исп.02
|
Раздельный контроль пламени запальной горелки ионизационным датчиком и основной горелки фотодатчиком (ФД-02, ФД-05ГМ, ФДС) или контрольным электродом (КЭ)
|
|
ЗСУ-ПИ – исп.03
|
Раздельный контроль пламени запальной горелки ионизационным датчиком, основной горелки фотодатчиком и автоматическое управление процессом розжига ЗСУ-ПИ
|
|
ЗСУ-ПИ – исп.04
|
Раздельный контроль пламени запальной горелки ионизационным датчиком и основной горелки фотодатчиком сигнализирующим (ФДС)
|
|
ЗСУ-ПИ – исп.05
|
Раздельный контроль пламени запальной горелки ионизационным датчиком и основной горелки сигнализатором горения ПРОМА-СГ
|
Технические характеристики:
|
Диапазон рабочего давления природного газа (пропан-бутановой смеси) перед запальником, кПа
|
1– 60
|
|
Время воспламенения факела запальника с момента подачи управляющего сигнала на открытие клапана и свечу (не более), с
|
10
|
|
Расход газа на запальник ( макс.) м3/ч
|
4
|
|
Тепловая мощность (макс.) при работе на природном газе, кВт
|
40
|
|
Запаздывание выходного сигнала о наличии (отсутствии) пламени (не более), с
|
2
|
|
Допустимая температура рабочего торца запальника (не более), К(°С)
|
1173(900)
|
|
Длина погружаемой части запальника, L мм
|
250 - 1500
|
|
Длина активной части пламени запальника при давлении газа 40 кПа и отсутствии разрежения (не менее), м*
|
1,0
|
|
*) За активную часть пламени принимается след факела с температурой не менее 6000С.
|
Комплектация исполнений:
|
№ пп
|
Комплектация
|
Исполнение
|
|
01
|
02
|
03
|
04
|
05
|
|
1.
|
Запальная горелка инжекционная ЗСУ-ПИ-38 с встроенным ионизационным датчиком
|
1
|
1
|
1
|
1
|
1
|
|
2.
|
Блок розжига запальника БРЗ-04-М1 (БРЗ-04-М1-2К)
|
-
|
-
|
1
|
-
|
-
|
|
3.
|
Клапан электромагнитный КЭГ-15/6-0,25
|
1
|
1
|
1
|
1
|
1
|
|
4.
|
Фотодатчик ФД-05ГМ (ФД-02)
|
-
|
1
|
1
|
-
|
-
|
|
5.
|
Сигнализатор горения ЛУЧ-1АМ
|
-
|
1
|
-
|
-
|
-
|
|
6.
|
Сигнализатор горения ЛУЧ-КЭ
|
1
|
1
|
-
|
1
|
1
|
|
7.
|
Сигнализатор горения ПРОМА-СГ с фотодатчиком ФДА-03
|
-
|
-
|
-
|
-
|
1
|
|
8.
|
Фотодатчик сигнализирующий ФДС
|
-
|
-
|
-
|
1
|
-
|
|
9.
|
Источник высокого напряжения ИВН
|
1
|
1
|
1
|
1
|
1
|
|
10.
|
Шланг газовый
|
1
|
1
|
1
|
1
|
1
|
|
11.
|
ЗИП (прокладка-2 шт, сопло диаметр 1 – 1шт, сопло диаметр 1,2 – 1 шт)
|
1
|
1
|
1
|
1
|
1
|
|
12.
|
Фильтр газовый
|
1
|
1
|
1
|
1
|
1
|
|
13
|
Руководство по эксплуатации В407.030.000 РЭ
|
1
|
1
|
1
|
1
|
1
|
|
14
|
Паспорт В407.030.000 ПС
|
1
|
1
|
1
|
1
|
1
|
|
|

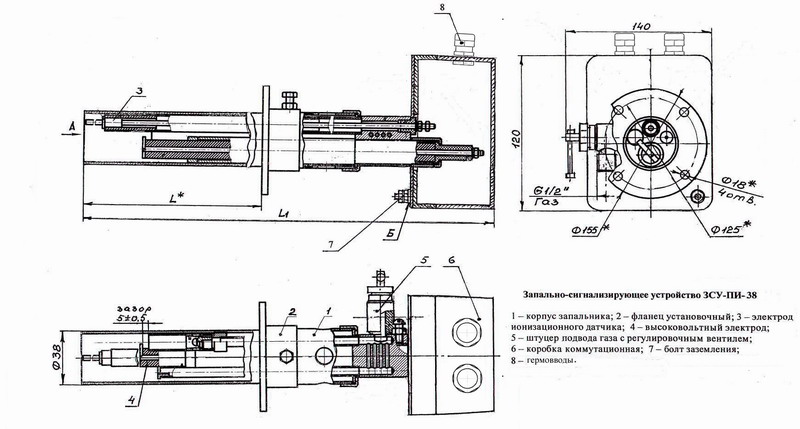

Габаритные размеры:
При открытии электромагнитного клапана газ истекает из сопла эжектора через смесительную камеру в корпус запальника. Под действием избыточного давления в корпусе газо-воздушная смесь вытекает из запальника в виде тонкой кольцевой струи через щелевой зазор между стабилизатором и корпусом. После подачи высокого напряжения от блока искрового розжига на электрод свечи газо-воздушная смесь за срезом рабочего торца соплового блока зажигается и поджигает избыточную часть газа, подводимого к запальнику, отбираемую на входе в эжектор и поступающую по трубке, увеличивая длину и устойчивость факела.
Пример обозначения при заказе:
Запально-сигнализирующее устройство ЗСУ-ПИ-38-03-3000 ТУ 3113-005-87875767-2010
