Назначение:

Устройство запуска электросирены С-40 по радиоканалу УЗСР КРОН. 468351.003 предназначено для работы в комплексе технических средств оповещения населения по радиоканалам (КТСО-Р) в территориальных, местных, локальных и объектовых автоматизированных системах централизованного оповещения  гражданской обороны.

Технические характеристики:

• УЗСР обеспечивает :

1. управление сиреной по командам, принимаемым от абонентской радиостанции через порт RS 232, в локальных вычислительных сетях (Ethernet) по протоколу обмена TCP/IP и выделенным линиям от аппаратуры П164, П166 ;
2. контроль работоспособности УЗСР, текущее состояние сирены (включена, выключена), наличие токов и напряжения в фазах сирены, наличие звукового давления, создаваемого сиреной, и передачу на абонентскую радиостанцию сигнала о контролируемых параметрах;
3. формирование и передачу на абонентскую радиостанцию сигнала о  несанкционированном вскрытии и запуске УЗСР;
4. круглосуточную работу и постоянную готовность к передаче и приему сигналов и информации оповещения ;
5. автоматическое переключение на резервный источник питания при отключении основного источника питания 220 В 50 Гц с последующим автоматическим переключением на основной источник питания при появлении основного питания;
6. защиту от перегрузок и короткого замыкания.
7. отбор линии связи до окончания сигнала дистанционного управления ;
8. выдачу в линию связи подтверждения («ответ») о приеме сигнала управления ;
9. подключение нагрузки мощностью до 5 кВт сети переменного тока напряжением 380/220 В частотой 50 Гц. В зависимости от принимаемого сигнала осуществляется непрерывное или прерывистое подключение нагрузки к сети переменного тока.

• УЗСР осуществляет прием сигналов дистанционного управления, поступающих от стойки электросиренной (СЭ) или блока оконечного пятилинейного (ОБ-5) аппаратуры П164 (П166) по действующей или свободной абонентской линии связи городской или сельской телефонной сети.
• При получении сигнала дистанционного управления УЗСР обеспечивает :

• УЗСР использует для питания фазное линейное напряжение (220±22) В трехфазной сети.

• Потребляемая мощность УЗСР не более 15 Вт.

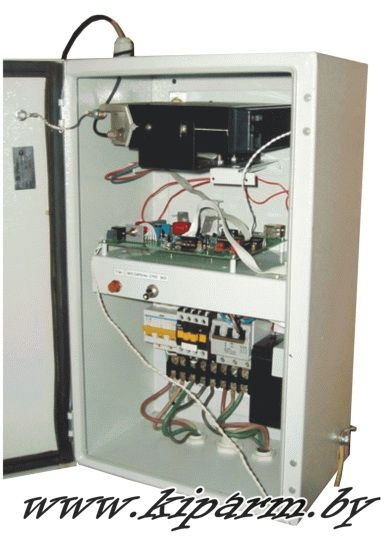

Конструктивно устройство запуска УЗСР выполнено в виде стального корпуса с крышкой, запирающейся на замок. Исполнение корпуса (IP54 по ГОСТ 14254) обеспечивает защиту УЗСР от влаги и пыли. На корпусе имеются петли для крепления на стену и винт заземления. Внутри корпуса расположена панель, на которой закреплены плата микроконтроллера, плата датчиков, аккумулятор и радиостанция «Луч-2000». На нижней стенке корпуса расположены гермовводы для ввода в корпус кабелей от трехфазной сети 220/380 В и к электросирене С-40, а также проводов абонентской линии связи городской или сельской телефонной сети; на верхней стенке корпуса - для ввода антенны.

Микроконтроллер обеспечивает :

• прием команд управления от абонентской радиостанции через порт RS232 (ХР5), по абонентской линии через клемник «3» или по компьютерным сетям Ethernet  по протоколу TCP/IP;
• включение сирены 11 циклов 2мин45сек;

• включение сирены непрерывно 2мин45сек ;
• тестирование ;
• отбой ;

·        выдачу квитанций в следующем объеме:

- вскрытие  УЗСР

- отсутствие звукового давления сирены

- отсутствие питания 380 В

- разряд аккумуляторной батареи

- несанкционированный запуск сирены.

Аккумулятор GP1245 обеспечивает УЗСР резервным питанием 12 В постоянного тока с минусом на корпусе. При работе УЗСР от основного источника питания осуществляется подзаряд аккумулятора.

Радиостанция «Луч-2000»  обеспечивает прием команд управления от централизованной системы оповещения П166 по радиоканалу.  Параметры радиостанции «Луч-2000» указаны в эксплуатационной документации. Питание радиостанции +12 В осуществляется от микроконтроллера.

Габаритные размеры УЗСР не более 560х300х210 мм.

Масса нетто УЗСР не более 16 кг.

УЗСР комплектуется комплектом монтажных и запасных частей.
