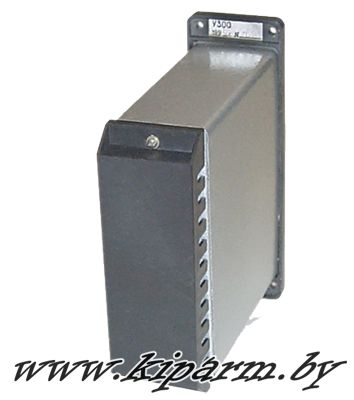

У300 / Усилитель трехпозиционный.

купить Усилитель У300 в Республике Беларусь, цена на У300 в Минске
НАЗНАЧЕНИЕ:

Усилитель У300 трехпозиционный предназначен для управления синхронными и асинхронными электродвигателями исполнительных механизмов постоянной скорости (МЭО, МЭ ОФ, КЗР). Осуществляет реверсивное управление однофазными электродвигателями мощностью не более 0.5кВт. Обеспечивает гальваническую развязку входных и выходных сигналов.

ФУНКЦИОНАЛЬНЫЕ ВОЗМОЖНОСТИ:

- Усиление по мощности входных сигналов от регулирующих приборов для реверсивного управления однофазным асинхронным электродвигателем или для управления электромагнитными пусковыми устройствами.
- Защита системы регулирования при наличии противоречивых команд управления.
- Защита исполнительного устройства от мгновенного реверса.
- Наличие запрета на включение исполнительного устройства.
- Питание регуляторов МИНИТЕРМ 300 и МИНИТЕРМ 400.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

- Питание:
Напряжение – ~220В (допускается – от 187 до 242B);
Частота – от 48 до 62Гц;
Потребляемая мощность – не более 9ВА.
- Конструктивное исполнение:
Габаритные размеры – 190х60х165мм;
Масса – не более 2.5кг;
Монтаж – навесной.
- Входные сигналы:
Двухполупериодное несглаженное напряжение постоянного тока от регулирующего прибора с импульсным выходом по трехпроводной схеме (напряжение при разомкнутых ключах – от 0 до +10В;
при замкнутых ключах – от 18.5 до - 28.5В);
Запрет замкнутого состояния бесконтактных ключей
(коммутирующая способность – 15В, не менее 1мА постоянного тока).
- Выходные сигналы:
Назначение – изменение состояния бесконтактных ключей;
Коммутируемое напряжение – не более 250В;
Коммутируемый ток – до 2А при продолжительности включения 25%;
Пауза между размыканием и замыканием бесконтактных ключей – не менее 0.05с.
- Источник напряжения:
Напряжение – от 21 до 25.5В;
Сопротивление нагрузки – 150 Ом;
Назначение – питание регуляторов серии МИНИТЕРМ 300, 400.
