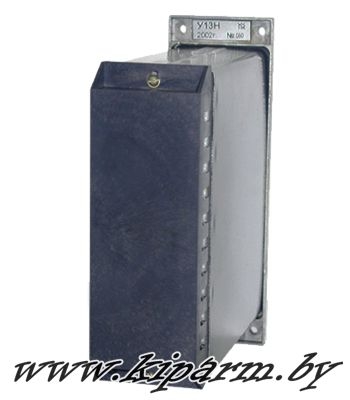

У13Н, У13М / Усилители мощности.

купить усилитель У13Н в Республике Беларусь, цена усилителя мощности У13М в РБ, продажа и прайс усилителей У13
НАЗНАЧЕНИЕ:

Усилители У13 для управления мощностью электрической нагрузки в одно- и трехфазных цепях переменного тока за счет фазоимпульсной модуляции (ФИМ) от аналоговых входных сигналов. Обеспечивают гальваническую развязку входных и выходных сигналов.

• Питание: ~220В или ~380В
• Исполнения:

  Наименование	Аналоговые входы
  У13Н	2 входа: 0-5мА и 0-10В постоянного тока
  У13М	2 входа: 0-5мА, 0-20мА (по выбору) и 1 вход 0-10В постоянного тока

• Прочие ресурсы: 2 DI + 1 AO

ФУНКЦИОНАЛЬНЫЕ ВОЗМОЖНОСТИ:

- Преобразование входного сигнала постоянного тока (напряжения постоянного тока) в выходную мощность (фазоимпульсное управление).
- Переключение каналов управления.
- Формирование режима запрета включения тиристоров.
- Обеспечение линейной зависимости величины выходной мощности, выделяемой на нагрузке, от величины входного сигнала. Для управления большой мощностью предусмотрена возможность подключения внешнего блока мощных тиристоров.
- Питание регуляторов МИНИТЕРМ 300 и МИНИТЕРМ 400.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

- Питание:
Напряжение – ~220В (допускается – от 187 до 242B);
Частота – от 48 до 62Гц;
Потребляемая мощность – не более 15ВА.
- Конструктивное исполнение:
Габаритные размеры – 190х60х165мм;
Масса – не более 2кг; Монтаж – навесной;
- Аналоговые входы:
Вид – в зависимости от исполнения (см. таблицу исполнений);
- Дискретные входы:
Количество – 2;
Назначение – подключения внешних “сухих” ключей (контактных или безконтактных):
для переключения на ручное дистанционное управление;
для запрета включения выходных тиристоров.
- Аналоговый выход:
Вид – два встречно!параллельно включенные оптронные тиристоры для фазо-импульсного управления мощностью переменного тока;
Максимальная мощность, выделяемая на нагрузке:
при напряжении питания ~220В – 3.3кВА (непосредственное подключение);
при напряжении питания ~220В – 0.22*IмакскВА (через внешние тиристоры);
при напряжении питания ~380В – 5.7кВА (непосредственное подключение);
при напряжении питания ~380В – 0.38*IмакскВА (через внешние тиристоры).
Нелинейность зависимости выходной мощности от входного сигнала – не более 5%.
Iмакс - максимально допустимое среднее значение суммарного тока, протекающего через внешние встречно!параллельно включенные тиристоры, А.
- Источник напряжения:
Напряжение – от 21 до 25.5В;
Сопротивление нагрузки – 150 Ом;
Назначение – питание регуляторов серии МИНИТЕРМ 300 (400).
