ТМТБ-31Т, ТМТБ-41Т / Термоманометр осевой.
Продажа термоманометров торцевых ТМТБ 31, ТМТБ 41 в Республике Беларусь, Купить термоманометр осевой в РБ, прайс, цена и стоимость на ТМТБ-31Т, ТМТБ-41Т в Минске
Назначение:

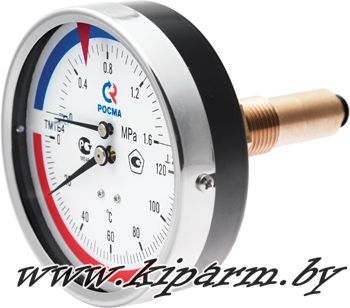

Термоманометр осевой (торцевой) ТМТБ-31Т, ТМТБ-41Т предназначен для одновременного измерения температуры и избыточного давления неагрессивных к медным сплавам сред. Позволяет визуально контролировать основные параметры теплоносителя - давление и температуру. По своей функциональности является комбинированным прибором и сразу заменяет обычный манометр и термометр биметаллический. Темоманометры имеют циферблат с двумя шкалами и две указательных стрелки. Одна шкала служит для отсчета давления, другая — температуры. Выпускается термоманометры двух типоразмеров: диаметром корпуса 80 и 100 мм. Расположение штуцера - осевое (оно же торцевое). Длина погружной части также может варьироваться по заказу потребителя. Все термоманометры комплектуются защитным клапаном.
Имеют Сертификаты об утверждении типа средств измерений и сертификаты соответствия для Республики Беларусь, Российской Федерации, Казахстана и Украины.
Соответствуют санитарно-эпидемиологическим и гигиеническим требованиям.
Область применения:
Системы отопления, водоснабжение, бойлеры, паровые котлы и т.д.
Основные технические характеристики:
-
Конструкция:
Термоманометр объединяет в одном корпусе манометр и термометр, имеет две шкалы — давления и температуры. Прибор комплектуется клапаном, позволяющим демонтировать термоманометр без разгерметизации системы.
-
Диаметр корпуса:
80, 100 мм
-
Класс точности:
2,5
-
Диапазоны показаний температур:
0…120 / 150 °С
-
Диапазон показаний давлений:
0…0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 МПа
-
Рабочая температура:
Окружающая среда: −60…+60 °C
Измеряемая среда: до +150 °C
-
Корпус:
IP40, cталь, цвет черный
-
Кольцо:
Хромированная сталь
-
Чувствительный элемент:
Медный сплав
Карта заказа:
| Тип | Термоманометр | ТМТБ |
| Диаметр корпуса | 80 мм | 3 |
| 100 мм | 4 |
| Материал корпуса | сталь | 1 |
| Присоединение (расположение штуцера) | радиальное | Р |
| осевое | Т |
| Длина погружной части | 46 мм | 1 |
| 64 мм | 2 |
| 100 мм | 3 |
| Диапазон показаний температуры | | 0…120 / 150 °C |
| Диапазон показаний давления | | 0…0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 МПа |
| Резьба присоединения | | G½ |
| Класс точности | | 2,5 |
Пример обозначения: ТМТБ − 3 1 Т .2 (0–120 °C) (0–0,6 МПа) G½. 2,5
Рекомендации по монтажу:
Клапан это запорное устройство, которое служит с одной стороны для удобства монтажа прибора с другой выполняет роль крана, что позволяет демонтировать термоманометр без слива системы (или без остановки технологического процесса). Рабочее давление клапана 2,5 МПа, максимальное — 5 МПа. По диапазонам температур термоманометры выпускаются в двух вариантах от 0–120 °С и до 160 °С, а по давлению 0–0,25 МПа, 0–0,4 МПа, 0–0,6 МПа…0–2,5 МПа.
К сожалению, технические службы потребителя часто делают ошибку, устанавливая расширитель или дополнительный отвод для монтажа термоманометра. Следует помнить, что для измерения температуры в приборе, в качестве чувствительного элемента, применяется биметаллическая пружина и поэтому погружная часть термоманометра должна находиться в трубе (в непосредственном контакте с теплоносителем), иначе возникает большая погрешность при измерении температуры. Погрешность измерения температуры минимальна, если конец клапана погружен на глубину не менее ⅓ и не более ⅔ диаметра трубопровода. Термоманометры монтируются непосредственно на трубопровод, достаточно к нему приварить бобышку с внутренней резьбой G½. В каталоге нашей продукции есть подробная инструкция по установке термоманометра и при монтаже необходимо строго её соблюдать.
Термоманометр устанавливается непосредственно на трубопровод (резервуар), без применения крана или сильфонной трубки так, чтобы нижняя часть клапана находилась в средней части трубы, что обеспечивается подбором длин погружной части ТМТБ и бобышки.
Чертежи:
Стандартное исполнение Ø80, 100 мм (осевое присоединение)
Основные размеры (мм), вес (кг)
| Ø | S | S2 | L | L1 | G1 | G2 | b | e | f | d1 | d2 | D1 | D2 | Вес |
| 80 |
24 |
22 |
46; 64; 100 |
17 |
M18×1 |
G½ |
30 |
14 |
12 |
8 |
18 |
82 |
80 |
0,33 |
| 100 |
24 |
22 |
46; 64; 100 |
17 |
M18×1 |
G½ |
38 |
16 |
12 |
8 |
18 |
100 |
98 |
0,39 |
Стандартное исполнение Ø80, 100 мм (клапан)
Основные поставляемые позиции:
ТМТБ-31Т.1 (0-120 С)(0-0,25 МПа) G1/2.2,5
ТМТБ-31Т.1 (0-120 С)(0-0,4 МПа) G1/2.2,5
ТМТБ-31Т.1 (0-120 С)(0-0,6 МПа) G1/2.2,5
ТМТБ-31Т.1 (0-120 С)(0-1 МПа) G1/2.2,5
ТМТБ-31Т.1 (0-120 С)(0-1,6 МПа) G1/2.2,5
ТМТБ-31Т.1 (0-120 С)(0-2,5 МПа) G1/2.2,5
ТМТБ-31Т.2 (0-120 С)(0-0,25 МПа) G1/2.2,5
ТМТБ-31Т.2 (0-120 С)(0-0,4 МПа) G1/2.2,5
ТМТБ-31Т.2 (0-120 С)(0-0,6 МПа) G1/2.2,5
ТМТБ-31Т.2 (0-120 С)(0-1 МПа) G1/2.2,5
ТМТБ-31Т.2 (0-120 С)(0-1,6 МПа) G1/2.2,5
ТМТБ-31Т.2 (0-120 С)(0-2,5 МПа) G1/2.2,5
ТМТБ-31Т.3 (0-120 С)(0-0,25 МПа) G1/2.2,5
ТМТБ-31Т.3 (0-120 С)(0-0,4 МПа) G1/2.2,5
ТМТБ-31Т.3 (0-120 С)(0-0,6 МПа) G1/2.2,5
ТМТБ-31Т.3 (0-120 С)(0-1 МПа) G1/2.2,5
ТМТБ-31Т.3 (0-120 С)(0-1,6 МПа) G1/2.2,5
ТМТБ-31Т.3 (0-120 С)(0-2,5 МПа) G1/2.2,5
ТМТБ-31Т.1 (0-150 С)(0-0,25 МПа) G1/2.2,5
ТМТБ-31Т.1 (0-150 С)(0-0,4 МПа) G1/2.2,5
ТМТБ-31Т.1 (0-150 С)(0-0,6 МПа) G1/2.2,5
ТМТБ-31Т.1 (0-150 С)(0-1 МПа) G1/2.2,5
ТМТБ-31Т.1 (0-150 С)(0-1,6 МПа) G1/2.2,5
ТМТБ-31Т.1 (0-150 С)(0-2,5 МПа) G1/2.2,5
ТМТБ-31Т.2 (0-150 С)(0-0,25 МПа) G1/2.2,5
ТМТБ-31Т.2 (0-150 С)(0-0,4 МПа) G1/2.2,5
ТМТБ-31Т.2 (0-150 С)(0-0,6 МПа) G1/2.2,5
ТМТБ-31Т.2 (0-150 С)(0-1 МПа) G1/2.2,5
ТМТБ-31Т.2 (0-150 С)(0-1,6 МПа) G1/2.2,5
ТМТБ-31Т.2 (0-150 С)(0-2,5 МПа) G1/2.2,5
ТМТБ-31Т.3 (0-150 С)(0-0,25 МПа) G1/2.2,5
ТМТБ-31Т.3 (0-150 С)(0-0,4 МПа) G1/2.2,5
ТМТБ-31Т.3 (0-150 С)(0-0,6 МПа) G1/2.2,5
ТМТБ-31Т.3 (0-150 С)(0-1 МПа) G1/2.2,5
ТМТБ-31Т.3 (0-150 С)(0-1,6 МПа) G1/2.2,5
ТМТБ-31Т.3 (0-150 С)(0-2,5 МПа) G1/2.2,5
ТМТБ-41Т.1 (0-120 С)(0-0,25 МПа) G1/2.2,5
ТМТБ-41Т.1 (0-120 С)(0-0,4 МПа) G1/2.2,5
ТМТБ-41Т.1 (0-120 С)(0-0,6 МПа) G1/2.2,5
ТМТБ-41Т.1 (0-120 С)(0-1 МПа) G1/2.2,5
ТМТБ-41Т.1 (0-120 С)(0-1,6 МПа) G1/2.2,5
ТМТБ-41Т.1 (0-120 С)(0-2,5 МПа) G1/2.2,5
ТМТБ-41Т.2 (0-120 С)(0-0,25 МПа) G1/2.2,5
ТМТБ-41Т.2 (0-120 С)(0-0,4 МПа) G1/2.2,5
ТМТБ-41Т.2 (0-120 С)(0-0,6 МПа) G1/2.2,5
ТМТБ-41Т.2 (0-120 С)(0-1 МПа) G1/2.2,5
ТМТБ-41Т.2 (0-120 С)(0-1,6 МПа) G1/2.2,5
ТМТБ-41Т.2 (0-120 С)(0-2,5 МПа) G1/2.2,5
ТМТБ-41Т.3 (0-120 С)(0-0,25 МПа) G1/2.2,5
ТМТБ-41Т.3 (0-120 С)(0-0,4 МПа) G1/2.2,5
ТМТБ-41Т.3 (0-120 С)(0-0,6 МПа) G1/2.2,5
ТМТБ-41Т.3 (0-120 С)(0-1 МПа) G1/2.2,5
ТМТБ-41Т.3 (0-120 С)(0-1,6 МПа) G1/2.2,5
ТМТБ-41Т.3 (0-120 С)(0-2,5 МПа) G1/2.2,5
ТМТБ-41Т.1 (0-150 С)(0-0,25 МПа) G1/2.2,5
ТМТБ-41Т.1 (0-150 С)(0-0,4 МПа) G1/2.2,5
ТМТБ-41Т.1 (0-150 С)(0-0,6 МПа) G1/2.2,5
ТМТБ-41Т.1 (0-150 С)(0-1 МПа) G1/2.2,5
ТМТБ-41Т.1 (0-150 С)(0-1,6 МПа) G1/2.2,5
ТМТБ-41Т.1 (0-150 С)(0-2,5 МПа) G1/2.2,5
ТМТБ-41Т.2 (0-150 С)(0-0,25 МПа) G1/2.2,5
ТМТБ-41Т.2 (0-150 С)(0-0,4 МПа) G1/2.2,5
ТМТБ-41Т.2 (0-150 С)(0-0,6 МПа) G1/2.2,5
ТМТБ-41Т.2 (0-150 С)(0-1 МПа) G1/2.2,5
ТМТБ-41Т.2 (0-150 С)(0-1,6 МПа) G1/2.2,5
ТМТБ-41Т.2 (0-150 С)(0-2,5 МПа) G1/2.2,5
ТМТБ-41Т.3 (0-150 С)(0-0,25 МПа) G1/2.2,5
ТМТБ-41Т.3 (0-150 С)(0-0,4 МПа) G1/2.2,5
ТМТБ-41Т.3 (0-150 С)(0-0,6 МПа) G1/2.2,5
ТМТБ-41Т.3 (0-150 С)(0-1 МПа) G1/2.2,5
ТМТБ-41Т.3 (0-150 С)(0-1,6 МПа) G1/2.2,5
ТМТБ-41Т.3 (0-150 С)(0-2,5 МПа) G1/2.2,5
