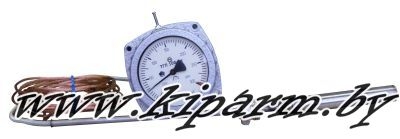

ТГП-100Эк / Термометр газовый показывающий электроконтактный.
Назначение:
Термометр газовый показывающий электроконтактный сигнализирующий ТГП-100Эк поставляемый в Республику Беларусь предприятием Приборинвест, предназначен для измерения температуры воды, масла и других жидкостей, неагрессивных к материалам термобаллона (сталь 12Х18Н10Т), и управления внешними электрическими цепями нагревательных элементов или установок. По устойчивости к механическим воздействиям являются виброустойчивыми. По устойчивости к климатическим воздействиям соответствуют исполнению В категории размещения 4 по ГОСТ 15150, но для работы при температуре от –20 до +60 оС. Имеется Сертификат об утверждении типа средств измерения, лицензия на выпуск и ремонт, Сертификат соответствия по добровольной сертификации. Межповерочный интервал составляет 1 год.
По своему принципу действия и назначению является полным аналогом ТГП-100Эк-М1, и частичными аналогами таких приборов, как ТКП-100Эк-М1, ТКП-160Сг-М2, ТКП-160Сг-М3, ТКП-100С
Технические характеристики:
|
Обозначение термометров
|
Пределы измерений, °С
|
Заполнитель термосистемы
|
Класс точности
|
Диаметр термобаллона, мм
|
Длина соединительного капилляра, L м
|
Длина погружения термобаллона мм
|
Вид защитной
оболочки капилляра
|
Масса, не более, кг
|
|
ТГП-100Эк
|
-25…+75
0…100
0…150
0…200
|
Инертный газ
|
2,5
|
20
|
1,6; 2,5; 4,0;
6,0
|
250, 315, 400, 630
|
медная-А
полиэти-леновая-Б
|
2,5
|
|
0…300
|
медная-А
|
Напряжение внешних коммутируемых цепей переменного тока 220 В частотой 50 Гц. Разрывная мощность контактов сигнализирующего устройства, 30 ВА.
Давление измеряемой среды до 1,6 МПа, по требованию заказчика термобаллоны изготавливаются на условное давление до 6,3 МПа. с защитной гильзой до 24.5 МПа (защитная гильза в комплект поставки не входит, изготавливается по спец. заказу).
Средний срок службы, не менее 10 лет.
Как оформить заказ на ТГП-100Эк:
Обозначение при заказе термометра с пределами измерения от 0 до +150 оС, класса точности 2,5, длиной погружения термобаллона 250 мм, длиной соединительного капилляра 6 м с полиэтиленовой оболочкой: «ТГП-100Эк(0-150)-2,5-6,0х250-Б».

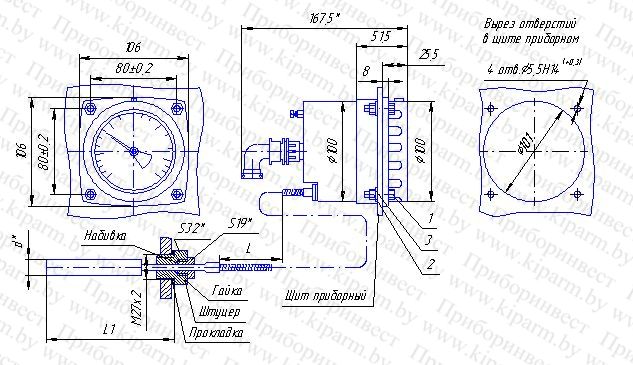

Габаритные, присоединительные и монтажные размеры термометра ТГП-100Эк:
Основные позиции предлагаемые компанией ПриборИнвест:
ТГП-100Эк(-25…+75)-2,5-1,6х250 (315, 400, 630мм)-А(Б)
ТГП-100Эк(0-100)-2,5-1,6х250 (315, 400, 630мм)-А(Б)
ТГП-100Эк(0-150)-2,5-1,6х250 (315, 400, 630мм)-А(Б)
ТГП-100Эк(0-200)-2,5-1,6х250 (315, 400, 630мм)-А(Б)
ТГП-100Эк(0-300)-2,5-1,6х250 (315, 400, 630мм)-А(Б)
ТГП-100Эк(-25…+75)-2,5-2,5х250 (315, 400, 630мм)-А(Б)
ТГП-100Эк(0-100)-2,5-2,5х250 (315, 400, 630мм)-А(Б)
ТГП-100Эк(0-150)-2,5-2,5х250 (315, 400, 630мм)-А(Б)
ТГП-100Эк(0-200)-2,5-2,5х250 (315, 400, 630мм)-А(Б)
ТГП-100Эк(0-300)-2,5-2,5х250 (315, 400, 630мм)-А(Б)
ТГП-100Эк(-25…+75)-2,5-4,0х250 (315, 400, 630мм)-А(Б)
ТГП-100Эк(0-100)-2,5-4,0х250 (315, 400, 630мм)-А(Б)
ТГП-100Эк(0-150)-2,5-4,0х250 (315, 400, 630мм)-А(Б)
ТГП-100Эк(0-200)-2,5-4,0х250 (315, 400, 630мм)-А(Б)
ТГП-100Эк(0-300)-2,5-4,0х250 (315, 400, 630мм)-А(Б)
ТГП-100Эк(-25…+75)-2,5-6,0х250 (315, 400, 630мм)-А(Б)
ТГП-100Эк(0-100)-2,5-6,0х250 (315, 400, 630мм)-А(Б)
ТГП-100Эк(0-150)-2,5-6,0х250 (315, 400, 630мм)-А(Б)
ТГП-100Эк(0-200)-2,5-6,0х250 (315, 400, 630мм)-А(Б)
ТГП-100Эк(0-300)-2,5-6,0х250 (315, 400, 630мм)-А(Б)
Сроки поставки: наличие уточняйте
◄
