ТБ-1, ТБ-2, ТБ-1Р, ТБ-2Р, ТБ-1С, ТБ-2С, ТБ-1РС, ТБ-2РС, ТБ-1Сд, ТБ-2Сд / Термометры биметаллические показывающие.
Термометры биметаллические (серии ТБ-1 и ТБ-2) предназначены для измерения температуры в жидких и газообразных средах, в т.ч. на судах и АЭС.
Основные технические характеристики:
|
1. Измеряемые среды
|
в пределах коррозионной стойкости стали
12Х18Н10T
|
|
2. Давление измеряемой среды, кгс/см2, до
без защитной гильзы
с защитной гильзой
|
64
250
|
|
3. Климатические исполнения:
для судовых термометров
для общепромышленных
|
ОМ5
УХЛ 2 (основное)
|
|
4. Температура окружающего воздуха, °С:
|
–60…+50
|
|
5. Относительная влажность окружающего
воздуха при температуре 40°С, %
|
98
|
|
6. Степень защиты от воздействия пыли и воды
|
IP54
|
|
7. Виброустойчивость к воздействию вибрации
с частотой, Гц
для судовых термометров
для общепромышленных термометров
с ускорением, g
|
от 5 до 100
от 10 до 55
0,7
|
|
8. Ударопрочность для судовых термометров
после воздействия ударных нагрузок с ускорением, g
длительность ударного импульса, мс
частотой ударов в минуту
|
5
10…15
40…80
|
|
9. Масса, кг, не более
в корпусе Ø 60мм
в корпусе Ø 100мм
в корпусе Ø 160мм
|
0,5
0,8
1,0
|
|
10. Изготавливаются по
|
ТУ 311-00225621.160-96
|
|
11. Код ОКП
|
42 1133
|
|
12. Межповерочный интервал
|
не реже 1 раза в 3 года
|
|

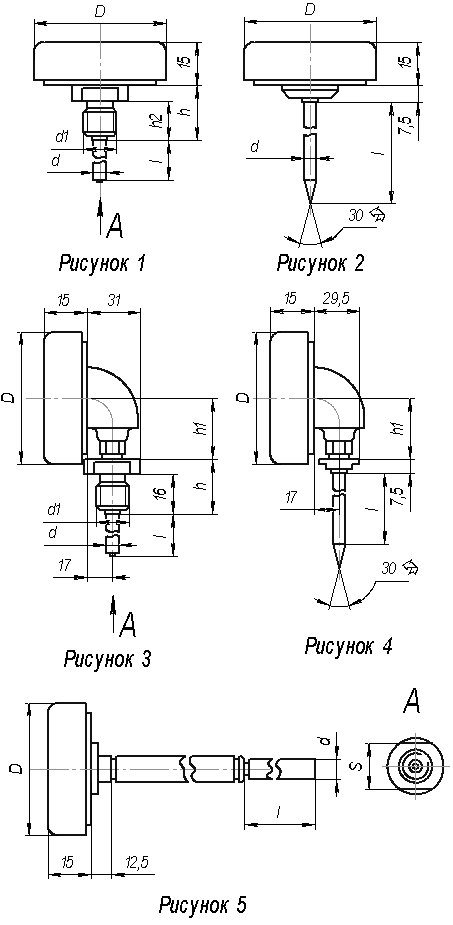

Условное
обозначение
|
h,мм
|
h1,мм
|
h2,мм
|
|
ТБ-1
|
22,5
|
-
|
16
|
|
ТБ-2
|
|
ТБ-1Р
|
51min
|
-
|
|
ТБ-2Р
|
31min
|
|
ТБ-1С
|
-
|
51min
|
|
ТБ-2С
|
|
ТБ-1РС
|
31min
|
|
ТБ-2РС
|
51min
|
|
ТБ-1Сд
|
10
|
-
|
22
|
|
ТБ-2Сд
|
|
ТБ-1
|
7,8
|
-
|
|
Условное
обозначение
|
Расположение
термобаллона
|
Диапазон
измерений, °С
|
Класс
точ-
ности
|
Диаметр
корпуса,
D,мм
|
Длина погружения
термобаллона,
l, мм
|
Диаметр
термобал-
лона, d, мм
|
Резьба присо-
единительного
штуцера, d1
|
|
ТБ-1
ТБ-1Р
|
Осевое, рис.1
Радиальное, рис.3
|
–20…+40*
0…+60 *
–30…+60 **
–50…+50 **
–50…+100
–50…+150
0…+100 **
0…+120
0…+150
0…+200
0…+300
0…+400
–60…+90 ***
–60…+150 ***
–60…+40 ***
|
1,5;
2,5
|
60
|
80; 100;
125; 160
|
6
|
М14х1,5
М16х1,5
М18х1,5
М20х1,5
|
|
80; 100; 125; 160;
200; 250; 315
|
10
|
М16х1,5
М18х1,5
М20х1,5
|
|
ТБ-1С
|
Осевое, рис.2
|
125; 160
|
6
|
-
|
|
ТБ-1РС
|
Радиальное, рис.4
|
80; 100; 125; 160;
|
|
ТБ-1Сд
|
Осевое, рис.1
|
80; 100; 125; 160;
200; 250; 315
|
10
|
М27х2
|
|
ТБ-2
ТБ-2Р
|
Осевое, рис.1
Радиальное, рис.3
|
1,0****;
1,5
|
100
|
80; 100;
125; 160
|
6
|
М14х1,5
М16х1,5
М18х1,5
М20х1,5
|
|
80; 100; 125; 160;
200; 250; 315
|
10
|
М16х1,5
М18х1,5
М20х1,5
|
|
ТБ-2С
|
Осевое, рис.2
|
125; 160
|
6
|
-
|
|
ТБ-2РС
|
Радиальное, рис.4
|
80; 100; 125; 160
|
|
ТБ-2Сд
|
Осевое, рис.1
|
80; 100; 125; 160;
200; 250; 315
|
10
|
М27х2
|
|
ТБ-3
|
Осевое, рис.1
|
160
|
80; 100; 125; 160
|
6
|
М16х1,5
М18х1,5
М20х1,5
|
|
ТБ-3Р
|
Радиальное, рис.3
|
80; 100; 125; 160;
200; 250; 315
|
10
|
|
ТБ-1
|
Осевое, рис.5
|
0…+200
|
1,5
|
60
|
500/110
|
7,8
|
-
|
* Термометры ТБ с пределами измерения -20…+40°С, 0…+60°С изготавливаются с минимальной длиной погружения 125 мм.
** Термометры ТБ с пределами измерения -0…+100°С, -30…+60°С , -50…+50°С, диаметром термобаллона 6 мм изготавливаются с минимальной длиной погружения термобаллона 100 мм.
*** Термометры ТБ с пределами измерения -60…+90°С, -60…+150°С , -60…+40°С изготавливаются только с классом точности 1,5 и в корпусе 100 мм.
**** По заказу потребителя за отдельную плату.
Примечание:
- По требованию потребителя термометры ТБ с пределами измерения 0…+150°С, 0…+200°С допускается изготавливать с минимальной длиной погружения 40 мм.
ОФОРМЛЕНИЕ ЗАКАЗА
|
При заказе необходимо указать:
- Условное обозначение термометра
- Пределы измерений
- Класс точности
- Длину погружения термобаллона
- Диаметр термобаллона
- Резьбу присоединительного штуцера
(для резьбового соединения)
- Обозначение ТУ
|
Пример заказа:
Термометр общепромышленный в корпусе диаметром 60 мм с осевым расположением термобаллона, с пределом измерения от 0 до 200°С, класса точности 1,5 с длиной погружения термобаллона 80 мм, диаметром термобаллона 10 мм, резьбой присоединительного штуцера М20х1,5; исполнения УХЛ 2:
“Термометр ТБ-1(0-200)-1,5-80-10-М20
ТУ 311-00225621.160-96” .
|
ОФОРМЛЕНИЕ ЗАКАЗА С ЗАЩИТНОЙ ГИЛЬЗОЙ
|
При заказе необходимо указать:
- Условное обозначение термометра
- Пределы измерений
- Класс точности
- Длину погружения термобаллона
- Диаметр термобаллона
- Резьбу присоединительного штуцера
(для резьбового соединения)
- Обозначение ТУ
- Обозначение защитной гильзы
|
Пример заказа:
Термометр общепромышленный в корпусе диаметром 60 мм с осевым расположением термобаллона, с пределом измерения от 0 до 200°С, класса точности 1,5 с длиной погружения термобаллона 80 мм, диаметром термобаллона 10 мм, резьбой присоединительного штуцера М20х1,5; исполнения УХЛ 2 с защитной гильзой наружной резьбы М20х1,5* и давлением измеряемой среды** 25МПа:
“Термометр ТБ-1(0-200)-1,5-80-10-М20
ТУ 311-00225621.160-96
З/Г-М20*Ру**=25МПа” .
|
Примечание:
*По умолчанию размер наружной резьбы принимается равным "М27х2".
**По умолчанию значение давления измеряемой среды принимается равным "до 6,3 МПа".
|
Сроки поставки: наличие уточняйте
◄
