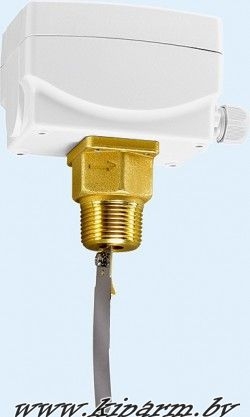

SW-2EPL / Реле протока жидкости.
Купить SW-2EPL в Республике Беларусь, реле протока SW-2 РБ, SW-2EPL цена, купить в Минске, продажа датчик протока воды Sw-2
SW-2EPL - Реле протока жидкости RHEASREG® пригодно для контроля потока воды, жидких и газообразных сред в трубопроводах диаметром 3/8”, 1/2” и далее до 8”, в качестве реле контроля расхода или предохранителя от недостатка воды, например, для насосов в системах циркуляции масла и смазочных жидкостей, рефрижераторах, испарителях, компрессорах и теплообменниках.
- Диаметр трубы — от 1 до 8 дюймов (SW-1 и SW-2)
- Материал погружной части — нержавеющая сталь
- Максимальная температура жидкости — +120 градусов
- Монтаж — вварная бобышка (не входит в комплект поставки), диаметр 1 дюйм (32мм) (для труб меньшего диаметра поставляется с фрагментом трубы - Т-тройником. Резьба — внутренняя)
- Давление в трубопроводе — 30 бар
- Диапазон протока — от 0,6 до 172,5 (SW-1/SW-2)
- Перекидной контакт
- Коммутация — 15А
- Подключение — клеммы 1,5 кв. мм
- Класс защиты — IP65
- Рабочая температура — от –40 до 85°C
| SW - Реле протока, механическое, с заслонкой |
|
Тип / группа товаров 2
|
Диаметр трубы DN
|
Макс. рабочее давление PN max |
Среда |
(Материал соприкасающихся частей) |
Вкл. установленный T-тройник соотв. DIN 2950 |
|
SW-1EPL
|
1"-8"
|
11 бар
|
нормальная
|
(латунь) |
-
|
| SW-2EPL |
1"-8"
|
30 бар |
агрессивная |
(высококачеств. сталь, V4A) |
-
|
| SW-3EPL |
1/2"
|
11 бар |
нормальная |
(латунь) |
•
|
| SW-4EPL |
3/4"
|
11 бар |
нормальная |
(латунь) |
•
|
| Принадлежности: PSW-09 - запасная заслонка |
| Примечание: R = устройство пригодно для меньших величин расхода, имеет менее жесткую пружину; Z = четвёртая, длинная, заслонка из комплекта поставки должна использоваться в дополнение к трем установленным на заводе заслонкам (1, 2, 3 и 4) ! |
| Таблица значений переключения SW-1EPL / SW-2EPL |
|
Диаметр трубы
|
Заводская установка выкл/вкл (м3/ч)
|
Макс. установка выкл/вкл (м3/ч) |
|
1"
|
0.6 / 1.0
|
2.0 / 2.1 |
| 1 1/4" |
0.8 / 1.3
|
2.8 / 3.0
|
| 1 1/2" |
1.1 / 1.7
|
3.7 / 4.0
|
| 2" |
2.2 / 3.1
|
5.7 / 6.1
|
| 2 1/2" |
2.7 / 4.0
|
6.5 / 7.0
|
| 3" |
4.3 / 6.2
|
10.7 / 11.4
|
| 4" |
11.4 / 14.7
|
27.7 / 29.0
|
4" Z
|
6.1 / 8.0 |
17.3 / 18.4 |
| 5" |
22.9 / 28.4 |
53.3 / 55.6 |
5" Z
|
9.3 / 12.9 |
25.2 / 26.8 |
| 6" |
35.9 / 43.1 |
81.7 / 85.1 |
6" Z
|
12.3 / 16.8 |
30.6 / 32.7 |
| 8" |
72.6 / 85.1 |
165.7 / 172.5 |
8" Z
|
38.6 / 46.5 |
90.8 / 94.2 |
| Таблица значений переключения SW-3EPL / SW-4EPL / SW-5EPL |
|
Диаметр трубы
|
Заводская установка выкл/вкл (м3/ч)
|
Макс. установка выкл/вкл (м3/ч) |
|
1/2"
|
0.174 / 0.48
|
0.846 / 0.948 |
| 3/4" |
0.138 / 0.408
|
0.768 / 0.858
|
| 1" |
0.2 / 0.6
|
1.0 / 1.1
|
| 1 1/4" |
0.25 / 0.9
|
1.4 / 1.6
|
| 1 1/2" |
0.5 / 1.2
|
1.6 / 2.2
|
| 2" |
0.9 / 2.3
|
3.6 / 4.1
|
| 3" |
2.1 / 4.9 |
7.4 / 8.2 |
Внутренние диаметры труб и комбинации заслонок
|
|
Диаметр трубы DN в дюймах
|
Диаметр трубы ВТ в миллиметрах
|
Комбинация заслонок PSW-09 |
| 1/2" |
15 мм
|
1
|
| 3/4" |
20 мм
|
1
|
| 1" |
25 мм
|
1
|
| 1 1/4" |
32 мм
|
1
|
| 1 1/2" |
40 мм
|
1
|
| 2" |
50 мм
|
1,2
|
2 1/2"
|
65 мм |
1,2 |
| 3" |
80 мм |
1,2,3 |
4" Z
|
100 мм |
1,2,3,4 (укоротить до 92мм)
|
5" Z
|
125 мм |
1,2,3,4 (укоротить до 117мм) |
6" Z
|
250 мм |
1,2,3,4 (укоротить до 143мм) |
7-8" Z
|
200мм |
1,2,3,4 (без укорачивания) |
Файлы:
• Руководство по монтажу и обслуживанию (Скачать, 500 кБ, pdf)
• Технические характеристики (Скачать, 645 кБ, pdf)
Сроки поставки: под заказ
◄
