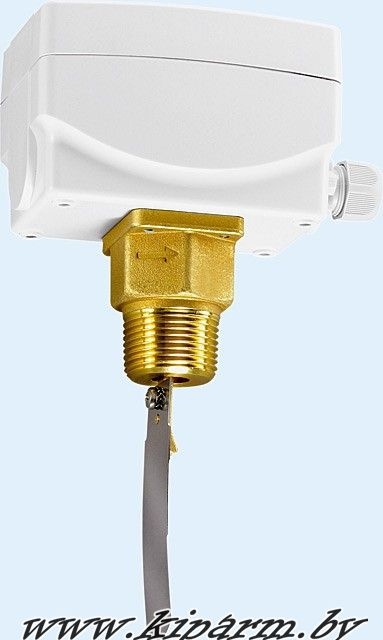

SW-1EPL / Реле протока для жидких сред.
SW-1EPL - Реле протока для жидких сред RHEASREG® пригодно для контроля потока воды, жидких и газообразных сред в трубопроводах диаметром 3/8”, 1/2” и далее до 8”, в качестве реле контроля расхода или предохранителя от недостатка воды, например, для насосов в системах циркуляции масла и смазочных жидкостей, рефрижераторах, испарителях, компрессорах и теплообменниках.
- Диаметр трубы — от 1 до 8 дюймов (SW-1 и SW-2)
Купить SW-1EPL в Республике Беларусь, реле протока SW-1 РБ, SW-1EPL цена, купить в Минске, продажа датчик протока воды SW
Основные размеры: d — наружный диаметр наружной резьбы (трубы); D — наружный диаметр внутренней резьбы (муфты); D1 — внутренний диаметр внутренней резьбы; d1 — внутренний диаметр наружной резьбы; D2 — средний диаметр внутренней резьбы; d2 — средний диаметр наружной резьбы.
| Обозначение размера резьбы трубной цилиндрической (G), шаги и номинальные значения наружного, среднего и внутреннего диаметров резьбы, мм |
|
Обозначение размера резьбы
|
Диаметры резьбы, мм |
|
d=D
|
d2=D2 |
d1=D1 |
| 1" |
33,249 |
31,770 |
30,291 |
| 2" |
59,614 |
58,135 |
56,656 |
| 3" |
87,884 |
86,405 |
84,926 |
| 4" |
113,030 |
111,551 |
110,072 |
| 5" |
138,430 |
136,951 |
135,472 |
| 6" |
163,830
|
162,351
|
160,872
|
- Материал погружной части — латунь
- Максимальная температура жидкости — +120 градусов
- Монтаж — вварная бобышка (не входит в комплект поставки), диаметр 1 дюйм (32мм) (для труб меньшего диаметра поставляется с фрагментом трубы - Т-тройником. Резьба — внутренняя)
- Давление в трубопроводе — 11 бар
- Диапазон протока — от 0,6 до 172,5 (SW-1/SW-2)
- Перекидной контакт
- Коммутация — 15А
- Подключение — клеммы 1,5 кв. мм
- Класс защиты — IP65
- Рабочая температура — от –40 до 85°C
| SW - Реле протока, механическое, с заслонкой |
|
Тип / группа товаров 2
|
Диаметр трубы DN
|
Макс. рабочее давление PN max |
Среда |
(Материал соприкасающихся частей) |
Вкл. установленный T-тройник соотв. DIN 2950 |
|
SW-1EPL
|
1"-8"
|
11 бар
|
нормальная
|
(латунь) |
-
|
| SW-2EPL |
1"-8"
|
30 бар |
агрессивная |
(высококачеств. сталь, V4A) |
-
|
| SW-3EPL |
1/2"
|
11 бар |
нормальная |
(латунь) |
•
|
| SW-4EPL |
3/4"
|
11 бар |
нормальная |
(латунь) |
•
|
| Принадлежности: PSW-09 - запасная заслонка |
| Примечание: R = устройство пригодно для меньших величин расхода, имеет менее жесткую пружину; Z = четвёртая, длинная, заслонка из комплекта поставки должна использоваться в дополнение к трем установленным на заводе заслонкам (1, 2, 3 и 4) ! |
| Таблица значений переключения SW-1EPL / SW-2EPL |
|
Диаметр трубы
|
Заводская установка выкл/вкл (м3/ч)
|
Макс. установка выкл/вкл (м3/ч) |
|
1"
|
0.6 / 1.0
|
2.0 / 2.1 |
| 1 1/4" |
0.8 / 1.3
|
2.8 / 3.0
|
| 1 1/2" |
1.1 / 1.7
|
3.7 / 4.0
|
| 2" |
2.2 / 3.1
|
5.7 / 6.1
|
| 2 1/2" |
2.7 / 4.0
|
6.5 / 7.0
|
| 3" |
4.3 / 6.2
|
10.7 / 11.4
|
| 4" |
11.4 / 14.7
|
27.7 / 29.0
|
4" Z
|
6.1 / 8.0 |
17.3 / 18.4 |
| 5" |
22.9 / 28.4 |
53.3 / 55.6 |
5" Z
|
9.3 / 12.9 |
25.2 / 26.8 |
| 6" |
35.9 / 43.1 |
81.7 / 85.1 |
6" Z
|
12.3 / 16.8 |
30.6 / 32.7 |
| 8" |
72.6 / 85.1 |
165.7 / 172.5 |
8" Z
|
38.6 / 46.5 |
90.8 / 94.2 |
Размеры:
Вид заслонки:
Файлы:
• Руководство по монтажу и обслуживанию (Скачать, 500 кБ, pdf)
• Технические характеристики (Скачать, 645 кБ, pdf)
Сроки поставки: наличие уточняйте
◄
