Рукав соединительный модели 55004.

Назначение и технические данные:

Рукав соединительный, модель 55004, применяется при измерении давления сред с температурой, выходящей за пределы рабочего диапазона температуры измерительного устройства. Для создания нормальных температурных условий соединение мембранного разделителя с измерительным прибором должно осуществляться либо через соединительный рукав, либо через подводящую трубку, которая устанавливается потребителем между точкой отбора давления и разделителем.

Преобразователи давления измерительные пневматические ГСП всегда соединяются с разделителем посредством рукава.

Допускается смещение при монтаже разделителя с соединительным рукавом по высоте, при этом следует учитывать погрешность установки измерительного устройства с верхним пределом измерения до 1МПа, определяемой гидравлическим давлением столба разделительной жидкости в соединительном рукаве.

Стандартный рукав соединительный, модель 55004, в развернутом состоянии имеет длину 2,5 метра.

По отдельному заказу изготавливается рукав любой длины, но не более 5,0 метров.

Пример заказа:

Рукав модели 55004

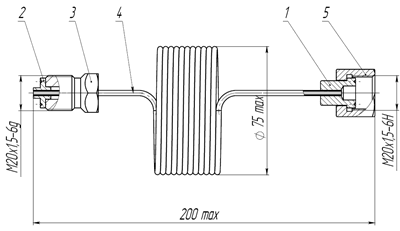

Рис.  5. Рукав. Габаритные и присоединительные размеры.

1. Присоединительная втулка
2. Присоединительная втулка
3. Штуцер
4. Капилярная трубка
5. Гайка

Транспортирование и хранение:

Транспортирование прибора в упаковке допускается при:
температуре окружающего воздуха от –25 до +75 оС и относительной влажности воздуха не более 95 % с соблюдением мер защиты от ударов и вибраций транспортирование допускается всеми видами закрытого транспорта.
Хранение блока в упаковке осуществлять в закрытых отапливаемых помещениях.
