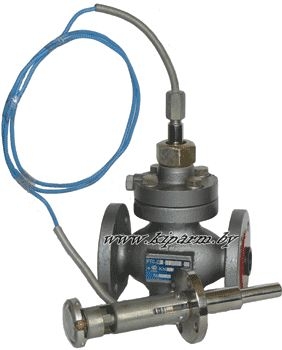

РТС-ДО, РТС-ДЗ / Регулятор температуры прямого действия c увеличенным диапазоном настройки.
Описание:
Регуляторы температуры типа РТС-ДО, РТС-ДЗ предназначены для автоматического поддержания заданной температуры регулируемой среды путём изменения расхода жидких газо- и парообразных сред, неагрессивных к материалам регулятора в условиях эксплуатации, установленных ГОСТ 12997 для группы С4. Корпусные детали регулятора изготавливаются из: чугуна СЧ 20, стали 20Л (25Л, 30Л, 35Л, 40Л, 45Л), нержавеющей стали 12Х18Н10Т. Выпускаются по СНИЦ.423117.031ТУ. Присоединительные размеры фланцев по ГОСТ 12815-80.
Варианты исполнения регуляторов температуры:
РТС-ДО - с двухходовым нормально открытым (НО) регулирующим органом (клапан закрывается при повышении температуры);
РТС-ДЗ - с двухходовым нормально закрытым (НЗ) регулирующим органом (клапан открывается при повышении температуры).
Регуляторы РТС-ДО и РТС-ДЗ предназначаются для нагревательных и охладительных систем индустриальных, теплосетей, систем водоснабжения, коммунальных, бытовых, промышленных установок, требующих автоматического поддержания температуры, например: для систем центрального отопления, вентиляции и кондиционирования, охладителей двигателей, теплообменников, бойлеров и других объектов в соответствии с их технической характеристикой.
Отличается от аналога - регулятора температуры прямого действия РТ-ДО(ДЗ), увеличенным диапазоном настройки.
Также по спец. заказу прибор может комплектоваться фильтром соответствующего диаметра, ответными стальными приварными фланцами.
Технические характеристики:
|
Диаметры условного прохода, DN мм
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
|
Пределы настройки регулируемой температуры, °С
|
0-100; 100-200
|
|
Условная пропускная способность, КN, м³/ч
|
2,5
|
4
|
6,3
|
10
|
16,0
|
25,0
|
40,0
|
63,0
|
100
|
160
|
250
|
|
Длина дистанционной связи, м
|
1,6; 2,5; 4,0; 6,0; 10,0
|
|
Условное давление PN, МПа
|
1,6
|
1,0
|
|
Минимальный перепад давления на клапане PN, МПа
|
0,1
|
|
Зона пропорциональности, °C, не более
|
6
|
|
Зона нечувствительности, °C, не более
|
1
|
|
Постоянная времени, с, не более
|
60
|
|
Допустимая протечка в % от КN, не более
|
0,5
|
|
Температура регулирующей среды, °С
|
от 0 до + 225
|
|
Допустимая температурная перегрузка, в течение не более 20 мин.
|
100°С выше предела настройки
|
Перед регулятором рекомендуется устанавливать фильтр сетчатый.
По желанию заказчика регулятор может быть укомплектован комплектом монтажных частей.

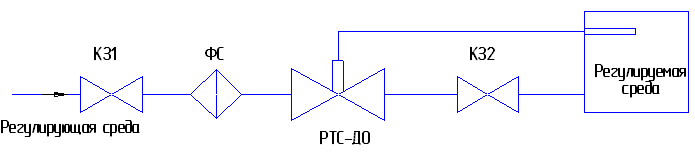

Схема включения регулятора РТC-ДО:
ФС – фильтр сетчатый; К31, К32 – клапаны запорные; РТС-ДО – регулятор температуры.

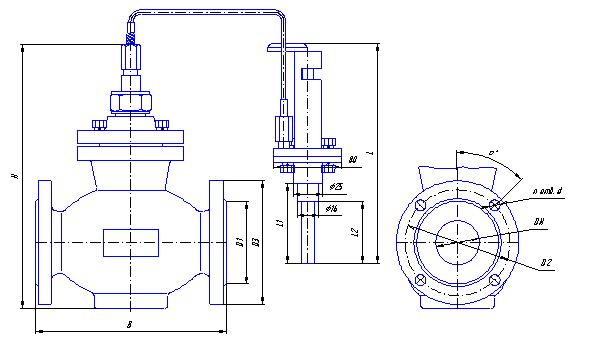

Габаритные, установочные и присоединительные размеры регулятора температуры РТС-ДО(ДЗ):
купить РТС-ДО-15, цена РТС-ДЗ-15, продажа РТС-ДО-20, РТС-ДЗ-20 цена Минск, РТС-ДО-25 продажа РБ, РТС-ДЗ-25 продажа Беларусь
|
Обозначение
|
DN,
мм
|
D1, мм
|
D2, мм
|
D3, мм
|
d, мм
|
n, шт
|
B, мм
|
H, мм
|
h, мм
|
Пределы настройки
|
Масса, не более, кг.
|
|
0 – 100°С
|
100 – 200°С
|
|
L
|
L1
|
L2
|
L
|
L1
|
L2
|
|
РТС-ДО-15
РТС-ДЗ-15
|
15
|
47
|
65
|
95
|
14
|
4
|
130
|
222
|
160
|
242
|
81
|
59
|
232
|
71
|
49
|
6
|
|
РТС-ДО-20
РТС-ДЗ-20
|
20
|
58
|
75
|
105
|
150
|
7,2
|
|
РТС-ДО-25
РТС-ДЗ-25
|
25
|
68
|
85
|
115
|
160
|
237
|
175
|
8,5
|
|
РТС-ДО-32
РТС-ДЗ-32
|
32
|
78
|
100
|
135
|
18
|
180
|
270
|
208
|
10
|
|
РТС-ДО-40
РТС-ДЗ-40
|
40
|
88
|
110
|
145
|
200
|
12
|
|
РТС-ДО-50
РТС-ДЗ-50
|
50
|
102
|
125
|
160
|
230
|
323
|
261
|
18
|
|
РТС-ДО-65
РТС-ДЗ-65
|
65
|
122
|
145
|
180
|
290
|
331
|
269
|
25
|
|
РТС-ДО-80
РТС-ДЗ-80
|
80
|
133
|
160
|
195
|
8
|
310
|
336
|
274
|
32
|
|
РТС-ДО-100
РТС-ДЗ-100
|
100
|
158
|
180
|
215
|
350
|
375
|
313
|
50
|
|
РТС-ДО-125
РТС-ДЗ-125
|
125
|
184
|
210
|
245
|
400
|
482
|
420
|
74
|
|
РТС-ДО-150
РТС-ДЗ-150
|
150
|
212
|
240
|
280
|
480
|
494
|
432
|
90
|
купить регулятор РТС-ДО-32, регулятор прямого действия РТС-ДЗ-32, РТС-ДО-40 цена в минске, РТС-ДЗ-40 продажа в Республика Беларусь, РТС-ДО-50 цена, РТС-ДЗ-50 цена, РТС-ДО-65 покупка, регулятор прямого действия цена, продажа РТС
Пример записи при заказе
регулятора температуры с сильфонным нормально закрытым регулирующим органом, диаметром условного прохода 40мм, пределами настройки (0-100)˚С и длиной соединительного капилляра 4м:
«Регулятор температуры РТС-ДЗ-40-(0-100)-4».
Для регуляторов с корпусными деталями из стали 20Л или 12Х18Н10Т необходимо указывать литеры «ст» или «нж» соответственно.
Пример записи при заказе
регулятора температуры с нормально открытым регулирующим органом, диаметром условного прохода 80мм, пределами настройки (100-200)˚С, длиной соединительного капилляра 6м, корпусом из стали 20Л:
«Регулятор температуры РТС-ДО-80(100-200)-6-ст».
Сроки поставки: под заказ (15-30 дней)
◄
