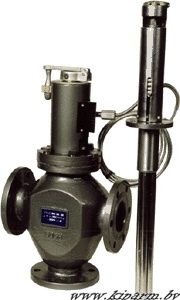

РТПД / Регулятор температуры прямого действия.
Назначение:
Регулятор температуры РТПД предназначен для регулирования температуры в системах охлаждения и смазки дизельных установок, газовых двигателей и газомотокомпрессоров.
Терморегуляторы являются комплектующими изделиями для стационарных судовых и промышленных дизелей и т. п.
Регуляторы выпускаются по ТУ25-02.091620-78
Терморегулятор имеет аварийное ручное управление.
Регулируемая среда – вода пресная, масла дизельные, антифризы, забортная вода.
Код ОКП 42 1881.
Пример обозначения терморегулятора с условным проходом 125 мм, пределами настройки 35 и 60°С, длиной капилляра 6 м приего заказе и в документации другой продукции, в которой он может быть применен: «Терморегулятор РТПД-125(35-60)-6 ТУ 25-02.091620-78».
Технические характеристики:
|
Наименование
|
Тип регулятора
|
|
РТПД-65
|
РТПД-80
|
РТПД-100
|
РТПД-125
|
РТПД-150
|
|
Диаметр условного прохода DN, мм
|
65
|
80
|
100
|
125
|
150
|
|
Условная пропускная способность КN ± 10%,,м³/ч
|
40
|
100
|
160
|
250
|
400
|
|
Ход клапана, мм
|
7,5
|
7,5
|
8
|
11
|
12
|
|
Условное давление PN, МПа
|
1,0
|
|
Диапазоны настройки, °C
|
35-60; 60-85; 85-110
|
|
Длина дистанционной связи, м
|
2,5; 4,0; 6,0; 10,0
|
|
Зона пропорциональности, °C, не более
|
10
|
|
Постоянная времени, с, не более
|
60
|
|
Зона нечувствительности,°C, не более
|
1
|
|
Масса, кг, не более
|
32
|
40
|
52
|
80
|
95
|
ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ:
|

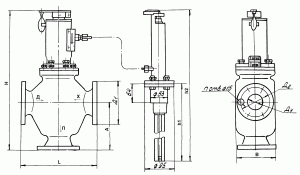

Рис. 1. Терморегуляторы РТПД-65; РТПД-80; РТПД-10
|

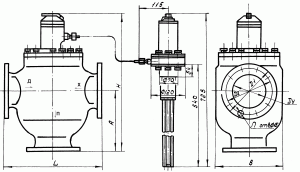

Рис. 2. Терморегуляторы РТПД-125; РТПД-150
|
|
|
|
|
Д –дизель; Х – холодильник; П – перепуск
|
|
|
Обозначение
|
Габаритные и присоединительные размеры, мм
|
|
Ду
|
Н
|
L
|
A
|
B
|
Д1
|
Д2
|
n
|
|
РТПД-65
|
65
|
462
|
250
|
157
|
146
|
155
|
123
|
6
|
|
РТПД-80
|
80
|
482
|
300
|
172
|
183
|
170
|
138
|
8
|
|
РТПД-100
|
100
|
512
|
310
|
202
|
216
|
190
|
158
|
8
|
|
РТПД-125
|
125
|
535
|
360
|
240
|
265
|
215
|
183
|
10
|
|
РТПД-150
|
150
|
575
|
430
|
280
|
296
|
240
|
203
|
12
|
|
|
Пределы настройки
|
Размеры, мм
|
|
h1
|
h2
|
|
35-60
|
390
|
635
|
|
60-85
|
530
|
775
|
|
85-110
|
490
|
735
|
|
Сроки поставки: под заказ (15-30 дней)
◄
