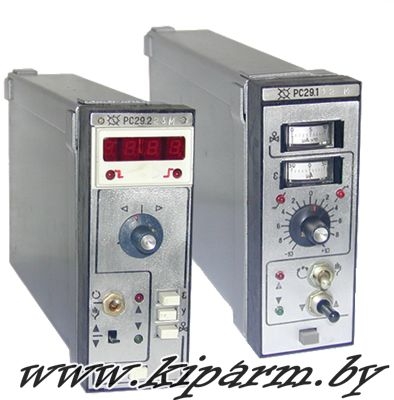

РС29 М / Регуляторы (комплекс КОНТУР 2).
Купить регулятор РС29.0.12M в Республике Беларусь, цена РС29.1.12M в РБ, продажа РС29.0.42 M в Минске, купить РС29.0.43 в РБ, прайс РС29.1.42M, РС29.1.43M, РС29.2.22M РС29.2.23M, РС29.2.32M, РС29.2.33M, РС29.3.42M, РС29.3.43M
Назначение:
Приборы РС29 М широко применяются в системах автоматизации объектов промышленной энергетики и теплоснабжения, а также на более мощных энергетических установках. Работают обычно в комплекте с усилителями У29.3М.
Функциональные возможности:
- Регулирование по ПИ, П и трехпозиционному; двухпозиционному законам регулирования, а при использовании динамического преобразователя - по ПИД закону.
- Переключение вида управления с автоматического на ручное и обратно; ручное управление исполнительным механизмом.
- Сигнализация предельных отклонений регулируемой величины от заданного значения.
- Цифровая индикация одного из четырех параметров по выбору (для исполнений с цифровой индикацией):
заданного значения регулируемой величины;
отклонения регулируемой величины от заданного значения;
положения исполнительного механизма;
дополнительного параметра.
Исполнения:
| Наименов. |
Основные входы |
Указатель положения |
Дополнительные функции |
Индикация |
| РС29.0.12 M |
до 5 унифицированных сигналов (из них 3 сигнала 0-5 мА). |
реостатный или дифф-транcфор-маторный |
|
стрелочная |
| РС29.1.12 M |
до 3 сигналов ±10 мГн дифференциально-трансформаторных датчиков;
до 2 унифицированных сигналов |
| РС29.0.42 M |
до 4 унифицированных сигналов |
реостатный |
аналого-релейное и динамические преобразования |
стрелочная |
| РС29.0.43 M |
цифровая |
| РС29.1.42 M |
до 3 сигналов ±10 мГн дифференциально-трансформаторных датчиков;
до 2 унифицированных сигналов |
стрелочная |
| РС29.1.43 M |
цифровая |
| РС29.2.22 M |
до 3 термометров сопротивления градуировок 50 М, 100 М, 23;
до 2 унифицированных сигналов |
|
стрелочная |
| РС29.2.23 M |
цифровая |
| РС29.2.32 M |
аналого-релейное и нелинейные преобразования |
стрелочная |
| РС29.2.33 M |
цифровая |
| РС29.3.42 M |
1 вход для термопары ХК(L), XA(K), ПП(S), ПР(В) по выбору;
до 4 унифицированных сигналов |
аналого-релейное и динамические преобразования |
стрелочная |
| РС29.3.43 M |
цифровая |
Технические характеристики:
Питание:
Напряжение – ~220В (допускается – от 187 до 242B);
Частота – от 48 до 62Гц;
Потребляемая мощность – не более 18ВА.
Конструктивное исполнение:
Габаритные размеры – 160х60х325мм;
Масса – не более 3.5кг;
Монтаж – щитовой;
Подключение – 30 клемм под винт.
Выходные сигналы:
Импульсы пульсирующего напряжения постоянного тока среднего значения 24В;
Импульсы напряжения постоянного тока +10 или -10В;
Изменение сигнала при рассогласовании на 10В, в пределах от -10 до +10В постоянного тока;
Изменение состояния электронного ключа при сигнализации предельных отклонений (РС29.0.12М; РС29.1.12М; коммутирующая способность - не более 0.15А, 45В постоянного тока);
Изменение состояния выходных контактов реле при аналого-релейном преобразовании; коммутирующая способность:
активная цепь - не более 0.25А, 36В; активно!индуктивная цепь - не более 0.15А, 36В;
Изменение напряжения постоянного тока при динамическом преобразовании на 10В, в пределах от !10 до +10В для связи между приборами (РС29.х.42 M; РС29.х.43 M).
Динамические характеристики регулятора:
Зона нечувствительности – 0.4-4.0%;
Коэффициент передачи – 0.2-10.0с/%.
Сроки поставки: наличие уточняйте
◄
