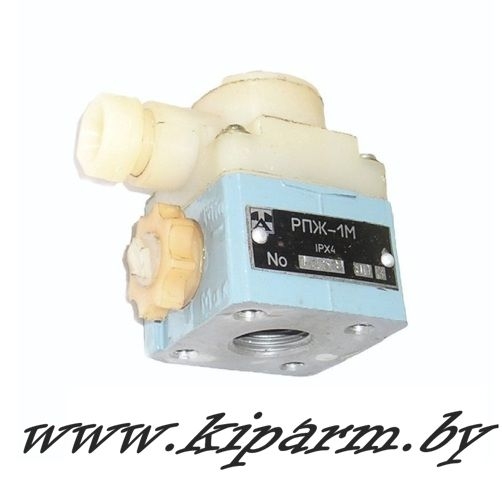

РПЖ-1М / Реле протока жидкости.
Назначение:
Реле протока жидкости типа РПЖ-1М (в дальнейшем - реле) предназначено для коммутации электрических цепей при достижении установленной величины расхода воды и применяются для контроля расхода воды в системах охлаждения различного оборудования (например, электротермического) с открытым сливом.
Применение:
Применяется для контроля расхода воды в системах охлаждения различного оборудования с открытым сливом в металлургической, нефтеперерабатывающей, энергетической, химической промышленности.
Технические характеристики:
Температура от +1 до +60°С, относительная влажность до 98% при температуре 35°С (исполнение В4 по ГОСТ 12997-84, что соответствует исполнению УХЛ 4 по ГОСТ 15150-69).
По защищённости от воздействия окружающей среды - защищённое от попадания внутрь электрической части воды IPX4 по ГОСТ 14254-96.
По устойчивости к механическим воздействиям - виброустойчивое и вибропрочное по группе исполнения L3 по ГОСТ 12997-84.
Рабочая среда: вода - чистота не ниже 10 класса чистоты жидкостей по ГОСТ 17216-71 с температурой от +5 до +70°С
Давление рабочей среды, МПа: 0,05...0,4
Пределы настройки (уставки) при увеличении расхода:
нижний, л/мин: не более 1,5
верхний, л/мин: не менее 30
Коммутируемый электрический сигнал:
напряжение постоянного тока, В: 0,2...30
напряжение переменного тока, В: 0,2...250
ток, постоянный и переменный, А: 0,0002...3
максимальная коммутируемая мощность: 70 Вт, 300 В*А
Расход воды, л/мин: 1,5...30
Зона возврата, л/мин: 0,5
Разброс срабатываний, л/мин: 0,2
Рабочее положение в пространстве: сливное отверстие должно быть в горизонтальной плоскости или направлено вниз
Условный проход, мм: 15
Средняя наработка на отказ с учётом технического обслуживания, лет: не менее 12
Габаритные размеры, мм: не более 72х72х50
Масса, кг: 0,22
Файлы: купить РПЖ-1М в минске , купить РПЖ в беларусь , купить реле протока РПЖ в РБ , продажа , РПЖ-1М цена , поставка реле протока, покупка реле протока жидкости, прайслисТ
РПЖ-1М. Техническое описание и инструкция. Скачать
Сроки поставки: в наличии
◄
