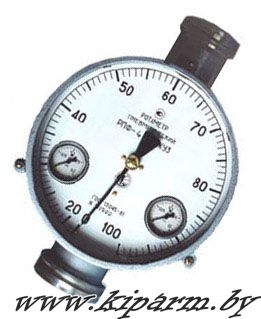

РПК, РПФК, РПОК / Ротаметры пневматические типа РП

РПК, РПФК, РПОК / Ротаметры пневматические типа РП.






Назначение:

Ротаметры пневматические типа РП (далее ротаметры) модификаций РПК, РПФК – фторопластовые, РПОК – с обогревом, предназначены для измерения объемного расхода плавноменяющихся потоков жидкостей (для РПФК – агрессивных жидкостей, для РПОК – кристаллизирующихся жидкостей) с дисперсионными включениями инородных частиц нейтральных к сталям 12Х18Н9Т, 10Х17Н13М2Т ГОСТ 5632, к фторопласту-4 и другим немагнитным материалам и преобразования его в унифицированный пневматический сигнал.

Ротаметры работают в комплекте с вторичными пневматическими приборами или устройствами с пределами измерения давления воздуха от 20 до 100кПа (от 0,2 до 1,0 кгс/см2).

Ротаметры предназначены для эксплуатации в макроклиматических районах с умеренным климатом.

Пример записи обозначения ротаметров при их заказе и в документации другой продукции, где они могут быть применены:

«Ротаметр пневматический для измерения расхода жидкости с верхним пределом измерения 10м3/ч, исполнения «У», для категории размещения 3 по ГОСТ 15150.

РПК-10 ЖУ3 ТУ 4213-012-48318935-02»

В обозначении ротаметров без манометров, служащих для контроля входного давления питания и выходного сигнала, указывается дополнительная цифра «1».

«РПК-10 ЖУ3-1 ТУ 4213-012-48318935-02».

В обозначении ротаметров буквы обозначают:

Р – ротаметр;

П – пневматический;

О – с обогревом;

Ф – фторопластовый;

К – модификация.

Цифры, стоящие после буквенного шифра указывают величину максимального расхода в м3/ч.

Технические  характеристики:

В зависимости от расхода измеряемых жидкостей ротаметры выпускаются заводом-изотовителем в пяти базовых моделях.

Каждая базовая модель имеет унифицированный корпус ротаметрической части. Пределы измерения расходов для данных моделей получаются установкой соответствующего конуса, а условный проход – установкой соответствующего воротника.

Ротаметры модификации РПК, РПФК, РПОК имеют единую унифицированную пневмоголовку, преобразующую величину расхода в пневматический сигнал и обеспечивающую местные показания.

Основные параметры и размеры ротаметров приведены в таблицах 1, 2, 3.

Таблица 1 – Основные параметры и размеры ротаметров модификации РПК.

Обозна-чение

базовой модели ротаме-тров

Обозначение ротаметров

Обозначение ротаметров

без манометров

Верхний предел измере-ния по воде, м3

Услов-ный про-ход, Ду, мм

Рабочее давление МПа (кгс/см2)

Масса, кг, не более

Габаритные размеры,

мм

РПК-I

РПК-0,1 ЖУ3

РПК-0,16 ЖУ3

РПК-0,25 ЖУ3

РПК-0,4 ЖУ3

РПК-0,63 ЖУ3

РПК-0,1 ЖУ3-1

РПК-0,16 ЖУ3-1

РПК-0,25 ЖУ3-1

РПК-0,4 ЖУ3-1

РПК-0,63 ЖУ3-1

0,10

0,16

0,25

0,40

0,63

10

15

15

15

25

6,3(63)

13

464х220х201

РПК-II

РПК-1 ЖУ3

РПК-1,6 ЖУ3

РПК-2,5 ЖУ3

РПК-1 ЖУ3-1

РПК-1,6 ЖУ3-1

РПК-2,5 ЖУ3-1

1,00

1,60

2,50

25

40

40

6,3(63)

17

464х220х222

РПК-III

РПК-4 ЖУ3

РПК-6,3 ЖУ3

РПК-10 ЖУ3

РПК-4 ЖУ3-1

РПК-6,3 ЖУ3-1

РПК-10 ЖУ3-1

4,00

6,30

10,00

40

70

70

1,6(16)

25

464х220х255

РПК-IV

РПК-16 ЖУ3

РПК-25 ЖУ3

РПК-40ЖУ3*

РПК-16 ЖУ3-1

РПК-25 ЖУ3-1

РПК-40 ЖУ3-1*

16,00

25,00

40,00

100

100

100

1,6(16)

41

464х220х306









Таблица 2 – Основные параметры и размеры ротаметров модификации РПФК.

Обозна-чение

базовой модели ротаме-тров

Обозначение ротаметров

Обозначение

ротаметров

без манометров

Верхний предел измерения

по воде, м3

Услов-ный про-ход, Ду,

мм

Рабочее давление

МПа (кгс/см2)

Масса, кг,

не более

Габаритные

размеры,

мм

РПФК-I

РПФК-0,63 ЖУ3

РПФК-1,0 ЖУ3

РПФК-0,63 ЖУ3-1

РПФК-1,0 ЖУ3-1

0,63

1,00

25

25

1,6(16)

13

347х205х220

РПФК-II

РПФК-1,6 ЖУ3

РПФК-2,5 ЖУ3

РПФК-4,0 ЖУ3

РПФК-6,3 ЖУ3

РПФК-1,6 ЖУ3-1

РПФК-2,5 ЖУ3-1

РПФК-4,0 ЖУ3-1

РПФК-6,3 ЖУ3-1

1,60

2,50

4,00

6,30

40

40

40

70

1,6(16)

25

347х243х220

РПФК-III

РПФК-10 ЖУ3

РПФК-16 ЖУ3

РПФК-10 ЖУ3-1

РПФК-16 ЖУ3-1

10,00

16,00

70

70

1,6(16)

32

442х288х245


Таблица 3 – Основные параметры и размеры ротаметров модификации РПОК.

Обозна-чение

базовой модели ротаметров

Обозначение

ротаметров

Обозначение ротаметров

без

манометров

Верхний предел измере-ния

по воде, м3

Услов-ный проход, Ду,

мм

Рабочее давление МПа, (кгс/см2)

Масса,

кг,

не более

Габаритные размеры,

мм

РПОК-I

РПОК-0,1 ЖУ3

РПОК-0,16 ЖУ3

РПОК-0,25 ЖУ3

РПОК-0,40 ЖУ3

РПОК-0,63 ЖУ3

РПОК-0,1 ЖУ3-1

РПОК-0,16 ЖУ3-1

РПОК-0,25 ЖУ3-1

РПОК-0,40 ЖУ3-1

РПОК-0,63 ЖУ3-1

0,10

0,16

0,25

0,40

0,63

10

15

15

15

25

6,3(63)

14

464х220х210

РПОК-II

РПОК-1,0 ЖУ3

РПОК-1,6 ЖУ3

РПОК-2,5 ЖУ3

РПОК-1,0 ЖУ3-1

РПОК-1,6 ЖУ3-1

РПОК-2,5 ЖУ3-1

1,0

1,6

2,5

25

40

40

6,3(63)

18,5

464х220х230

РПОК-III

РПОК-4,0 ЖУ3

РПОК-6,3 ЖУ3

РПОК-10,0 ЖУ3

РПОК-4,0 ЖУ3-1

РПОК-6,3 ЖУ3-1

РПОК-10,0 ЖУ3-1

4,0

6,3

10,0

40

70

70

1,6(16)

27

464х220х262

РПОК-IV

РПОК-16,0 ЖУ3

РПОК-16,0 ЖУ3-1

16,0

100

1,6(16)

46

466х220х312

Примечания

1  Верхние фактические пределы измерения ротаметров не должны превышать значения верхних пределов, указанных в таблицах, более чем на +10%.

2  Нижние пределы измерения – не более 20% от верхнего предела измерения.

3  *Ротаметры использовать только при работе на воде. Допускается использовать их при работе на жидкостях, близких по вязкости к воде.

Основная допускаемая погрешность по шкале местных показаний и пневмосигналу:

n     для ротаметров с верхними пределами измерения от 0,4 до 63,0 м3/ч - ± 1,5%; ± 2,5%; ± 4%;

n     для ротаметров с верхними пределами измерения от 0,1 до 0,25 м3/ч - ± 2,5%, ± 4%;

Вариации показаний 2,25%; 3,75%; 6%.

Исполнение ротаметра – пылебрызгозащищенное

Питание ротаметров осуществляется сжатым воздухом давлением (140 ± 14) кПа [(1,4 ± 0,14) кгс/см2] по ГОСТ 26015. Воздух класса 0; 1; 3 по ГОСТ 17433.

Пределы изменения выходного пневмосигнала от 20 до 100 кПа (0,2¸1кгс/см2).

Градуировка ротаметров – индивидуальная, производится заводом-изготовителем по воде при температуре воды и окружающего воздуха (20±5)°С.

Шкала местных показаний ротаметра – условная, равномерная. Расход в м3/ч определяется по таблице, указанной в этикетке, методом линейной интерполяции.

При измерении расхода жидкости, имеющей отличные от воды значения вязкости и плотности, необходимо провести пересчет расхода воды на данную измеряемую жидкость согласно расчету МКДС.407143.000 РР или МИ 1420.

Температура измеряемой жидкости для ротаметра:

-          РПК – от минус 80 до плюс 200°С;

-          РПФК – от плюс 5  до плюс 100°С;

-          РПОК – от плюс 5  до плюс 150°С.

Температура окружающей среды для ротаметра:

-          РПК – от минус 30 до плюс 50°С;

-          РПФК – от минус 30  до плюс 50°С;

-          РПОК – от минус 5  до плюс 50°С.

Относительная влажность окружающей среды от 30 до 80%.

Давление обогревающего пара (для ротаметров РПОК), МПа (кгс/см2) до 1,7 (17)

Температура обогревающего пара (для ротаметров РПОК), °С до плюс 200.

Дополнительная погрешность ротаметра, вызванная отклонением температуры окружающего воздуха на каждые 10° в диапазоне температур от минус 30  до плюс 50°С не должна превышать ± 0,75%, ± 1,25%; ± 2%.

Дополнительная погрешность ротаметра, вызванная изменением геометрических размеров ротаметрической пары при изменении температуры измеряемой среды до предельных значений не должна превышать ± 0,75%, ± 1,25%; ± 2% на каждые 10°С изменения температуры.

Дополнительная погрешность ротаметра, вызванная изменением давления воздушного питания на ± 10% от номинального значения не должна превышать ± 0,75%,

± 1,25%; ± 2%.

Материалы деталей, соприкасающихся с измеряемой средой для:

-          РПК – сталь 12Х18Н9Т ГОСТ 5632;

-          РПФК – фторопласт-4;

-          РПОК – сталь 10Х17Н13М2Т ГОСТ 5632.

Материал уплотнения – паронит ГОСТ 481 или фторопласт-4.

Присоединение ротаметра к трубопроводу – фланцевое.

Наибольшее расстояние передачи выходного сигнала от ротаметра к вторичному прибору – 300 м.

Величина потери давления от установки ротаметра в технологическую линию – не более 15 кПа (0,15 кгс/см2).

Средний срок службы должен быть не менее 12 лет.

Комплектность:

Таблица 4.

Наименование

Кол.

Примечание

Ротаметр

1

По спецификации заказа

Руководство по эксплуатации

1

При поставке в один адрес прилагается 1 экз. на 5 приборов

Этикетка

1


Пересчет градуировочных характеристик ротаметров с воды на измеряемую жидкость. Расчет.

1

Поставляется по заявке потребителя

Таблица коэффициентов сопротивления поплавка Сх для ротаметра

1


Примечание. Кольца поз.25, фланцы поз.26, крепежные детали поз 27÷29, воротники поз.30, входящие в состав ротаметра (приложение Б), поставляются по отдельному заказу.





Сроки поставки: под заказ
В государственном реестре средств измерений РБ: Да / № РБ 03 07 4806 11
