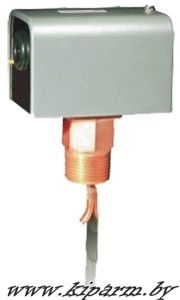

РП / Реле протока.





Купить реле протока РП в Республике Беларусь, цена, стоимость, прайс на реле протока РП в Минске, Гродно, Гомеле, Витебске, Бресте, Могилеве
Назначение:

Реле протока РП предназначено для сигнализации наличия протока воды или других жидкостей в трубопроводах или системах.

ИСПОЛЬЗУЕТСЯ в системах автоматического контроля котельных установок, отопительных систем, водопроводных, насосных станций и др. трубопроводных систем

Рабочая среда – неагрессивные жидкости.

Технические характеристики:

Рабочая среда неагрессивные жидкости (недопустимо использовать пар)
Допустимая нагрузка на контакты реле 230В, 10А
Максимальное статическое давление 1,8 МПа
Температурный диапазон рабочей среды от 0°С до +120°С
Температурный диапазон окружающей среды от -20°С до +50°С
Относительная влажность окружающей среды 5…95%
Присоединение G 1
Класс защиты корпуса IP 65
Масса 0,7 кг
Надежность не менее 100000 циклов коммутаций
Габаритные размеры 210х102х72 мм
Диаметр контролируемого трубопровода 1-6″


Устройство, габаритные размеры, схема внешних соединений:

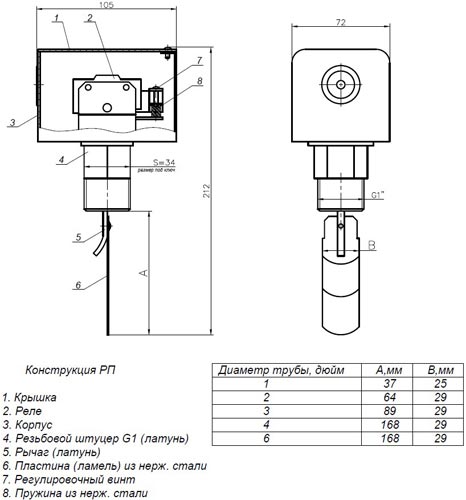

Реле протока РП Габаритные размеры




Реле протока РП схема подключения

Схема подключений

При отсутствии протока контакты 1-2 разомкнуты, а контакты 1-3 замкнуты. При достижении расхода жидкости в соответствии с таблицей 2 – контакты 1-2 замыкаются и размыкаются контакты 1-3.

Пример обозначения при заказе:

Реле протока РП




Сроки поставки: наличие уточняйте
