РМТ 69 — Регистратор многоканальный технологический безбумажный (видеографический), 6 каналов.

Назначение:

Регистраторы многоканальные видеографические (безбумажные) РМТ 69 предназначены для измерения,
регулирования и регистрации температуры и других неэлектрических величин (частоты, давления, расхода, уровня и т.д), преобразованных в электрические сигналы силы, напряжения постоянного тока и активное сопротивление постоянному току. Хранение информации в этих приборах реализовано во внутренней памяти.Перенос информации на ПК осуществляется при помощи USB Flash-карты. Отображение измеряемых величин в виде графиков, гистограмм, таблиц или комбинированных вариантов осуществляется на цветном TFT-экране.
Регистраторы РМТ 69 многоканальные испольются в различных технологических процессах в энергетике (в том числе атомной), металлургии, химической промышленности и т. д. РМТ 69 могут быть использованы на взрывоопасных объектах.

Основные характеристики:

• 6 аналоговых и 8 дискретных гальванически развязанных входов;
• 16 релейных выходов со свободной логикой программирования;
• 4 уставки на каждый канал;
• Внутренняя память — 2 ГБ;
• Встроенный блок питания 24 В, 22 мА;
• Интерфейсы: Ethernet (Modbus TCP), RS-485 (Modbus RTU);
• Диагональ ЖК-экрана — 7 дюймов (800 × 600 точек);
• Перенос информации на ПК — USB Flash-card, Ethernet, RS-485;
• Электромагнитная совместимость (ЭМС) — III-A, IV-B;
• Функция тестирования связей между уставками и реле;
• Варианты исполнения: общепромышленное, Ex ([Exia]IIC), атомное (повышенной надежности);
• Межповерочный интервал — 2 года;
• Гарантийный срок эксплуатации — 5 лет.

Краткое описание:

• РМТ — микропроцессорный переконфигурируемый потребителем прибор с параллельной обработкой сигналов по измерительным каналам, цикл опроса всех каналов составляет около 1 секунды. Прибор является экранным регистратором, на цветном мониторе которого отображаются результаты измерений в виде таблиц, графиков, гистограмм. Вид отображения данных задается пользователем. Результаты измерений, состояние дискретных входов и реле, текущее время сохраняются в памяти прибора. Просмотр накопленных в РМТ данных может осуществляться на его мониторе,а также на ПК посредством USB Flash-карты или через последовательный интерфейс. Наличие реле позволяет производить с помощью РМТ не только архивирование данных, но и осуществлять управление технологическими операциями;
• в соответствии с НП-001-97 (ОПБ-88/97) и НП-016-05 (ОПБ ОЯТЦ) относятся к классам безопасности 2, 3 (пример классификационных обозначений 2, 2Н, 2У, 2НУ, 3, 3Н, 3У, 3НУ, с приемкой уполномоченной oрганизацией ОАО «Концерн Росэнергоатом», 4 — без приемки);
• напряжение питания — ~130...249 В, (50±1) Гц; =150…249 В, потребляемая мощность — не более 30 Вт;
• габаритные размеры — 230х 151 х 228 мм, вырез в щите — 139 х 139 мм;
• масса — не более 4 кг.

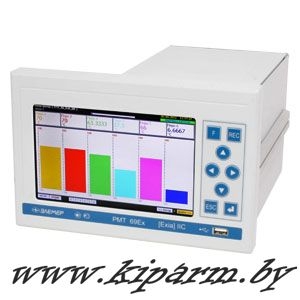

Лицевая панель:

Результаты измерений отображаются на цветном ЖК-дисплее с диагональю 7 дюймов (800 х 600 точек) в виде чисел (таблиц), графиков, гистограмм в различных сочетаниях. Количество экранных форм и вид отображения данных на каждой экранной форме конфигурируется пользователем. Переключение между экранными формами осуществляется с клавиатуры прибора или в циклическом режиме; максимальное количество экранных форм — 10; количество перьев — 36.
Скорость графопостроения текущих результатов измерения выбирается пользователем из ряда: 10, 20, 60, 120, 240 мм/ч или мм/мин.
Кроме того, на лицевой панели РМТ расположены светодиодный индикатор «Сеть», встроенная клавиатура и USB-разъем.

Универсальные измерительные входы:

Измерительные каналы РМТ предназначены для работы с унифицированными входными электрическими сигналами постоянного тока, с термометрами сопротивления (ТС), термопарами (ТП), для измерения постоянного напряжения и сопротивления постоянному току (см. таблицы 2 и 3). Каждый измерительный канал имеет встроенный источник питания (24 В, 22 мА) для подключения датчиков с унифицированными выходными сигналами.

Каналы сигнализации и регулирования:

РМТ содержит 16 реле. Для программирования логики работы может использоваться до 4-х уставок на каждый канал. Кроме того, встроенное ПО делает реальным любую, сколь угодно сложную, математическую обработку сигналов. В РМТ также встроена функция тестирования связей между уставками и реле.
Параметры коммутации реле каналов сигнализации РМТ: ~250 В, до 5 А; =250 В, до 0,1 А; =30 В, до 2 А.

Блок памяти:

РМТ сохраняет в энергонезависимой Flash-памяти объемом 2 ГБ результаты измерений, состояние реле и дискретных входов, текущее время. Накопленные в РМТ 59 данные можно просмотреть на цветном мониторе, переписать на ПК посредством Flash-карты.

Используемые интерфейсы и протоколы связи:

РМТ поддерживает связь по последовательному интерфейсу RS -485 и интерфейсу Ethernet, по протоколу Modbus TCP.

Настройка и конфигурирование:

Конфигурирование прибора осуществляется потребителем при помощи клавиатуры на лицевой панели или внешней клавиатуры, по интерфейсу RS-485 с помощью специального программного обеспечения, входящего в комплект поставки, или при помощи USB Flash-карты.

Показатели надежности, гарантийный срок:

РМТ соответствует:
• по устойчивости к электромагнитным помехам (ЭМС) — группе исполнения III, критерию качества функционирования А.
• по степени защиты от попадания внутрь РМТ пыли и воды — IP54 (лицевая панель), IP20 (корпус).
Межповерочный интервал — 2 года.
Гарантийный срок эксплуатации — 2 года (5 лет для приборов в атомном исполнении за исключением элементов  питания часов реального времени).

Варианты исполнения: купить РМТ 69 в минске , купить PMT 69 в беларусь , купить РМТ-69 в РБ , продажа регистраторов , РМТ цена , цена PMT , поставка , покупка , прайс, автоматика, кипиа
Таблица 1.

Климатическое исполнение:
Таблица 2.

Метрологические характеристики:

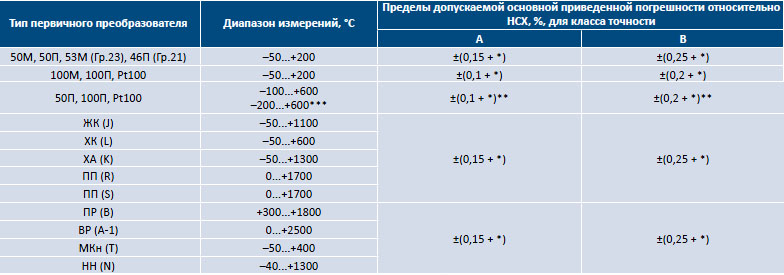

Таблица 3.

* — одна единица младшего разряда, выраженная в процентах от диапазона измерений;
** — за исключением поддиапазона (–50…+200) °С;
*** — по отдельному заказу.

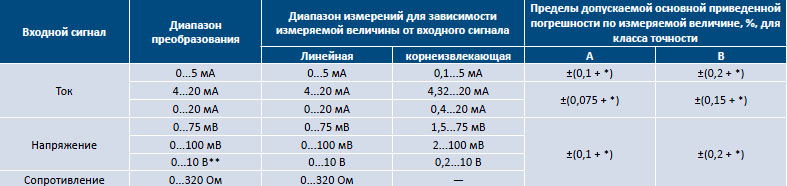

Таблица 4.

* — одна единица младшего разряда, выраженная в процентах от диапазона измерений;
** — при наличии внешних делителей ВД010В.
