РМТ 59M / Регистратор многоканальный технологический безбумажный (видеографический) (6/12 каналов).

Назначение:

Регистраторы видеографические РМТ 59М предназначены для измерения, регистрации и регулирования температуры и других неэлектрических величин (частоты, давления, расхода, уровня и прочих), преобразованных в электрические сигналы силы, напряжения постоянного тока и активное сопротивление постоянному току. Хранение информации в этих приборах реализовано во внутренней памяти, а перенос данных на ПК осуществляется с помощью USB Flash-карты памяти или через СОМ-порт.
Отображение измеряемых величин в виде графиков, гистограмм, таблиц или комбинированных вариантов осуществляется на цветном LCD-экране.
Приборы РМТ 59М предназначены для использования в различных технологических процессах в энергетике ( в том числе атомной ) , металлургии, химической промышленности и других отраслях.

Основные характеристики:

Количество каналов (с гальванической развязкой):
- аналоговых входов — 6 или 12;
- дискретных входов — 0 или 8;
- релейных выходов — 0, 8 или 16;
Регулирование — до 10 уставок на канал, количество релейных выходов определяется заказчиком;
Запись данных — во внутреннюю память объемом 2 ГБ;
Встроенный источник питания 24 (36) В, 22 мА в каждом измерительном канале;
Интерфейсы — Ethernet, RS-485;
Протоколы — Modbus RTU, Modbus TCP;
Электромагнитная совместимость (ЭМС) — III-A, IV-B;
Варианты исполнения: общепромышленное, Ex ([Exia]IIC), атомное (повышенной надежности);
Гарантийный срок эксплуатации — 5 лет.

Краткое описание:
• PMT является микропроцессорным переконфигурируемым потребителем прибором с параллельной обработкой сигналов по всем измерительным каналам (цикл опроса всех каналов составляет около 1 с)
• в соответствии с НП-001-97 (ОПБ-88/97) и НП-016-05 (ОПБ ОЯТЦ) относятся к классам безопасности 2, 3 (пример классификационных обозначений 2, 2Н, 2У, 2НУ, 3, 3Н, 3У, 3НУ, с приемкой уполномоченной организацией ОАО «Концерн Росэнергоатом», 4 — без приемки);
• PMT 69 имеет:
• 6 или 12 входных аналоговых каналов
• до 16 релейных выходов
• до 8 дискретных входов
• каждый входной измерительный канал имеет блок питания 24 В или 36 В (22 мА) для подключения датчиков с унифицированным выходным сигналом;
• возможность использования в составе прибора релейных модулей позволяет применять РМТ в системах автоматизации любых технологических операций;
• опционально РМТ может иметь вход резервного питания (~100…240 В) для питания прибора во время отсутствия основного;
• вырез в щите — 139 х 139 мм;
• напряжение питания — ~130…249 В, (50±1) Гц; потребляемая мощность — не более 40 Вт;
• масса — не более 5 кг.

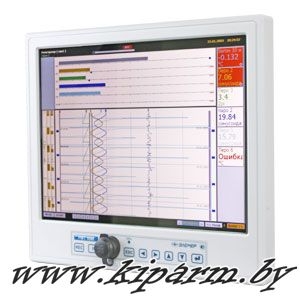

Лицевая панель:

Результаты измерений отображаются на цветном ЖК-дисплее с диагональю 8; 10,4; 15 дюймов (по выбору) (800 х 600 точек) в виде чисел (таблиц), графиков, гистограмм в различных сочетаниях. Количество экранных форм и вид отображения данных на каждой экранной форме конфигурируется пользователем. Переключение между экранными формами осуществляется с клавиатуры прибора или в циклическом режиме; максимальное количество экранных форм — 10; количество перьев, до 255. Скорость  графопостроения текущих результатов измерения выбирается пользователем из ряда: 10, 20, 60, 120, 240 мм/ч или мм/мин.
Кроме того, на лицевой панели РМТ расположены светодиодный индикатор «Сеть», встроенная клавиатура, а под защитной крышкой — USB-разъем.

Универсальные измерительные входы:

Измерительные каналы РМТ 59M предназначены для работы с унифицированными входными электрическими сигналами постоянного тока, с термометрами сопротивления (ТС), термопарами (ТП), для измерения постоянного напряжения и сопротивления постоянному току (см. таблицы 2 и 3). Каждый измерительный канал имеет встроенный источник питания (24 В или 36 В, 22 мА) для подключения датчиков с унифицированными выходными сигналами.

Каналы сигнализации и регулирования:

РМТ имеет 8 или 16 реле. Для программирования логики работы может использоваться до 10-ти уставок на каждый канал. Кроме того, встроенное ПО делает реальным любую, сколь угодно сложную, математическую обработку сигналов.
В РМТ также встроена функция тестирования связей между уставками и реле.
Параметры коммутации реле каналов сигнализации РМТ: ~250 В, до 5 А; =250 В, до 0,1 А; =30 В, до 2 А.

Блок памяти:

РМТ сохраняет в энергонезависимой Flash-памяти объемом 2 ГБ результаты измерений, состояние реле и дискретных входов, текущее время. Накопленные в РМТ 59М данные можно просмотреть на цветном мониторе, переписать на ПК посредством USB Flash-карты.

Используемые интерфейсы и протоколы связи:

РМТ59М поддерживает связь по интерфейсам RS-485, Ethernet, по протоколам Modbus RTU (Master) и Modbus TCP. В качестве ведущего устройства РМТ-59М может опрашивать подключаемые по RS-485 модули удаленной связи с объектом серии ЭЛЕМЕР-EL-4000 и др. Таким образом РМТ может опрашивать до 60 различных модулей, включая встроенные.

Настройка и конфигурирование:

Конфигурирование прибора осуществляется потребителем при помощи клавиатуры на лицевой панели или внешней клавиатуры, по интерфейсу RS-485 с помощью специального программного обеспечения, входящего в комплект поставки, или при помощи USB Flash-карты.

Показатели надежности, гарантийный срок:

РМТ соответствует:
• по устойчивости к электромагнитным помехам (ЭМС) — группе исполнения III, критерию качества функционирования А; или группе исполнения IV, критерию качества функционирования B;
• по устойчивости к климатическим воздействиям — требованиям группы исполнения С3 (0…+40 ˚С), группы исполнения С4 (–10…+50 ˚С), вида исполнения Т3 (0…+50 ˚С); УХЛ3.1 (–10…+50 ˚С);
• по степени защиты от попадания внутрь РМТ пыли и воды — IP54 (лицевая панель), IP20 (корпус).
Межповерочный интервал — 2 года.
Гарантийный срок эксплуатации — 5 лет со дня продажи.

Варианты исполнения:
Таблица 1.

Климатическое исполнение:
Таблица 2.

Метрологические характеристики:
Таблица 3.

* — одна единица младшего разряда, выраженная в процентах от диапазона измерений;
** — за исключением поддиапазона (−50…+200) °С;
*** — по отдельному заказу.

Таблица 4.

* — одна единица младшего разряда, выраженная в процентах от диапазона измерений;
** — при наличии внешних делителей ВД010В.

Напряжение встроенного источника питания:
Таблица 5.

Наименование внешнего модуля, тип и количество каналов ввода-вывода:
Таблица 6.

* — заказ в соответствии с формами заказа на модули.

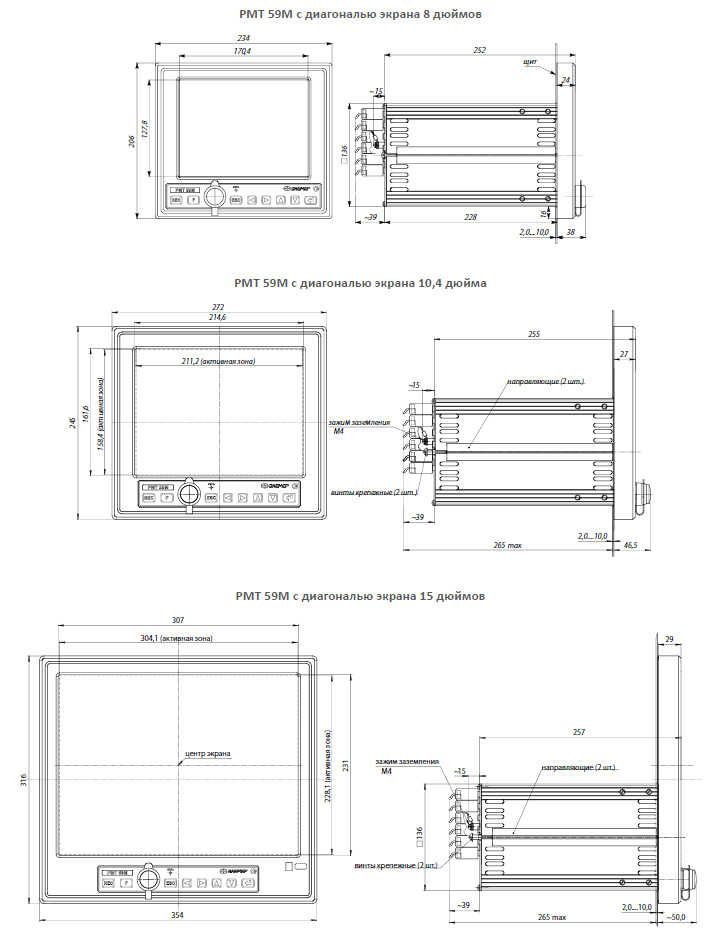

Габаритные размеры: купить РМТ 59М в минске , купить РМТ-59М в беларусь , купить PMT 59M в РБ , продажа PMT, цена PMT 59M, цена РМТ 59М, поставка РМТ , покупка регистратор

Файлы:

Форма заказа РМТ 59М. Скачать
