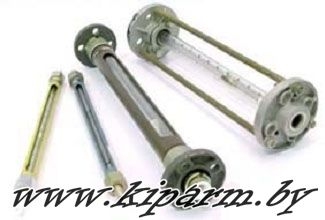

РМФК-II / Ротаметры с местными показаниями типа РМ.

Купить ротаметр с местными показаниями фторопластовый РМФК-0,01 ЖУЗ; РМФК-0,016 ЖУЗ; РМФК-0,025 ЖУЗ; РМФК-0,04 ЖУЗ; РМФК-0,4 ГУЗ; РМФК-0,63 ГУЗ; РМФК-1,0 ГУЗ; РМФК-1,6 ГУЗ в Республике Беларусь. Цена и стоимость ротаметра для расхода газа РМФК в РБ
 Назначение:

Ротаметры предназначены для измерения объёмного расхода плавноменяющихся однородных потоков чистых и слабозагрязнённых жидкостей (агрессивных жидкостей для модификации РМФК), воздуха и газов, с дисперсными включениями инородных частиц нейтральных:
• к стеклу марок ТС, ХС, ТХС ГОСТ 21400-75;
• к органическому стеклу марки ТОCП и ТОСН ГОСТ 17622-72;
• к фторопласту Ф-4 ТУ 6-05-810-88 для ротаметров модификации РМФК;
• к материалам поплавков из стали 12Х18Н9Т ГОСТ 5632-72, алюминиевого сплава ДIТ, Д16Т ГОСТ 4784-97, эбонита марки А ГОСТ 2748-77, прессматериала АГ-4В
ГОСТ 20437-89, фторопласта Ф-4 ТУ 6-05-810-88.
Область применения - измерение объёмного расхода жидкостей и газов в отраслях народного хозяйства.

Основные параметры и размеры:

Примечания. Верхние действительные пределы измерений ротаметров не должны превышать значений верхних пределов, указанных в таблице 1, более чем на 10%. Нижние пределы измерений должны составлять не более 20% от верхних действительных пределов измерений.
* - Ротаметры использовать только при работе на воде. Допускается использовать их при работе на жидкостях, близких по вязкости к воде

Технические характеристики:

Шкала ротаметров условная, равномерная.
Рабочее избыточное давление измеряемой среды- не более 0,63МПа (6,3 кгс/см2).
Величина потери давления от установки ротаметра в технологическую линию не превышает 15кПа (0,15кгс/см2).
Температура измеряемой среды:
• для ротаметров с трубками из стекла марок:
а) ХС ГОСТ 21400-75- от минус 80 до плюс 120ºС; б) ТХС ГОСТ 21400-75- от минус 80 до плюс 190ºС; в) ТС ГОСТ 21400-75- от минус 80 до плюс 200ºС;
• для ротаметров с трубками из органического стекла марок ТОСП, ТОСН
ГОСТ 17622-72- от минус 30 до плюс 80ºС.
Температура окружающей среды – от минус 30 до плюс 50ºС.
Относительная влажность окружающей среды от 30 до 80%.
Материал уплотнений:
• для ротаметров РМФК - фторопластовый уплотнительный материал ФУМ-В
ТУ 6-05-1570-86 или резина кислотощелочестойкая по ГОСТ 7338-90 (для ротаметров РМФК-VI).
Материал внутренней арматуры:
• для ротаметров РМФК - фторопласт Ф-4 ТУ 6-05-810-88.
Материал ротаметрических трубок - стекло марок ТС, ХС, ТХС по
ГОСТ 21400-75 и органическое стекло марок ТОСН и ТОСП ГОСТ 17622-72.
Измеряемая среда: вода хозяйственно- питьевого назначения, пищевые продукты и среды, спиртосодержащие смеси, воздух, газ.
Относительный диапазон измерения не менее 5 : 1.
Основная допускаемая погрешность:
± 4% от верхнего предела измерения у ротаметров РМК-А-1, РМК-А-II; ± 2,5% от верхнего предела измерения у ротаметров остальных типов.
Дополнительная погрешность ротаметров, вызванная отклонением температуры окружающей и измеряемой среды от нормальной (20±5)°С до предельно допускаемых значений не превышает 0,5 предела основной допускаемой погрешности на каждые 10°С изменения температуры.
Градуировка ротаметров - индивидуальная, производится по воде или по воздуху в зависимости от модификации ротаметра.
Расход определяется по таблице, приведённой в этикетках на ротаметры, методом линейной интерполяции.

Пример обозначения при заказе:

Пример записи обозначения ротаметра при его заказе и в документации другой продукции, в которой он может быть применён:
Ротаметр с местными показаниями фторопластовый для измерения расхода газа с верхним пределом измерений 0,1 м3/ч, климатического исполнения У для категории размещения 3 по ГОСТ 15150-69, ТУ 4213-002-48318935-99: Ротаметр РМФК-0,1 ГУ3 ТУ 4213-002-48318935-99
Буквенный шифр – РМК и РМФК состоит из начальных букв наименования ротаметров:
• Р - ротаметр;
• М - местные показания;
• Ф - фторопластовый;
• К - модификация.
• А – угловое исполнение с регулировочным вентилем.

Цифры, стоящие после буквенного шифра, означают верхний предел измерения в м3/ч. Буквы, стоящие после цифр, указывающих верхний предел измерений, означают:
• Ж- для измерения жидкости;
• Г- для измерения газа;
• У- климатическое исполнение по ГОСТ 15150-69.

Цифра 3 означает категорию размещения ротаметров при эксплуатации по ГОСТ 15150-69; В обозначении ротаметра при его заказе последняя цифра «1» и (или) буква (О, Н, Ш) означают конструктивное исполнение ротаметра:
- О – ротаметр с трубкой ротаметрической из оргстекла;
- Н – ротаметр с направляющей;
- Ш – ротаметр со штуцерным подсоединением;
- 1 – исполнение 1.
