ОБЩИЕ СВЕДЕНИЯ:
Разделители РМ 5319 предназначены для предохранения внутренней полости чувствительных элементов измерительных устройств от попадания в нее сред: агрессивных, горячих, кристаллизующихся, несущих взвешенные твердые частицы.
Соединение разделителя с измерительным уст­ройством осуществляется непосредственно или через соединительный рукав, поставляемый по требованию заказчика.

ТЕХНИЧЕСКИЕ ДАННЫЕ:
Изменение объема камеры разделителей моделей РМ-5319 не менее 1 см3 при измене­нии давления на 0,002 МПа (0,02 кгс/см2).
Под камерой разделителя понимается прост­ранство, ограниченное мембраной разделителя и его корпусом.
Объем упругого чувствительного элемента измерительного устройства, см3: 40
Дополнительная погрешность измерения, вно­симая разделителями, соединенными с измери­тельными устройствами, не должна превышать ±1 % нормирующего устройства.
Температура измеряемой среды на входе раз­делителя - от минус 40 до плюс 170 СС,
Примечание. Разделители всегда применяются с соединительным рукавом, если температура из­меряемой среды на входе разделителя выше температуры, установленной для работы измери­тельного устройства.
Изменение выходного сигнала или показаний измерительного устройства с разделителем при отклонении температуры окружающего воздуха на каждые 10 °С в указанных выше пределах не должно превышать 1 % нормирующего значения.

Примечание. По требованию заказчика мемб­рана разделителя может быть изготовлена из тантала или защищена специальной фтороплас­товой накладкой.

Полный срок службы до списания разделителей - не менее 6 лет;
Масса разделителей, кг, не более: 3,0;

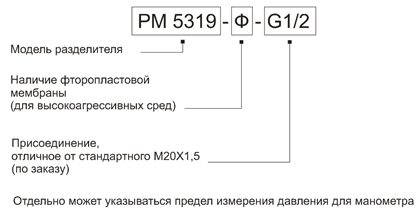

Пример записи для заказа:

Разделитель мембранный РМ 5319.

Устройство и принцип работы:

Измеряемое давление передается через мемб­рану и разделительную жидкость на чувстви­тельный элемент измерительного устройства, соединенного с разделителем.
Разделительная мембрана предохраняет раз­делительную жидкость от непосредственного контакта с измеряемой средой.

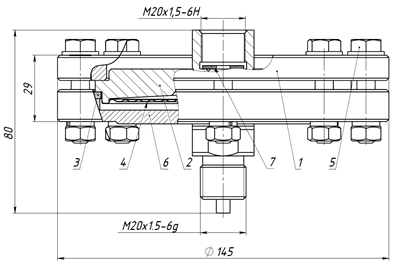

Разделители моделей 5319 (рис.1 состоят из верхнего 1 и нижнего 6 фланцев, соединенных болтами 5, между которы­ми устанавливается корпус 2 с приваренной к не­му мембраной 4. Уплотнение между корпусом и нижним фланцем осуществляется прокладкой 7, между измерительным устройством и разделите­лем-прокладкой 3.

Открытая мембрана не дает возможности кри­сталлизирующимся средам и твердым осадкам скапливаться  в значительном  количестве,   что может затруднить или совершенно прекратить передачу давления к чувствительному элементу. Открытая мембрана доступна для периодической очистки. Для предохранения открытой мембраны от повреждения при транспортировании имеется защитный кожух .

Транспортирование и хранение:

Транспортирование прибора в упаковке допускается при:
температуре окружающего воздуха от –25 до +75 оС и относительной влажности воздуха не более 95 % с соблюдением мер защиты от ударов и вибраций транспортирование допускается всеми видами закрытого транспорта.
Хранение блока в упаковке осуществлять в закрытых отапливаемых помещениях.
