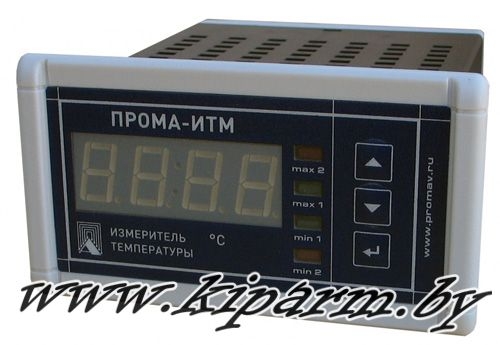

ПРОМА-ИТМ-010 / Измеритель температуры многофункциональный.
Продажа, цена, стоимость и прайс на измеритель температуры многофункциональный ПРОМА-ИТМ, ПРОМА-ИТМ-4Х в Республике Беларусь, г. Минск, Гомель, Витебск, Могилев, Брест, Гродно
Назначение:
Измерители температуры многофункциональные ПРОМА-ИТМ-010 предназначены для непрерывного измерения значений температуры терморезистивными или термоэлектрическими датчиками. ИСПОЛЬЗУЮТСЯ для работы в системах автоматического контроля, регулирования и управления технологическими процессами в теплоэнергетике, системах вентиляции и других отраслях.
- Универсальный вход датчиков температуры.
- Трехпозиционное регулирование входной величины.
- Возможность программной настройки прибора в зависимости от применяемого первичного преобразователя и диапазона измеряемых температур.
Типы первичных преобразователей и диапазоны температур:
|
№ диапазона
|
Диапазон измерений, ºС |
Тип первичного преобразователя, номинальная стат. характеристика
|
|
№ диапазона
|
Диапазон измерений, ºС
|
Тип первичного преобразователя, номинальная стат. характеристика
|
|
01
|
-50 - + 50
|
ТСМ50 W100 = 1,426
|
|
19
|
0 - + 150
|
ТСМ100 W100 = 1,428
|
|
02
|
-50 - +100
|
|
20
|
0 - + 200
|
|
03
|
-50 - + 150
|
|
21
|
0 - + 300
|
ТСП50 W100 = 1,3850
|
|
04
|
0 - + 150
|
|
22
|
0 - + 400
|
|
05
|
0 - + 200
|
|
23
|
0 - + 600
|
|
06
|
-50 - + 50
|
ТСМ50 W100 = 1,428
|
|
24
|
0 - + 300
|
ТСП50 W100 = 1,3910
|
|
07
|
-50 - + 100
|
|
25
|
0 - + 400
|
|
08
|
-50 - + 150
|
|
26
|
0 - + 600
|
|
09
|
0 - + 150
|
|
27
|
0 - + 300
|
ТСП100 W100 = 1,3850
|
|
10
|
0 - + 200
|
|
28
|
0 - + 400
|
|
11
|
-50 - + 50
|
ТСМ100 W100 = 1,426
|
|
29
|
0 - + 300
|
ТСП100 W100 = 1,3910
|
|
12
|
-50 - + 100
|
|
30
|
0 - + 400
|
|
13
|
-50 - + 150
|
|
31
|
0 - + 600
|
Термопара XK (L) только для ПРОМА-ИТМ
|
|
14
|
- 0 - + 150
|
|
32
|
0 - + 800
|
|
15
|
0 - + 200
|
|
33
|
100 - + 500
|
|
16
|
-50 - + 50
|
ТСМ100 W100 = 1,428
|
|
34
|
200 - + 600
|
|
17
|
-50 - + 100
|
|
35
|
0 - + 800
|
Термопара XA (K) только для ПРОМА-ИТМ
|
|
18
|
- 50 - + 150
|
|
36
|
0 - + 1000
|
Схема внешних соединений:
|
|
|
|
|
|
| Схема подключения ПРОМА-ИТМ-4Х |
|
Схема подключения ПРОМА-ИТМ |
|
|
|
|
BK(E) – термопара , подключать компенсационными проводами.
BK(R) – термометр сопротивления , подключать медными проводами с сечением от 0,5 до 1,5 мм².
R – нагрузка токового выхода (суммарная – не более 500 Ом),
А1 – преобразователь интерфейса RS-232 / RS-485 c гальванической развязкой типа ADAM-4520,
А2 – ПЭВМ РС с программным обеспечением для SCADA системы,
G3 – источники постоянного тока 24В с допустимым током 0,2А на один прибор. |
Обозначение при заказе:
Преобразователь температуры измерительный многофункциональный ПРОМА-ИТМ
Сроки поставки: наличие уточняйте
◄
