ПРЕДНАЗНАЧЕН для непрерывного измерения значений:

• вакуумметрического давления (ДВ);
• вакуумметрического и избыточного давления (ДИВ);
• избыточного давления (ДИ);
• перепада давлений воздуха и нейтральных газовых сред (ДД).

ИСПОЛЬЗУЕТСЯ для работы в системах автоматического контроля, регулирования и управления технологическими процессами в теплоэнергетике, системах газораспределения и газопотребления, вентиляции, контроля газовых фильтров, счетчиков и в других отраслях.

Рабочая среда – газ, воздух, жидкости.

Исполнения:

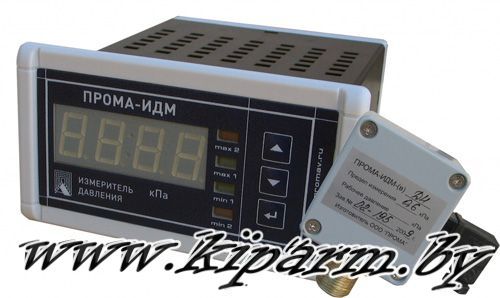

- щитовое (Щ) под отверстие 48 х 96; корпус пластик;

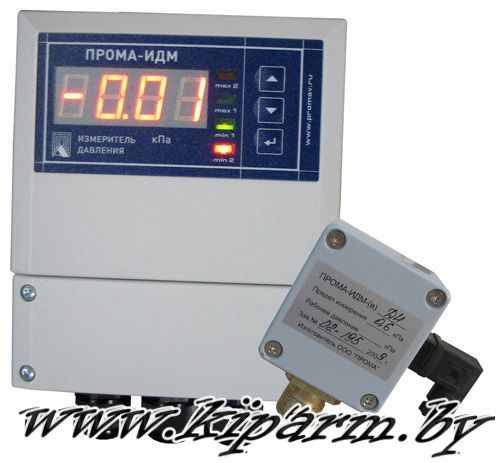

- настенное (Н); корпус пластик.

Предел допустимой основной погрешности, %

1 (0,5 для 2 верхних пределов)

Напряжение питания

 = 24В или ~ 220В, 50Гц

Индикация показаний

 цифровое табло – 4 знакоместа

Выходной токовый сигнал аналоговый, мА

 4-20

Погрешность токового сигнала, %

 1 (0,5 для 2 верхних пределов)

Количество уставок пределов давления

 2 или 4

Зона уставок, % от диапазона

 0-100

Дискретность уставок, % от диапазона

 1

Температура окружающей среды, °С

 от -20 до +50

Степень защиты (код IP)

- щитовой лицевая панель / внутренняя часть

- настенный

 IP54 / IP40

 IP54

Допустимая нагрузка на контакты реле при 220В, 50Гц или =30В, А

 2

Габаритные размеры, мм: длина х ширина х высота

- щитовой

- настенный

 114 х 60 х 130

 150 х 155 х 50

Тип

Модель

Предел
измерений
кПа

Перегрузка
кПа

Рабочее
давление
МПа

Класс точности

Рабочая среда

Измеритель

вакуумметрического

давления

ПРОМА-ИДМ(В)(В)-4х-ДВ

ПРОМА-ИДМ(В)-ДВ

ДВ-6

-1,6

-100

1

Газ, воздух

-2,5

-100

1

-4

-100

0,5

-6

-100

0,5

ДВ-40

-10

-100

1

Газ, воздух

-16

-100

1

- 25

-100

0,5

- 40

-100

0,5

ДВ-100

-25

-100

1

Газ, воздух, жидкость

-40

-100

1

- 60

-100

0,5

- 100

-100

0,5

Измеритель

избыточного

давления

ПРОМА-ИДМ(В)-4х-ДИ

ПРОМА-ИДМ(В)-ДИ

ДИ-0,25

+0,06

+20

1

Газ, воздух

+0,1

+20

1

+0,16

+20

0,5

+0,25

+20

0,5

ДИ-0,6

+0,125

+20

1

Газ, воздух

+0,25

+20

1

+0,4

+20

0,5

+0,6

+20

0,5

ДИ-6

+1,6

+20

1

Газ, воздух

+2,5

+20

1

+4

+20

0,5

+6

+20

0,5

ДИ-40

+10

+100

1

Газ, воздух

+16

+100

1

+25

+100

0,5

+40

+100

0,5

ДИ-160

+40

+400

1

Газ, воздух, жидкость

+60

+400

1

+100

+400

0,5

+160

+400

0,5

ДИ-600

+160

+1000

1

Газ, воздух, жидкость

+250

+1000

1

+400

+1000

0,5

+600

+1000

0,5

ДИ-4000

+1000

+6000

1

Газ, воздух, жидкость

+1600

+6000

1

+2500

+6000

0,5

+4000

+6000

0,5

Измеритель

вакуумметрического и

избыточного

давления

ПРОМА-ИДМ(В)-4х-ДИВ

ПРОМА-ИДМ(В)-ДИВ

ДИВ-0,25

±0,05

±20

1

Газ, воздух

±0,08

±20

1

±0,125

±20

0,5

±0,25

±20

0,5

ДИВ-5

±1,25

±100

1

Газ, воздух

±2

±100

1

±3

±100

0,5

±5

±100

0,5

ДИВ-30

±8

±100

1

Газ, воздух

±12,5

±100

1

±20

±100

0,5

±30

±100

0,5

Измеритель

разности

давлений

ПРОМА-ИДМ(В)-4х-ДД

ПРОМА-ИДМ(В)-ДД

ДД-0,25

0,06

+20/-20

0 – 1,2

1

Газ, воздух

0,1

+20/-20

0 – 1,2

1

0,16

+20/-20

0 – 1,2

0,5

0,25

+20/-20

0 – 1,2

0,5

ДД-2,5

0,6

+20/-20

0 – 1,2

1

Газ, воздух

1

+20/-20

0 – 1,2

1

1,6

+20/-20

0 – 1,2

0,5

2,5

+20/-20

0 – 1,2

0,5

ДД-6,3

1,6

+20/-20

0 – 1,2

1

Газ, воздух

2,5

+20/-20

0 – 1,2

1

4

+20/-20

0 – 1,2

0,5

6,3

+20/-20

0 – 1,2

0,5

ДД-25

6,3

+70/-35

0 – 1,2

1

Газ, воздух

10

+70/-35

0 – 1,2

1

16

+70/-35

0 – 1,2

0,5

25

+70/-35

0 – 1,2

0,5

ДД-63

16

+150/-70

0 – 1,2

1

Газ, воздух

25

+150/-70

0 – 1,2

1

40

+150/-70

0 – 1,2

0,5

63

+150/-70

0 – 1,2

0,5

ДД-10

2,5

+70/-35

0 – 2,5

1

Газ, воздух, жидкость, пар

4

+70/-35

0 – 2,5

1

6,3

+70/-35

0 – 2,5

0,5

10

+70/-35

0 – 2,5

0,5

ДД-40

10

+150/-70

0 – 2,5

1

Газ, воздух, жидкость, пар

16

+150/-70

0 – 2,5

1

25

+150/-70

0 – 2,5

0,5

40

+150/-70

0 – 2,5

0,5

ДД-160

40

+400/-200

0 – 2,5

1

Газ, воздух, жидкость, пар

63

+400/-200

0 – 2,5

1

100

+400/-200

0 – 2,5

0,5

160

+400/-200

0 – 2,5

0,5

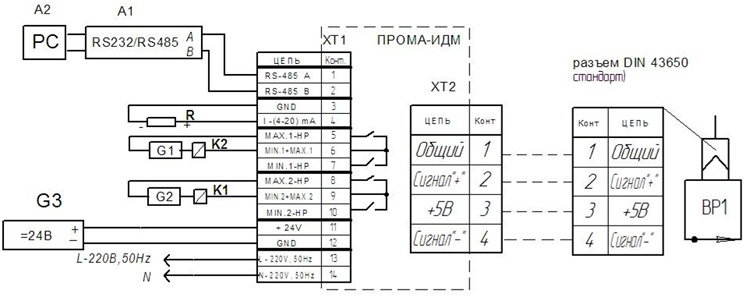

R – нагрузка токового выхода (суммарная – не более 500 Ом),

К1, К2 – реле постоянного или переменного тока типа РП-23, РП-25, РПЛ-122, 8Э12 и их аналоги с током управляющей обмотки не более 0,1А,

А1 – преобразователь интерфейса RS-232 / RS-485 c гальванической развязкой типа ADAM-4520,

А2 – ПЭВМ РС с программным обеспечением для SCADA системы,

G1,G2 – источники напряжения от 5 до 220В постоянного или переменного тока, в зависимости от типа реле,
