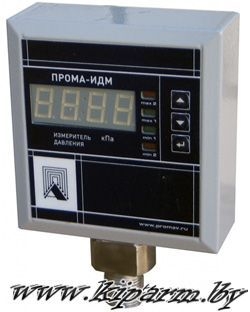

ПРОМА-ИДМ(Р)-010 / Измеритель давления штуцерного исполнения.
Назначение:
Измеритель давления многофункциональный ПРОМА-ИДМ(Р), версии 010, штуцерного исполнения предназначен для непрерывного измерения следующих значений - вакуумметрического давления (ДВ), избыточного давления (ДИ), перепада давлений воздуха и нейтральных газовых сред (ДД), вакуумметрического и избыточного давления ДИВ.
Используется для работы в системах автоматического контроля, регулирования и управления технологическими процессами в теплоэнергетике, системах газораспределения и газопотребления, вентиляции, контроля газовых фильтров, счетчиков и в других отраслях.
Рабочая среда – газ, воздух, жидкости.
Технические характеристики:
|
Предел допустимой основной погрешности, %
|
1 (0,5 для 2 верхних пределов)
|
|
Напряжение питания
|
= 24В
|
|
Индикация показаний
|
цифровое табло – 4 знакоместа
|
|
Выходной токовый сигнал аналоговый, мА
|
4-20
|
|
Погрешность токового сигнала, %
|
1
|
|
Количество уставок пределов давления
|
2 или 4
|
|
Зона уставок, % от диапазона
|
0-100
|
|
Дискретность уставок % от диапазона
|
1
|
|
Температура окружающей среды, °С
|
от -20 до +50
|
|
Степень защиты
|
IP54
|
|
Допустимая нагрузка на контакты реле при 220В, 50Гц или =30В, А
|
2
|
|
Габаритные размеры, мм: длина х ширина х высота
|
100 х 150 х 70
|
|
ИСПОЛНЕНИЯ:
|
|
Тип
|
Модель
|
Предел
измерений
кПа
|
Перегрузка, кПа
|
Рабочее
давление
МПа
|
Класс точности
|
Рабочая среда
|
|
Измеритель
вакуумметрического
давления
ПРОМА-ИДМ4х-ДВ-(Р)
ПРОМА-ИДМ-ДВ-(Р)
|
ДВ-6
|
-1,6
|
- 100
|
|
1
|
газ, воздух
|
|
-2,5
|
- 100
|
|
1
|
|
-4
|
- 100
|
|
0,5
|
|
- 6
|
- 100
|
|
0,5
|
|
ДВ-40
|
-10
|
- 100
|
|
1
|
газ,жидкость
|
|
-16
|
- 100
|
|
1
|
|
- 25
|
- 100
|
|
0,5
|
|
- 40
|
- 100
|
|
0,5
|
|
ДВ-100
|
- 25
|
-400
|
|
1
|
газ,жидкость
|
|
- 40
|
-400
|
|
1
|
|
- 60
|
-400
|
|
0,5
|
|
- 100
|
-400
|
|
0,5
|
|
Измеритель
избыточного
давления
ПРОМА-ИДМ-4х-ДИ(Р)
ПРОМА-ИДМ-ДИ(Р)
|
ДИ-0,25
|
+0,06
|
+20
|
|
1
|
газ, воздух
|
|
+0,1
|
+20
|
|
1
|
|
+0,16
|
+20
|
|
0,5
|
|
+0,25
|
+20
|
|
0,5
|
|
ДИ-0,6
|
+0,125
|
+20
|
|
1
|
газ, воздух
|
|
+0,25
|
+20
|
|
1
|
|
+0,4
|
+20
|
|
0,5
|
|
+0,6
|
+20
|
|
0,5
|
|
ДИ-6
|
+1,6
|
+20
|
|
1
|
газ, воздух
|
|
+2,5
|
+20
|
|
1
|
|
+4
|
+20
|
|
0,5
|
|
+6
|
+20
|
|
0,5
|
|
ДИ-40
|
+10
|
+100
|
|
1
|
газ, воздух
|
|
+16
|
+100
|
|
1
|
|
+25
|
+100
|
|
0,5
|
|
+40
|
+100
|
|
0,5
|
|
ДИ-160
|
+40
|
+400
|
|
1
|
газ,жидкость
|
|
+60
|
+400
|
|
1
|
|
+100
|
+400
|
|
0,5
|
|
+160
|
+400
|
|
0,5
|
|
ДИ-600
|
+160
|
+1000
|
|
1
|
газ,жидкость
|
|
+250
|
+1000
|
|
1
|
|
+400
|
+1000
|
|
0,5
|
|
+600
|
+1000
|
|
0,5
|
|
ДИ-4000
|
+1000
|
+6000
|
|
1
|
газ,жидкость
|
|
+1600
|
+6000
|
|
1
|
|
+2500
|
+6000
|
|
0,5
|
|
+4000
|
+6000
|
|
0,5
|
|
Измеритель
Разности давлений
ПРОМА-ИДМ-4х-ДД(Р)
ПРОМА-ИДМ-ДД(Р)
|
ДД-0,25
|
+0,06
|
+20/-20
|
0 – 1,2
|
1
|
газ, воздух
|
|
+0,1
|
+20/-20
|
0 – 1,2
|
1
|
|
+0,16
|
+20/-20
|
0 – 1,2
|
0,5
|
|
+0,25
|
+20/-20
|
0 – 1,2
|
0,5
|
|
ДД-0,6
|
0,16
|
+20/-20
|
0 – 1,2
|
1
|
газ, воздух
|
|
0,25
|
+20/-20
|
0 – 1,2
|
1
|
|
0,4
|
+20/-20
|
0 – 1,2
|
0,5
|
|
0,6
|
+20/-20
|
0 – 1,2
|
0,5
|
|
ДД-4
|
1
|
+20/-20
|
0 – 1,2
|
1
|
газ, воздух
|
|
1,6
|
+20/-20
|
0 – 1,2
|
1
|
|
2,5
|
+20/-20
|
0 – 1,2
|
0,5
|
|
4
|
+20/-20
|
0 – 1,2
|
0,5
|
|
ДД-6,3
|
1,6
|
+20/-20
|
0 – 1,2
|
1
|
газ, воздух
|
|
2,5
|
+20/-20
|
0 – 1,2
|
1
|
|
4
|
+20/-20
|
0 – 1,2
|
0,5
|
|
6,3
|
+20/-20
|
0 – 1,2
|
0,5
|
|
ДД-25
|
6,3
|
+70/-35
|
0 – 1,2
|
1
|
Газ, воздух
|
|
10
|
+70/-35
|
0 – 1,2
|
1
|
|
16
|
+70/-35
|
0 – 1,2
|
0,5
|
|
25
|
+70/-35
|
0 – 1,2
|
0,5
|
|
ДД-63
|
16
|
+150 /- 70
|
0 – 1,2
|
1
|
Газ, воздух
|
|
25
|
+ 150 /- 70
|
0 – 1,2
|
1
|
|
40
|
+ 150 /- 70
|
0 – 1,2
|
0,5
|
|
63
|
+ 150 /- 70
|
0 – 1,2
|
0,5
|
|
ДД-10
|
2,5
|
+70/-35
|
0 – 2,5
|
1
|
газ,жидкость
|
|
4
|
+70/-35
|
0 – 2,5
|
1
|
|
6,3
|
+70/-35
|
0 – 2,5
|
0,5
|
|
10
|
+70/-35
|
0 – 2,5
|
0,5
|
|
ДД-40
|
10
|
+ 150 /- 70
|
0 – 2,5
|
1
|
газ,жидкость
|
|
16
|
+ 150 /- 70
|
0 – 2,5
|
1
|
|
25
|
+ 150 /- 70
|
0 – 2,5
|
0,5
|
|
40
|
+ 150 /- 70
|
0 – 2,5
|
0,5
|
|
ДД-160
|
40
|
+400/-200
|
0 – 2,5
|
1
|
газ,жидкость
|
|
63
|
+400/-200
|
0 – 2,5
|
1
|
|
100
|
+400/-200
|
0 – 2,5
|
0,5
|
|
160
|
+400/-200
|
0 – 2,5
|
0,5
|
|
Измеритель
вакуумметрического
давления
ПРОМА-ИДМ-4х-ДИВ(Р)
ПРОМА-ИДМ-ДИВ(Р)
|
ДИВ -0,25
|
±0,05
|
±20
|
|
1
|
газ, воздух
|
|
±0,08
|
±20
|
|
1
|
|
±0,125
|
±20
|
|
0,5
|
|
±0,25
|
±20
|
|
0,5
|
|
ДИВ -5
|
±1,25
|
±50
|
|
1
|
газ, воздух
|
|
±2
|
±50
|
|
1
|
|
±3
|
±50
|
|
0,5
|
|
±5
|
±50
|
|
0,5
|
|
ДИВ -30
|
±8
|
±100
|
|
1
|
газ, воздух
|
|
±12,5
|
±100
|
|
1
|
|
±20
|
±100
|
|
0,5
|
|
±30
|
±100
|
|
0,5
|

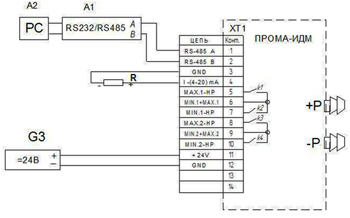

Схема подключений:
-010-shema.jpg)
R – нагрузка токового выхода (суммарная – не более 500 Ом),
К1, К2 – реле постоянного или переменного тока типа РП-23, РП-25, РПЛ-122, 8Э12 и их аналоги с током управляющей обмотки не более 0,1А,
А1 – преобразователь интерфейса RS-232 / RS-485 c гальванической развязкой типа ADAM-4520,
А2 – ПЭВМ РС с программным обеспечением для SCADA системы,
G1,G2 – источники напряжения от 5 до 220В постоянного или переменного тока, в зависимости от типа реле,
G3 – источники постоянного тока 24В с допустимым током 0,2А на один прибор
Сроки поставки: наличие уточняйте
◄
