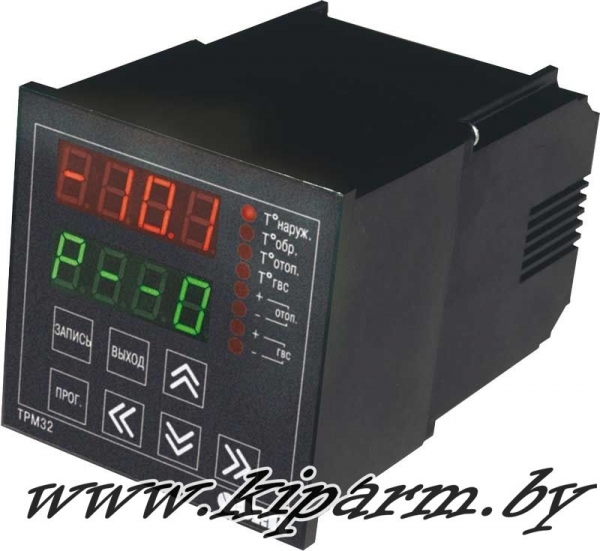

ОВЕН ТРМ32 / Промышленный контроллер для регулирования температуры в системах отопления.

Назначение:

Промышленный контроллер ОВЕН ТРМ32 предназначен для контроля и регулирования температуры в контурах отопления и горячего водоснабжения. Выпускается в щитовом корпусе типа Щ4 или типа Щ7, степень защиты со стороны лицевой панели IP54.

Функциональные возможности:

• Регулирование температуры в контуре отопления по отопительному графику
• Поддержание постоянной заданной температуры в контуре горячего водоснабжения (ГВС)
• Высокая точность поддержания температуры, обеспеченная ПИД-регуляторами
• Защита системы отопления от превышения температуры обратной воды
• Переключение режимов «день/ночь»
• Регистрация данных на ЭВМ по интерфейсу RS-485 по заказу

Технические характеристики:

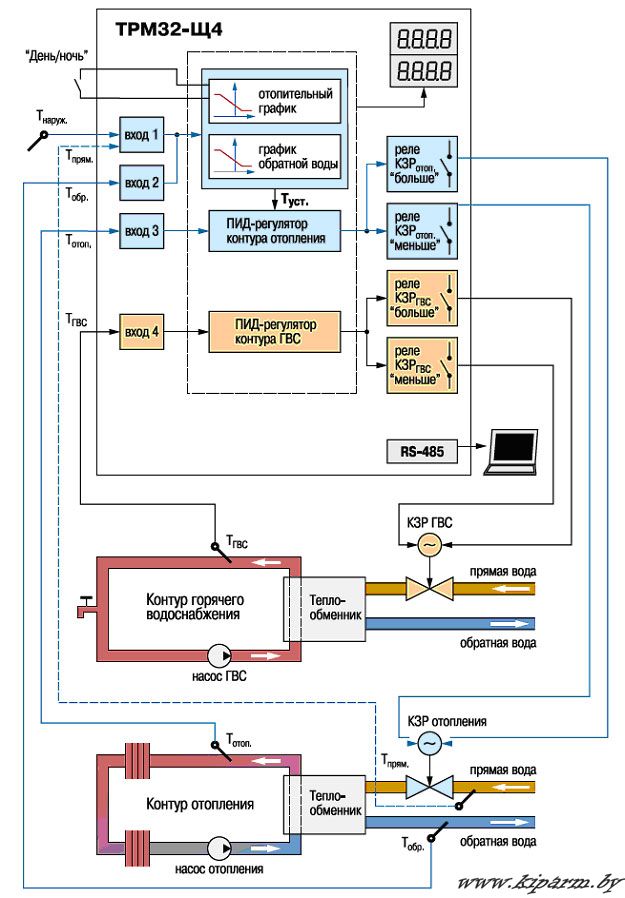

Функциональная схема прибора:

Функциональная схема контроллера ТРМ32-Щ4:

Входы для измерения температуры:

Ко входам в зависимости от их типа подключаются датчики ТСМ 50М, ТСП 50П или ТСМ 100М, ТСП 100П, Pt100, которые контролируют следующие параметры:

Т_наруж. – температура наружного воздуха;

Т_обр.–температура обратной воды, возвращаемой в теплоцентраль;

Т_отоп.–температура воды в контуре отопления;

ТГВС–температура воды в контуре горячего водоснабжения.

Вместо датчика Тнаруж. может быть подключен датчик температуры прямой воды Тпрям., подаваемой из ТЭЦ.

Регулирование температуры в контурах отопления и горячего водоснабжения:

Температуру поддерживают два ПИД-регулятора:

• первый ПИД-регулятор управляет запорно-регулирующим клапаном КЗРотоп. для поддержания температуры в контуре отопления и защиты от превышения температуры обратной воды;
• второй ПИД-регулятор управляет КЗРгвс для поддержания температуры в контуре горячего водоснабжения.

Регистрация данных на ЭВМ:

В контроллере предусмотрена возможность регистрации на ЭВМ следующих параметров:

• текущие значения измеренных величин Тнаруж. (Тпрям.), Тобр., Тотоп., Тгвс;
• расчетные уставки Туст.отоп., Тобр.max и заданное значение Туст.гвс.

Подключение прибора к ПК осуществляется по интерфейсу RS-485 через адаптер АС3-М или АС4 (по заказу).

Регулирование температуры в контуре отопления:

Регулирование температуры в контуре отопления осуществляется в соответствии с отопительным графиком, а защита системы от превышения температуры обратной воды – с графиком температуры обратной воды.

Графики отображают линейную зависимость температуры теплоносителя в контуре отопления Т_{уст.отоп.} и температуры обратной воды Т_обр.max от температуры наружного воздуха Т_наруж.. Оба графика могут быть построены и от температуры прямой воды Тпрям., в этом случае вместо датчика Т_наруж. должен быть подключен датчик Т_прям., установленный в подающем трубопроводе.

Построение графиков осуществляется прибором автоматически по заданным пользователем координатам точек перегиба - А и В, зависящим от характеристик системы отопления.

Регулирование температуры по отопительному графику:

По отопительному графику Т_{уст.отоп.} = f(T_наруж.) или Т_{уст.отоп.} = f(T_прям.), в зависимости от контролируемого на входе параметра, прибор вычисляет температуру уставки Т_{уст.отоп.} и поддерживает ее с помощью КЗР_отоп.. Управление КЗР_отоп. осуществляется кратковременными импульсами (ШИМ) по ПИД-закону регулирования, что позволяет поддерживать заданную температуру с необходимой точностью.

Для достижения максимально экономичной работы в приборе предусмотрены следующие функции:

• возможность переключения с дневного на ночной режим работы;
• контроль температуры обратной воды.

Дневной/ночной режим работы:

Переключение микроконтроллера в ночной режим работы происходит при замыкании внешних контактов прибора «день/ночь». При этом отопительный график сдвигается на заданную пользователем величину, значение которой указывается при программировании прибора. Коммутация может осуществляться любым исполнительным устройством с «сухими» контактами (тумблер, переключатель или таймер).

Индикация режимов:

P--0 - дневной режим работы;

P--1 - ночной режим работы.

Контроль температуры обратной воды, возвращаемой в теплоцентраль:

Контроль температуры обратной воды осуществляется по графику Т_обр.max = f(T_наруж.) или Т_обр.max = f(T_прям.), в зависимости от контролируемого на входе параметра.

В случае превышения максимально допустимого значения Т_обр.max ТРМ32-Щ4 прерывает регулирование температуры в контуре отопления и понижает температуру обратной воды до значения (Т_обр.max – Δ ).

После снижения температуры обратной воды до допустимых пределов продолжается регулирование температуры в контуре отопления по отопительному графику.

Индикация режимов:

P--2 - работа в режиме защиты от превышения температуры обратной воды;

Значение Δ задается пользователем при программировании прибора.

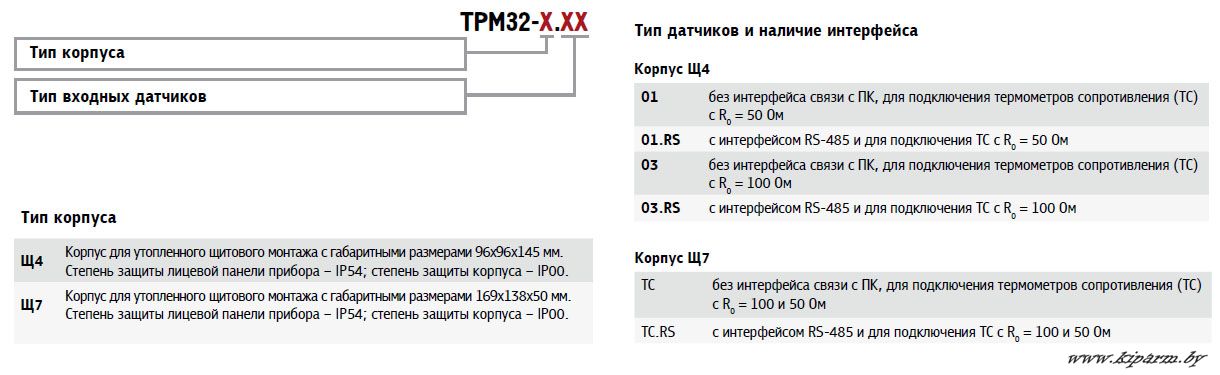

Пример оформления заказа модификации:

Виды корпусов:

ТРМ32-Щ4

ТРМ32-Щ7

Комплектация поставки:

1. Прибор ТРМ32
2. Комплект крепежных элементов Щ
3. Паспорт и руководство по эксплуатации
4. Гарантийный талон

Позиции:

ТРМ32-Щ4.01
ТРМ32-Щ4.01.RS
ТРМ32-Щ4.03
ТРМ32-Щ4.03.RS
ТРМ32-Щ7.ТС
ТРМ32-Щ7.ТС.RS
