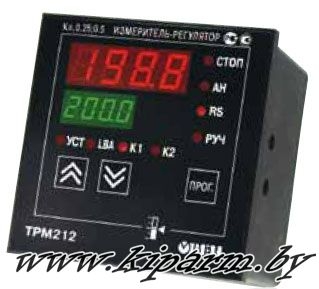

ОВЕН ТРМ212 / Измеритель ПИД-регулятор для управления задвижками и трехходовыми клапанами с интерфейсом RS-485.
Назначение:
Измеритель ПИД-регулятор ОВЕН ТРМ212 является аналогом прибора ТРМ12 с дополнительным входом и интерфейсом RS-485. Рекомендуется производителем для управления клапанами и задвижками с электроприводом:
- в системах ГВС, газового и парового отопления;
- в теплообменных аппаратах (пастеризаторах);
- при подаче охлаждающей жидкости в контурах водяных охладителей;
- при регулировании соотношения газ/воздух,
а также в другом технологическом оборудовании, где используются запорно-регулирующие или трехходовые клапаны и задвижки с электроприводом.
Класс точности 0,5 (термопары)/0,25 (другие типы сигналов). Регулятор выпускается в корпусах 5 типов: настенном Н, монтаж на Дин-рейку Д и щитовых Щ1, Щ11, Щ2.
Основные функции ТРМ 212:
- ДВА УНИВЕРСАЛЬНЫХ ВХОДА для подключения широкого спектра датчиков температуры, давления, влажности, расхода, уровня и т. п.
- ВОЗМОЖНОСТЬ РАБОТЫ С ДАТЧИКАМИ, ИМЕЮЩИМИ КВАДРАТИЧНУЮ ХАРАКТЕРИСТИКУ
- ВЫЧИСЛЕНИЕ разности, суммы, отношения и корня из разности двух измеряемых величин
- ИЗМЕРЕНИЕ И РЕГУЛИРОВАНИЕ РАСХОДА по перепаду давления на стандартных сужающих устройствах (диафрагма, сопло и трубка Вентури) без применения диф. манометра
- ПИД-РЕГУЛИРОВАНИЕ измеренной или вычисленной величины с использованием:
– электропривода запорно_регулирующего (КЗР) или трехходового клапана;
– задвижки с аналоговым входом 4…20 мА или 0…10 В в автоматическом, ручном и дистанционном режимах.
- АВТОНАСТРОЙКА ПИД'РЕГУЛЯТОРА по современному эффективному алгоритму, оптимизация выхода на уставку
- ПОДКЛЮЧЕНИЕ ДАТЧИКА ПОЛОЖЕНИЯ ЗАДВИЖКИ ко входу 2
- ГРАФИК КОРРЕКЦИИ УСТАВКИ регулятора по величине, измеренной на втором входе
- ДИСТАНЦИОННЫЙ ПУСК И ОСТАНОВКА ПИД-регулятора
- СИГНАЛИЗАЦИЯ об обрыве в цепи регулирования (LBA)
- ВСТРОЕННЫЙ ИНТЕРФЕЙС RS'485 (протокол ОВЕН)
- КОНФИГУРИРОВАНИЕ НА ПК или с лицевой панели прибора
- УРОВНИ ЗАЩИТЫ НАСТРОЕК для разных групп специалистов
Технические характеристики:
Питание:
|
Напряжение питания
|
90…245 В переменного тока
|
|
Частота напряжения питания
|
47...63 Гц
|
Функции входов:
|
Количество универсальных входов
|
2
|
|
Функции входа 1
|
измерительный
|
|
Функции входа 2
|
измерительный (в т.ч. датчик положения)
|
|
дополнительный (дистанционный пуск/остановка регулирования)
|
Универсальные измерительные входы:
|
Типы входных датчиков и сигналов, подключаемых к измерительным входам
|
см. таблицу «Характеристики измерительных датчиков»
|
|
Время опроса входа
|
не более 1 с
|
|
Входное сопротивление при подключении источника сигнала:
|
|
|
– тока
|
100 Ом ± 0,1 % (при подключении внешнего резистора)
|
|
– напряжения
|
не менее 100 кОм
|
|
Предел допустимой основной погрешности:
|
|
|
– при использовании термопреобразователя сопротивления
|
±0,5 %
|
|
– для остальных видов сигналов
|
±0,25 %
|
Дополнительный вход (вход 2):
|
Сопротивление внешнего ключа:
|
|
|
– в состоянии «замкнуто»
|
менее 1 кОм
|
|
– в состоянии «разомкнуто»
|
более 100 кОм
|
Выходы:
|
Количество выходных устройств
|
2
|
Интерфейс связи:
|
Тип интерфейса
|
RS-485 (протокол ОВЕН)
|
|
Скорость передачи данных
|
2.4; 4.8; 9.6; 14.4; 19.6; 28.8; 38.4; 57.6; 115.2 кбит/с
|
|
Тип кабеля
|
экранированная витая пара
|
Корпус:
|
Габаритные размеры и степень защиты корпуса
|
|
Щитовой Щ1
|
96х96х70 мм, IP54*
|
|
Щитовой Щ2
|
96х48х100 мм, IP54*
|
|
Настенный Н
|
130х105х65 мм, IP44
|
|
* со стороны передней панели
|
Характеристики выходных устройств:
|
Обозн.
|
Тип выходного устройства (ВУ)
|
Электрические характеристики
|
|
Р
|
электромагнитное реле
|
1 А при 220 В 50...60 Гц, cos f > 0,4 или 30 В пост. тока
|
|
К
|
транзисторная оптопара структуры n–p–n типа
|
200 мА при 40 В пост. тока
|
|
С
|
симисторная оптопара
|
50 мА при 240 В (в имульсном режиме до 0,5 А)
|
|
И
|
цифроаналоговый преобразователь «параметр–ток 4…20 мА»
|
нагрузка 0…1000 Ом, напряжение питания 15...32 В пост. тока
|
|
У
|
цифроаналоговый преобразователь «параметр–напряжение 0…10 В»
|
нагрузка не менее 2 кОм, напряжение питания 15...32 В
|
|
Т
|
выход для управления
твердотельным реле
|
выходное напряжение 4...6 В
максимальный выходной ток 50 мА
|
Характеристики датчиков и входных сигналов:
|
Тип датчика
|
Диапазон измерений
|
|
ТСП50 W100 = 1.385
|
–200…+750 °С
|
|
ТСП100 W100 = 1.385 (Pt 100)
|
–200…+750 °С
|
|
ТСП50 W100 = 1.391
|
–200…+750 °С
|
|
ТСП100 W100 = 1.391
|
–200…+750 °С
|
|
ТСП гр. 21 (R0=46 Oм, W100 = 1.391)
|
–200…+750 °С
|
|
ТСМ50 W100 = 1.426
|
–50…+200 °С
|
|
ТСМ100 W100 = 1.426
|
–50…+200 °С
|
|
ТСМ гр. 23 (R0=53 Ом, W100 = 1.426)
|
–50…+200 °С
|
|
ТСМ50 W100 = 1.428
|
–190…+200 °С
|
|
ТСМ100 W100 = 1.428
|
–190…+200 °С
|
|
термопара ТВР (А-1)
|
0…+2500 °С
|
|
термопара ТВР (А-2)
|
0…+1800 °C
|
|
термопара ТВР (А-3)
|
0…+1800 °C
|
|
термопара ТПР (В)
|
+200…+1800 °C
|
|
термопара ТЖК (J)
|
–200…+1200 °С
|
|
термопара ТХА (K)
|
–200…+1300 °С
|
|
термопара ТХК (L)
|
–200…+800 °С
|
|
термопара ТНН (N)
|
–200…+1300 °С
|
|
термопара ТПП (R)
|
0…+1750 °C
|
|
термопара ТПП (S)
|
0…+1750 °C
|
|
термопара ТМК (Т)
|
–200…+400 °C
|
|
ток 0…5 мА
|
0…100 %
|
|
ток 0…20 мA
|
0…100 %
|
|
ток 4…20 мА
|
0…100 %
|
|
напряжение –50…+50 мВ
|
0…100 %
|
|
напряжение 0…1 В
|
0…100 %
|
|
датчик положения задвижки резистивный до 2 кОм
|
0…100 %
|
|
датчик положения задвижки токовый 0...20 мА
|
0…100 %
|
Условия эксплуатации:
|
Температура воздуха, окружающего корпус прибора
|
+1…+50 °C
|
|
Атмосферное давление
|
84...106,7 кПа
|
|
Относительная влажность воздуха (при 35 °C)
|
30...80 %
|
Функциональные особенности:
- Универсальные измерительные входы:
Терморегулятор ОВЕН ТРМ212 имеет два универсальных входа, к которым могут быть подключены датчики следующих типов:
термопреобразователей соротивления ТСМ 50М/100М, ТСП 50П/100П, ТСМ гр.23, Pt100;
термопар ТХК(L), TXA(К), THH(N), ТЖК(J), ТПП(S), ТПП(R), ТПР(В), ТМК(Т), ТВР (А-1, А-2, А-3);
датчиков с унифицированным сигналом тока 0…5 мА, 0(4)…20 мА и напряжения 0…1 В, –50…+50 мВ.
- Использование входа 2 в качестве дополнительного для дистанционного управления:
К дополнительному входу (вход 2) ТРМ212 можно подключить внешний ключ для дистанционного пуска/остановки регулирования.
- Использование входа 2 для подключения датчика положения задвижки:
Ко входу 2 ТРМ212 можно подключить датчик положения задвижки следующих типов:
резистивный (до 2 кОм);
токовый (0...20 мА).
- Цифровая фильтрация и коррекция входного сигнала:
ПИД-регулятор ОВЕН ТРМ212 осуществляет цифровую фильтрацию входного сигнала от помех и коррекцию измерительной характеристики датчика («сдвиг», «наклон»).
Для датчиков с унифицированным выходным сигналом тока или напряжения осуществляется масштабирование шкалы.
- ПИД-регулятор:
Прибор ОВЕН ТРМ212 осуществляет ПИД-регулирование измеренной или вычисленной величины, управляя:
электроприводом запорно-регулирующего (КЗР) или трехходового клапана (при этом ПИД-регулятор должен иметь два однотипных дискретных выхода – э/м реле, транзисторные оптопары, симисторные оптопары, выходы для управления внешним твердотельным реле);
задвижкой с аналоговым входом (при этом ПИД-регулятор должен иметь один выход ЦАП 4…20 мА или 0…10 В).
Управление может осуществляться в автоматическом, ручном и дистанционном режимах.
Настройка коэффициентов ПИД-регулятора на объекте осуществляется автоматически (автонастройка).
- Аварийная сигнализация о выходе регулируемой величины за заданные пределы:
Терморегулятор ОВЕН ТРМ212 контролирует нахождение регулируемой величины в заданных пределах. Прибор выдает аварийный сигнал в одном из следующих случаев, когда значение измеренной величины:
1) выходит за заданный диапазон;
2) превышает уставку регулятора на заданную величину;
3) меньше уставки регулятора на заданную величину;
4) находится в заданном диапазоне;
5) аналог. п. 1 с блокировкой 1-го срабатывания;
6) аналог. п. 2 с блокировкой 1-го срабатывания;
7) аналог. п. 3 с блокировкой 1-го срабатывания;
8) превышает заданную величину по абсолютному значению;
9) меньше заданной величины по абсолютному значению;
10) аналог. п. 8 с блокировкой 1-го срабатывания;
11) аналог. п. 9 с блокировкой 1-го срабатывания.
Тип аварийной сигнализации задается пользователем.
При работе с аналоговой задвижкой аварийный сигнал можно подать на второй (свободный) выход прибора, к которому подключается какое-либо сигнальное устройство (лампа, звонок и т.п.).
- Сигнализация об обрыве контура регулирования (LBA):
Эта функция позволяет определить аварию в контуре регулирования. Прибор контролирует скорость регулируемой величины и выдает сигнал, если при подаче максимального управляющего воздействия измеряемое значение регулируемой величины не меняется в течение определенного времени.
При работе с аналоговой задвижкой аварийный сигнал можно подать на второй (свободный) выход прибора, к которому подключается какое-либо сигнальное устройство (лампа, звонок и т.п.).
- Выходные устройства прибора ТРМ-212:
Выходные устройства ТРМ212 могут быть следующих типов:
э/м реле;
транзисторная оптопара;
симисторная оптопара;
выход для управления внешним твердотельным реле;
цифроаналоговый преобразователь «параметр – ток 4...20 мА»";
цифроаналоговый преобразователь «параметр – напряжение 0...10 В».
Два выходных устройства (ВУ) устанавливаются в следующих сочетаниях:
два однотипных дискретных ВУ (э/м реле, транзисторные или симисторные оптопара, выходы для управления внешним твердотельным реле);
ВУ1 – аналоговое (ЦАП 4...20 мА или 0...10 В) для управления аналоговой задвижкой, ВУ2 – дискретное для подключения внешней аварийной сигнализации.
- Интерфейс RS-485:
В ТРМ212 установлен модуль интерфейса RS-485, организованный по стандартному протоколу ОВЕН.
Интерфейс RS-485 позволяет:
конфигурировать прибор на ПК (программа-конфигуратор предоставляется бесплатно);
передавать в сеть текущие значения измеренной величины и выходной мощности регулятора, а также любых программируемых параметров.
Подключение ТРМ212 к ПК производится через адаптер ОВЕН АС3-М или АС4.

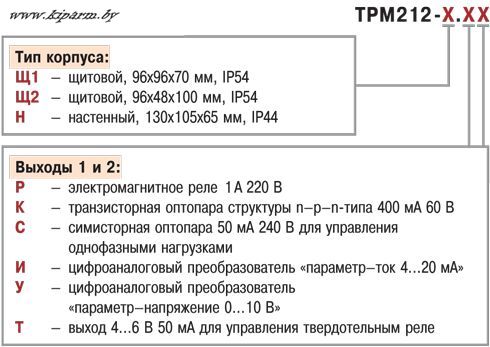

Пример оформления модификации при заказе:
ВНИМАНИЕ! В отличие от ТРМ12 при заказе ТРМ212, тип входа не указывается, так как во всех модификациях данного прибора вход является универсальным!!!
Например:
ТРМ212-Н.РР – это прибор в настенном корпусе, с универсальным входом, предназначенный для управления задвижкой с электромеханическим приводом с релейным управлением "больше/меньше", 220 В (1й выход – реле "больше", 2й выход – реле "меньше").
ТРМ212-Н.УР – это прибор в настенном корпусе, с универсальным входом, предназначенный для управления задвижкой с сигналом управлния 0...10 В (1й выход – 0...10 В, 2й выход – реле для сигнализации).
Позиции:
стандартные позиции присутствующие на складе:
ТРМ212-Н.РР
ТРМ212-Щ1.ИР
ТРМ212-Щ1.КК
ТРМ212-Щ1.РР
ТРМ212-Щ2.ИР
ТРМ212-Щ2.РР
позиции на заказ (срок поставки 2-3 недели):
ТРМ212-Н.ИК
ТРМ212-Н.ИР
ТРМ212-Н.ИС
ТРМ212-Н.ИТ
ТРМ212-Н.КК
ТРМ212-Н.СС
ТРМ212-Н.ТТ
ТРМ212-Н.УК
ТРМ212-Н.УР
ТРМ212-Н.УС
ТРМ212-Н.УТ
ТРМ212-Щ1.ИК
ТРМ212-Щ1.ИС
ТРМ212-Щ1.ИТ
ТРМ212-Щ1.СС
ТРМ212-Щ1.ТТ
ТРМ212-Щ1.УК
ТРМ212-Щ1.УР
ТРМ212-Щ1.УС
ТРМ212-Щ1.УТ
ТРМ212-Щ2.ИК
ТРМ212-Щ2.ИС
ТРМ212-Щ2.ИТ
ТРМ212-Щ2.КК
ТРМ212-Щ2.СС
ТРМ212-Щ2.ТТ
ТРМ212-Щ2.УК
ТРМ212-Щ2.УР
ТРМ212-Щ2.УС
ТРМ212-Щ2.УТ
Сроки поставки: в наличии
В государственном реестре средств измерений РБ: Да
