ОВЕН ТРМ202 / Измеритель-регулятор двухканальный с RS-485.
Краткое описание:
Назначение прибора ТРМ202:
Терморегулятор ОВЕН ТРМ202 – аналог ОВЕН 2ТРМ1 с интерфейсом RS -485.
Предназначен для применения в сфере измерения температуры, регистрации или регулирования температуры теплоносителей и различных сред в холодильной технике, сушильных шкафах, печах различного назначения, пастеризаторах и другом технологическом оборудовании, а также для измерения других физических параметров (веса, давления, влажности и т. п.).
Прибор выпускается в корпусах 3-х типов: настенном Н и щитовых Щ1, Щ2.
Функциональные возможности измерителя-регулятора ТРМ202:
- ДВА УНИВЕРСАЛЬНЫХ ВХОДА для подключения широкого спектра датчиков температуры, давления, влажности и др. Можно подключать два датчика разного типа
- ДВА НЕЗАВИСИМЫХ КАНАЛА РЕГУЛИРОВАНИЯ измеряемых величин по двухпозиционному закону или аналоговому П-закону
- РЕГУЛИРОВАНИЕ И ОДНОВРЕМЕННАЯ РЕГИСТРАЦИЯ измеряемой величины при установке ЦАП 4…20 мА в качестве второго выходного устройства
- ОДНОКАНАЛЬНОЕ ТРЕХПОЗИЦИОННОЕ РЕГУЛИРОВАНИЕ (с двумя разными уставками)
- ВЫЧИСЛЕНИЕ И РЕГУЛИРОВАНИЕ РАЗНОСТИ измеряемых величин
- ВЫЧИСЛЕНИЕ И ИНДИКАЦИЯ КВАДРАТНОГО КОРНЯ из измеряемой величины (например, для регулирования мгновенного расхода)
- ВСТРОЕННЫЙ ИНТЕРФЕЙС RS -485 (протокол ОВЕН, Modbus ASCII/RTU*)
- КОНФИГУРИРОВАНИЕ НА ПК или с лицевой панели прибора
- БЫСТРЫЙ ДОСТУП К ИЗМЕНЕНИЮ УСТАВОК с лицевой панели прибора
- УРОВНИ ЗАЩИТЫ НАСТРОЕК ПРИБОРА для разных групп специалистов
* Оговаривается при заказе.

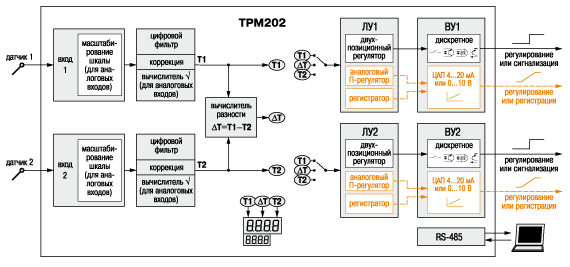

Функциональная схема прибора:
![](/images/picrures/owen/01-izmeriteli-regulyatori/02-regulatori/trm202_fun_m.gif)
Универсальные входы прибора ТРМ202:
Терморегулятор ТРМ202 имеет два универсальных входа для подключения измерительных датчиков:
- термопреобразователей сопротивления типа ТСМ или ТСП 50/100, Pt100;
- термопар ТХК, ТХА, ТНН, ТЖК, ТПП(S), ТПП(R), ТВР(А-1, 2, 3), ТПР(В), ТМК(Т);
- активных датчиков с унифицированным сигналом тока 0...5 мА, 0(4)...20 мА или напряжения -50...+50 мВ, 0...1 В.
Вычисление дополнительных функций от входных величин:
В ОВЕН ТРМ202 имеется вычислитель квадратного корня из значения входного сигнала. Используется с датчиками, имеющими квадратичную выходную характеристику (при измерении мгновенного расхода жидкости или газа).
Вычислитель разности вычисляет разность значений с 1-го и 2-го входов, которая по выбору пользователя может поступать на ЛУ1 или ЛУ2.

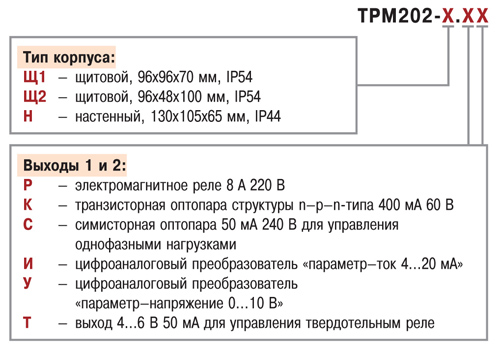

Обозначение при заказе:
![Модификации прибора ОВЕН ТРМ202 с RS-485](/images/picrures/owen/01-izmeriteli-regulyatori/02-regulatori/trm202-zakaz.jpg)
Вид модификаций:

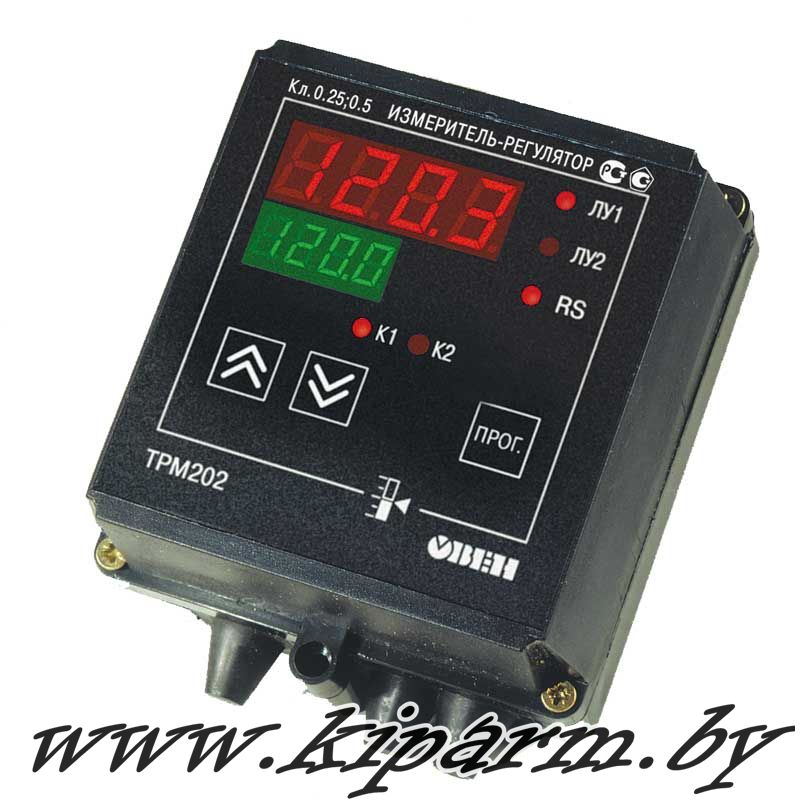

![ТРМ202.Н (настенный вариант)](/images/picrures/owen/01-izmeriteli-regulyatori/02-regulatori/trm202-n.jpg)

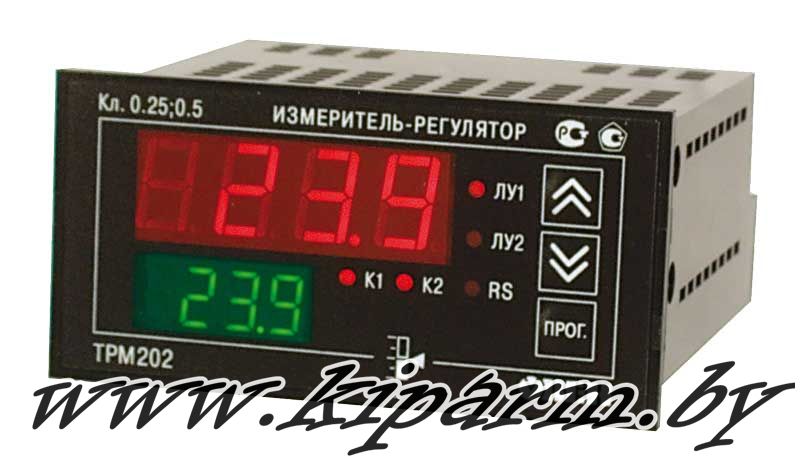

![ТРМ202.Щ (щитовое исполнение корпуса)](/images/picrures/owen/01-izmeriteli-regulyatori/02-regulatori/trm202-sh.jpg)

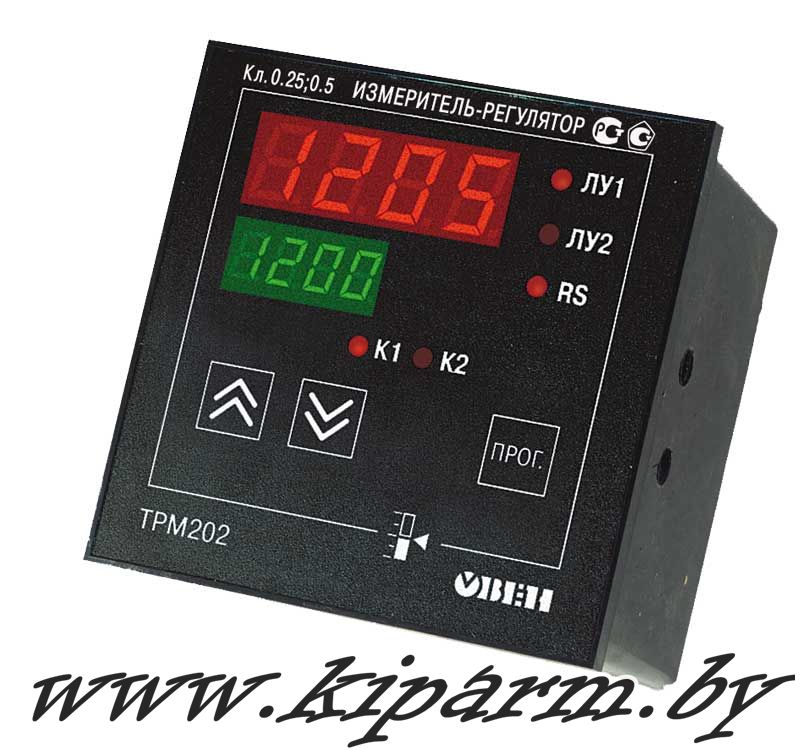

![ТРМ202.Щ (щитовое исполнение корпуса)](/images/picrures/owen/01-izmeriteli-regulyatori/02-regulatori/trm202-sh_1.jpg)
Технические характеристики:
Питание:
Напряжение питания
|
90…245 В переменного тока
|
Частота напряжения питания
|
47...63 Гц
|
Универсальные входы:
Количество универсальных входов
|
2
|
Типы входных датчиков и сигналов
|
см. таблицу «Характеристики измерительных датчиков»
|
Время опроса входа
|
1 с
|
Входное сопротивление при подключении источника сигнала:
|
– тока
|
100 Ом ± 0,1 % (при подключении внешнего резистора)
|
– напряжения
|
не менее 100 кОм
|
Предел допустимой основной погрешности:
|
– при использовании термопреобразователя сопротивления
|
±0,5 %
|
– для отальных видов сигналов |
±0,25 %
|
Выходы:
Количество выходных устройств
|
2
|
Интерфейс связи:
Тип интерфейса
|
RS-485
|
Скорость передачи данных
|
2.4; 4.8; 9.6; 14.4; 19.6; 28.8; 38.4; 57.6; 115.2 кбит/с
|
Тип кабеля
|
экранированная витая пара
|
Корпус:
Габаритные размеры и степень защиты корпуса
|
Щитовой Щ1
|
96х96х70 мм, IP54*
|
Щитовой Щ2
|
96х48х100 мм, IP54*
|
Настенный Н
|
130х105х65 мм, IP44
|
* со стороны передней панели
|
Характеристики выходных устройств:
Обозн.
|
Тип выходного устройства (ВУ)
|
Электрические характеристики
|
Р
|
электромагнитное реле
|
8 А при 220 В, cos > 0,4
|
К
|
транзисторная оптопара структуры n–p–n типа
|
400 мА при 60 В пост. тока
|
С
|
симисторная оптопара
|
50 мА при 240 В (пост. откр. симистор) или 0,5 А (симистор вкл. с частотой не более 50 Гц и tимп. = 5 мс)
|
И
|
цифроаналоговый преобразователь «параметр–ток 4…20 мА»
|
нагрузка 0…1000 Ом, напряжение питания 10...30 В пост. тока
|
У
|
цифроаналоговый преобразователь «параметр–напряжение 0...10 В»
|
нагрузка не менее 2 кОм, напряжение питания 15...32 В
|
Т
|
выход для управления твердотельным реле
|
выходное напряжение 4...6 В, макс. выходной ток 50 мА
|
Характеристики измерительных датчиков:
Код in.t
|
Тип датчика
|
Диапазон измерений
|
r385
|
ТСП50 W100 = 1.385
|
–200…+750 °С
|
r.385
|
ТСП100 W100 = 1.385 (Pt 100)
|
–200…+750 °С
|
r391
|
ТСП50 W100 = 1.391
|
–200…+750 °С
|
r.391
|
ТСП100 W100 = 1.391
|
–200…+750 °С
|
r-21
|
ТСП гр. 21 (R0=46 Oм, W100 = 1.391)
|
–200…+750 °С
|
r426
|
ТСМ50 W100 = 1.426
|
–50…+200 °С
|
r.426
|
ТСМ100 W100 = 1.426
|
–50…+200 °С
|
r-23
|
ТСМ гр. 23 (R0=53 Ом, W100 = 1.426)
|
–50…+200 °С
|
r428
|
ТСМ50 W100 = 1.428
|
–190…+200 °С
|
r.428
|
ТСМ100 W100 = 1.428
|
–190…+200 °С
|
E_A1
|
термопара ТВР (А-1)
|
0…+2500 °С
|
E_A2
|
термопара ТВР (А-2)
|
0…+1800 °C
|
E_A3
|
термопара ТВР (А-3)
|
0…+1800 °C
|
E_ _b
|
термопара ТПР (В)
|
+200…+1800 °C
|
E_ _J
|
термопара ТЖК (J)
|
–200…+1200 °С
|
E_ _K
|
термопара ТХА (K)
|
–200…+1300 °С
|
E_ _L
|
термопара ТХК (L)
|
–200…+800 °С
|
E_ _n
|
термопара ТНН (N)
|
–200…+1300 °С
|
E_ _r
|
термопара ТПП (R)
|
0…+1750 °C
|
E_ _S
|
термопара ТПП (S)
|
0…+1750 °C
|
E_ _t
|
термопара ТМК (Т)
|
–200…+400 °C
|
i 0_5
|
ток 0…5 мА
|
0…100 %
|
i 0.20
|
ток 0…20 мA
|
0…100 %
|
i 4.20
|
ток 4…20 мА
|
0…100 %
|
U-50
|
напряжение –50…+50 мВ
|
0…100 %
|
U0_1
|
напряжение 0…1 В
|
0…100 %
|
Условия эксплуатации:
Температура окружающего воздуха
|
+1...+50 °С
|
Атмосферное давление
|
86...106,7 кПа
|
Относительная влажность воздуха (при +35 °С)
|
30...80 %
|
![](http://www.owen.ru/img/spacer.gif)
Позиции:
Cтандартные позиции (со склада):
ТРМ202-Н.РР
ТРМ202-Щ1.ИИ
ТРМ202-Щ1.РИ
ТРМ202-Щ1.РР
ТРМ202-Щ1.СС
ТРМ202-Щ2.ИИ
ТРМ202-Щ2.КК
ТРМ202-Щ2.РИ
ТРМ202-Щ2.РР
Позиции на заказ (срок поставки от 2 недель):
ТРМ202-Н.ИИ
ТРМ202-Н.ИУ
ТРМ202-Н.КИ
ТРМ202-Н.КК
ТРМ202-Н.РИ
ТРМ202-Н.РС
ТРМ202-Н.РТ
ТРМ202-Н.РУ
ТРМ202-Н.СИ
ТРМ202-Н.СС
ТРМ202-Н.СТ
ТРМ202-Н.ТР
ТРМ202-Н.ТТ
ТРМ202-Н.УР
ТРМ202-Н.УУ
ТРМ202-Щ1.КИ
ТРМ202-Щ1.КК
ТРМ202-Щ1.КР
ТРМ202-Щ1.РС
ТРМ202-Щ1.РТ
ТРМ202-Щ1.РУ
ТРМ202-Щ1.СИ
ТРМ202-Щ1.СТ
ТРМ202-Щ1.СУ
ТРМ202-Щ1.ТИ
ТРМ202-Щ1.ТТ
ТРМ202-Щ1.ТУ
ТРМ202-Щ1.УИ
ТРМ202-Щ1.УР
ТРМ202-Щ1.УУ
ТРМ202-Щ2.КИ
ТРМ202-Щ2.КР
ТРМ202-Щ2.КС
ТРМ202-Щ2.РС
ТРМ202-Щ2.РТ
ТРМ202-Щ2.РУ
ТРМ202-Щ2.СИ
ТРМ202-Щ2.СС
ТРМ202-Щ2.ТИ
ТРМ202-Щ2.ТР
ТРМ202-Щ2.ТТ
ТРМ202-Щ2.УИ
ТРМ202-Щ2.УТ
