ОВЕН ТРМ201 / Измеритель-регулятор одноканальный с RS-485.
Краткое описание:
Назначение прибора ОВЕН ТРМ201:
Терморегулятор ОВЕН ТРМ201 – аналог ОВЕН ТРМ1 с интерфейсом RS-485. Применяется для измерения, регистрации или регулирования температуры теплоносителей и различных сред в холодильной технике, сушильных шкафах, печах различного назначения, пастеризаторах и другом технологическом оборудовании, а также для измерения других физических параметров (веса, давления, влажности и т. п.).

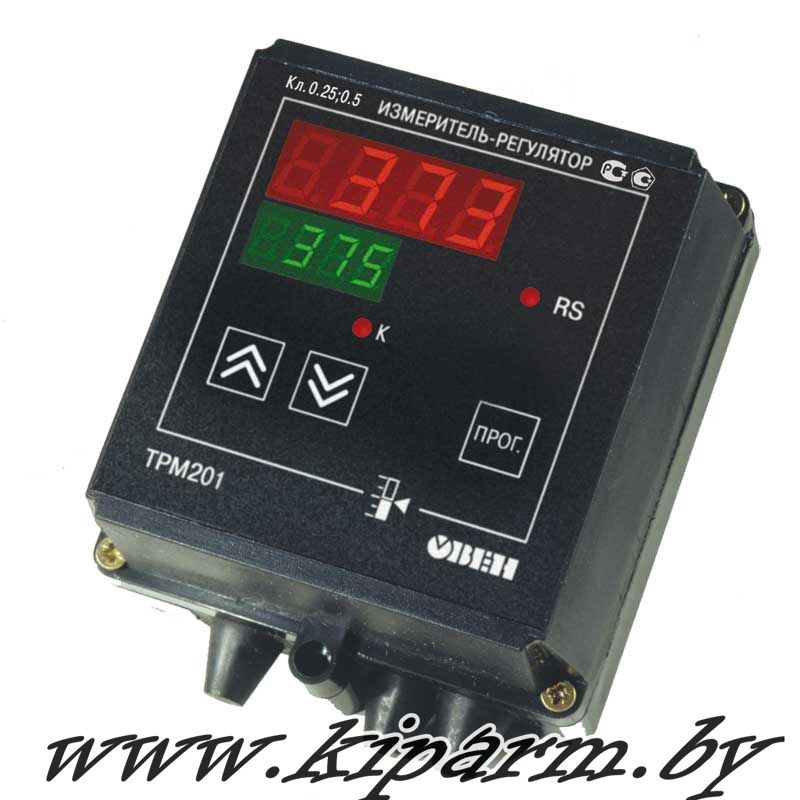

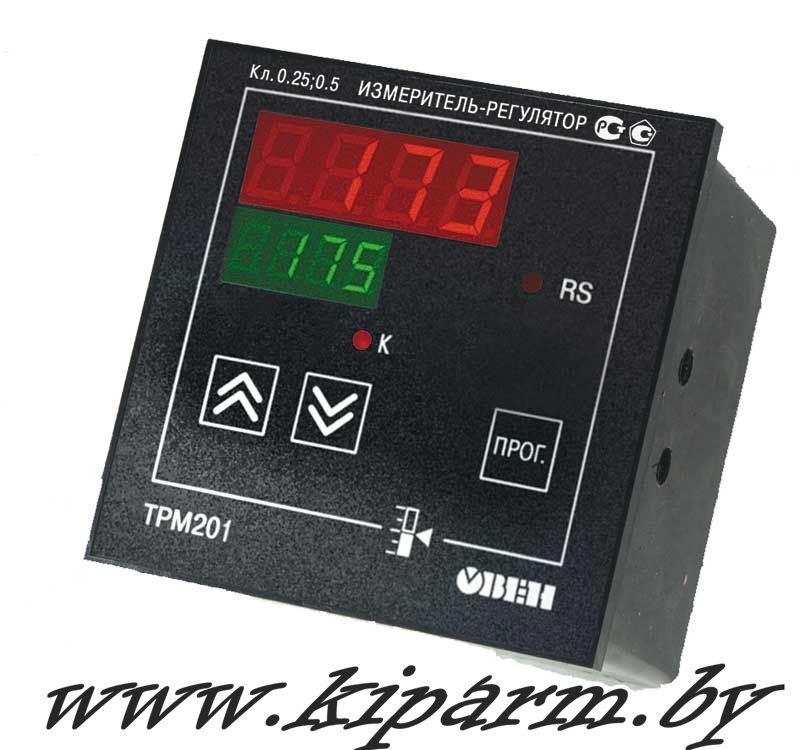

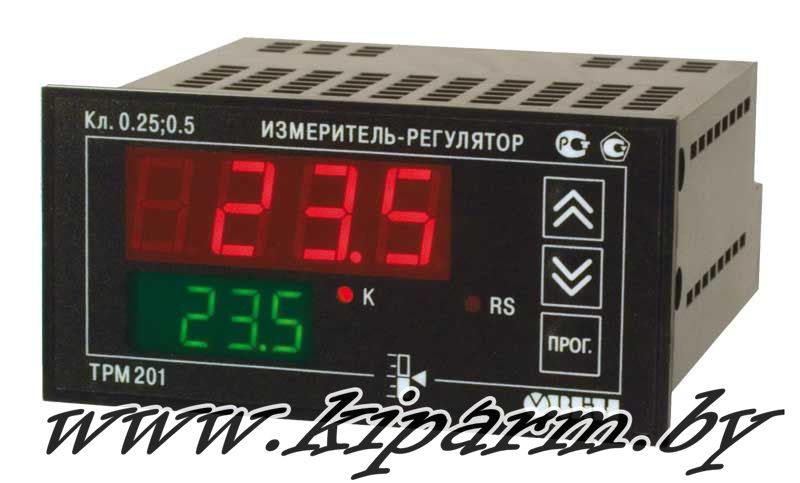

Прибор выпускается в корпусах 3-х типов: настенном Н и щитовых Щ1, Щ2.
Функциональные возможности измерителя-регулятора ОВЕН ТРМ201:
- УНИВЕРСАЛЬНЫЙ ВХОД для подключения широкого спектра датчиков температуры, давления, влажности и др.
- РЕГУЛИРОВАНИЕ входной величины:
- двухпозиционное регулирование;
- аналоговое П-регулирование.
- ЦИФРОВАЯ ФИЛЬТРАЦИЯ И КОРРЕКЦИЯ входного сигнала, масштабирование шкалы для аналогового входа
- РЕГИСТРАЦИЯ измеренной величины при установке на выходе ЦАП 4...20 мА (модификация ТРМ201-Х.И)
- ВЫЧИСЛЕНИЕ И ИНДИКАЦИЯ КВАДРАТНОГО КОРНЯ из измеряемой величины (например, для регулирования мгновенного расхода)
- ВСТРОЕННЫЙ ИНТЕРФЕЙС RS -485 (протокол ОВЕН, Modbus ASCII/RTU*)
- КОНФИГУРИРОВАНИЕ НА ПК или с лицевой панели прибора
- БЫСТРЫЙ ДОСТУП К ИЗМЕНЕНИЮ УСТАВКИ с лицевой панели прибора
- УРОВНИ ЗАЩИТЫ НАСТРОЕК ПРИБОРА для разных групп специалистов
* Оговаривается при заказе
Технические характеристики:
Питание:
|
Напряжение питания
|
90…245 В переменного тока
|
|
Частота напряжения питания
|
47...63 Гц
|
Универсальный вход:
|
Типы входных датчиков и сигналов
|
см. таблицу «Характеристики измерительных датчиков»
|
|
Время опроса входа
|
1 с
|
|
Входное сопротивление при подключении источника сигнала:
|
|
– тока
|
100 Ом ± 0,1 % (при подключении внешнего резистора)
|
|
– напряжения
|
не менее 100 кОм
|
|
Предел допустимой основной погрешности:
|
|
– при использовании термопреобразователя сопротивления
|
±0,5 %
|
|
– для остальных видов сигналов
|
±0,25 %
|
Интерфейс связи:
|
Тип интерфейса
|
RS-485
|
|
Скорость передачи данных
|
2.4; 4.8; 9.6; 14.4; 19.6; 28.8; 38.4; 57.6; 115.2 кбит/с
|
|
Тип кабеля
|
экранированная витая пара
|
Корпус:
|
Габаритные размеры и степень защиты корпуса
|
|
Щитовой Щ1
|
96х96х70 мм, IP54*
|
|
Щитовой Щ2
|
96х48х100 мм, IP54*
|
|
Настенный Н
|
130х105х65 мм, IP44
|
|
* со стороны передней панели
|
Характеристики выходных устройств:
|
Обозн.
|
Тип выходного устройства (ВУ)
|
Электрические характеристики
|
|
Р
|
электромагнитное реле
|
8 А при 220 В, cos  > 0,4
|
|
К
|
транзисторная оптопара структуры n–p–n типа
|
400 мА при 60 В пост. тока
|
|
С
|
симисторная оптопара
|
50 мА при 240 В (пост. откр. симистор) или 0,5 А (симистор вкл. с частотой не более 50 Гц и tимп. = 5 мс)
|
|
С3
|
три симисторные оптопары для управления трехфазной нагрузкой
|
50 мА при 240 В (пост. откр. симистор) или 0,5 А (симистор вкл. с частотой не более 50 Гц и tимп. = 5 мс)
|
|
И
|
цифроаналоговый преобразователь «параметр–ток 4…20 мА»
|
нагрузка 0…1000 Ом,
напряжение питания 10...30 В пост. тока
|
|
Т
|
выход для управления твердотельным реле
|
выходное напряжение 4...6 В,
макс. выходной ток 50 мА
|
Характеристики измерительных датчиков:
|
Код in.t
|
Тип датчика
|
Диапазон измерений
|
|
r385
|
ТСП50 W100 = 1.385
|
–200…+750 °С
|
|
r.385
|
ТСП100 W100 = 1.385 (Pt 100)
|
–200…+750 °С
|
|
r391
|
ТСП50 W100 = 1.391
|
–200…+750 °С
|
|
r.391
|
ТСП100 W100 = 1.391
|
–200…+750 °С
|
|
r-21
|
ТСП гр. 21 (R0=46 Oм, W100 = 1.391)
|
–200…+750 °С
|
|
r426
|
ТСМ50 W100 = 1.426
|
–50…+200 °С
|
|
r.426
|
ТСМ100 W100 = 1.426
|
–50…+200 °С
|
|
r-23
|
ТСМ гр. 23 (R0=53 Ом, W100 = 1.426)
|
–50…+200 °С
|
|
r428
|
ТСМ50 W100 = 1.428
|
–190…+200 °С
|
|
r.428
|
ТСМ100 W100 = 1.428
|
–190…+200 °С
|
|
E_A1
|
термопара ТВР (А-1)
|
0…+2500 °С
|
|
E_A2
|
термопара ТВР (А-2)
|
0…+1800 °C
|
|
E_A3
|
термопара ТВР (А-3)
|
0…+1800 °C
|
|
E_ _b
|
термопара ТПР (В)
|
+200…+1800 °C
|
|
E_ _J
|
термопара ТЖК (J)
|
–200…+1200 °С
|
|
E_ _K
|
термопара ТХА (K)
|
–200…+1300 °С
|
|
E_ _L
|
термопара ТХК (L)
|
–200…+800 °С
|
|
E_ _n
|
термопара ТНН (N)
|
–200…+1300 °С
|
|
E_ _r
|
термопара ТПП (R)
|
0…+1750 °C
|
|
E_ _S
|
термопара ТПП (S)
|
0…+1750 °C
|
|
E_ _t
|
термопара ТМК (Т)
|
–200…+400 °C
|
|
i 0_5
|
ток 0…5 мА
|
0…100 %
|
|
i 0.20
|
ток 0…20 мA
|
0…100 %
|
|
i 4.20
|
ток 4…20 мА
|
0…100 %
|
|
U-50
|
напряжение –50…+50 мВ
|
0…100 %
|
|
U0_1
|
напряжение 0…1 В
|
0…100 %
|
Условия эксплуатации:
|
Температура окружающего воздуха
|
+1...+50 °С
|
|
Атмосферное давление
|
86...106,7 кПа
|
|
Относительная влажность воздуха (при +35 °С)
|
30...80 %
|
Интерфейс RS-485:
В ТРМ201 установлен модуль интерфейса RS-485, организованный по стандартному протоколу ОВЕН, Modbus ASCII/RTU.
Интерфейс RS-485 позволяет:
- конфигурировать прибор на ПК (программа-конфигуратор предоставляется бесплатно);
- передавать в сеть текущие значения измеренной величины и уставки, а также любых программируемых параметров.
Подключение ТРМ201 к ПК производится через адаптер ОВЕН АС3.
При интеграции ТРМ201 в АСУ ТП в качестве программного обеспечения можно использовать SCADA-систему Owen Process Manager или какую-либо другую программу.

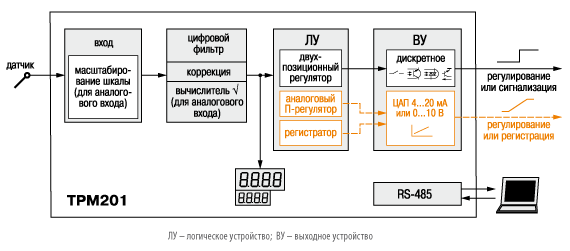

Функциональная схема прибора:
Универсальный вход прибора ТРМ201:
Терморегулятор ТРМ201 имеет один универсальный вход для подключения измерительных датчиков:
- термопреобразователей сопротивления типа ТСМ или ТСП 50/100, Pt100;
- термопар ТХК, ТХА, ТНН, ТЖК, ТПП(S), ТПП(R), ТВР(А-1, 2, 3), ТПР(В), ТМК(Т);
- активных датчиков с унифицированным сигналом тока 0...5 мА, 0(4)...20 мА или напряжения -50...+50 мВ, 0...1 В.
Логическое устройство прибора ОВЕН ТРМ1 (ЛУ):
Логическое устройство прибора ОВЕН ТРМ201 может работать в одном из 3-х режимов:
- двухпозиционный регулятор (компаратор, устройство сравнения);
- аналоговый П-регулятор;
- измеритель-регистратор.
Режим работы ЛУ определяется типом установленного в приборе выходного устройства (ВУ).
Для работы ЛУ в режиме компаратора требуется выходное устройство ключевого типа (реле, транзисторный ключ, оптосимистор, логический выход для управления внешним твердотельным реле).
Для работы в режиме П-регулятора и измерителя-регистратора требуется цифроаналоговый преобразователь с выходным сигналом 4...20 мА.
Выходные устройства прибора ОВЕН ТРМ1:
В терморегулятор ТРМ201 может быть установлено одно из перечисленных ниже выходных устройств (ВУ):
- ВУ ключевого типа – электромагнитное реле 8 А, транзисторная или симисторная оптопара, логический выход для управления внешним твердотельным реле;
- цифроаналоговый преобразователь выходного сигнала ЛУ в ток 4...20 мА с питанием от внешнего источника.
Кроме того, прибор ОВЕН ТРМ201 имеет возможность управления трехфазной нагрузкой. Для этого в прибор устанавливается ВУ, представляющее собой три симисторных оптопары, имеющие схему контроля перехода через ноль.
Тип выходного устройства, установленного в терморегуляторе, выбирается пользователем при заказе.
Режимы работы логических устройств (ЛУ1, ЛУ2):
|
Параметры
|
Режим работы ЛУ1 (ЛУ2)
|
Тип ВУ
|
Диаграмма работы ВУ
|
|
CmP1(2)=00
|
Регулятор выключен
|
–
|
–
|
|
CmP1(2)=01
|
Двухпозиционный регулятор: прямой гистерезис («нагреватель»)
|
ключевое (Р, К, С, Т, С3)
|
|
|
CmP1(2)=02
|
Двухпозиционный регулятор: обратный гистерезис («холодильник»)
|
ключевое (Р, К, С, Т, С3)
|
|
|
CmP1(2)=03
|
Двухпозиционный регулятор: П-образная логика (срабатывание при входе в границы)
|
ключевое (Р, К, С, Т, С3)
|
|
|
CmP1(2)=04
|
Двухпозиционный регулятор: U-образная логика (срабатывание при выходе за границы)
|
ключевое (Р, К, С, Т, С3)
|
|
|
dAC1(2)=o
CtL1(2)=HEAt
|
Аналоговый П-регулятор: обратное управление («нагреватель»)
|
ЦАП 4...20 мА или 0...10 В (И, У)
|
|
|
dAC1(2)=o
CtL1(2)=CooL
|
Аналоговый П-регулятор:
прямое управление («холодильник»)
|
ЦАП 4...20 мА или 0...10 В (И, У)
|
|
|
dAC1(2)=Pv
|
Измеритель-регистратор
|
ЦАП 4...20 мА (И)
|
|
|
Примечание. SP – уставка, Δ – гистерезис (параметр HYS), ХР – полоса пропорциональности П-регулятора.
|
Установка временных задержек срабатывания выходного устройства прибора:
При работе ЛУ в режиме двухпозиционного регулятора имеется возможность задания:
- времени задержки включения ВУ;
- времени задержки выключения ВУ;
- минимального времени удержания ВУ во включенном состоянии;
- минимального времени удержания ВУ в выключенном состоянии.
Схемы подключения:

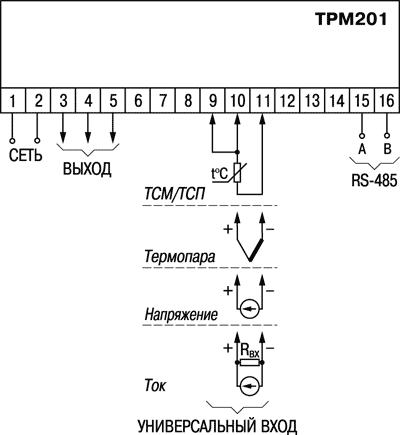

Общая схема подключения ТРМ201:

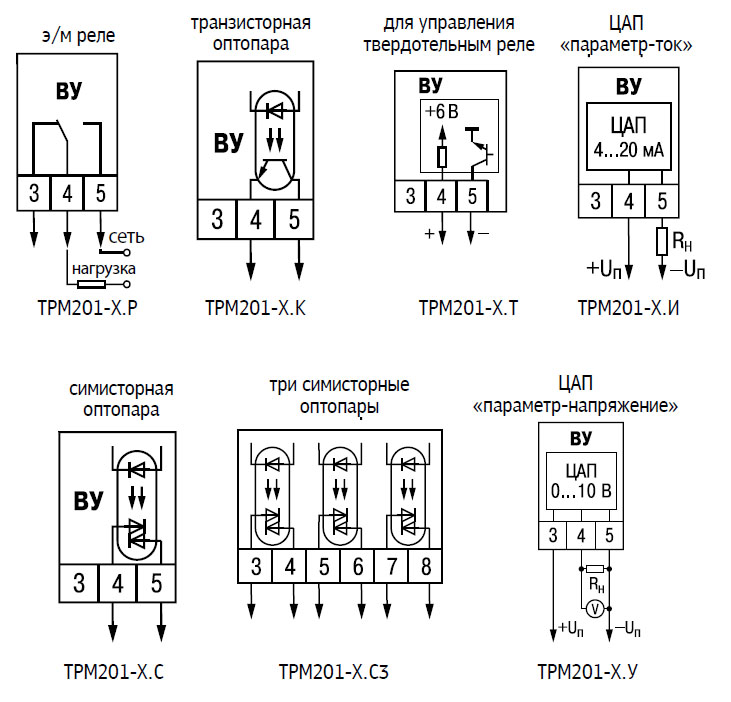

Схемы подключения выходных устройств:

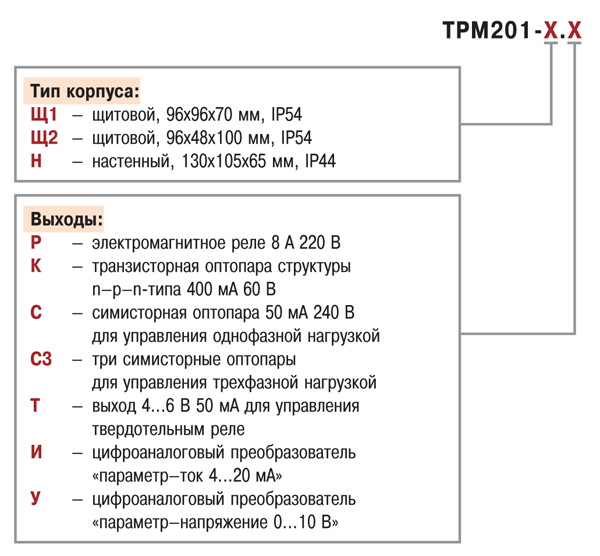

Обозначение при заказе:
Вид модификаций корпусов:
Позиции:
Стандартные позиции (со склада):
ТРМ201-Н.Р
ТРМ201-Щ1.И
ТРМ201-Щ1.Р
ТРМ201-Щ2.И
ТРМ201-Щ2.Р
ТРМ201-Щ2.С купить в РБ, цена и продажа в Минске
Позиции на заказ (срок поставки от 2 недель):
ТРМ201-Н.И
ТРМ201-Н.К
ТРМ201-Н.С
ТРМ201-Н.СЗ
ТРМ201-Н.Т
ТРМ201-Н.У
ТРМ201-Щ1.К
ТРМ201-Щ1.С
ТРМ201-Щ1.Т
ТРМ201-Щ1.У
ТРМ201-Щ2.К
ТРМ201-Щ2.Т
ТРМ201-Щ2.У
