ОВЕН ТРМ10 / Измеритель ПИД-регулятор одноканальный.
Купить измеритель пид-регулятор ТРМ10 в Республике Беларусь, ТРМ10-Н.У.УР цена Минск, прайс ТРМ10 в РБ, стоимость ТРМ10-Щ1.У.РР, продажа ТРМ10-Щ2.У.ИР, ТРМ10-Щ2.У.СР
Краткое описание:
Назначение:
Терморегулятор ОВЕН ТРМ10 предназначен для измерения температуры или другой физической величины (веса, давления, влажности и т. п.), импульсного или аналогового управления нагрузкой по пропорционально-интегрально-дифференциальному (ПИД) закону, а также для формирования дополнительного сигнала, который может быть использован для сигнализации о выходе параметра за установленные границы или для двухпозиционного регулирования.
Прибор ОВЕН ТРМ10 рекомендуется применять для управления объектами, обладающими повышенной инерционностью, где обычное двухпозиционное регулирование не обеспечивает необходимую точность. При использовании в качестве терморегулятора ОВЕН ТРМ10 может управлять как процессом нагрева, так и процессом охлаждения объекта.
Класс точности 0,5 (термопары)/0,25 (другие типы сигналов). Регулятор выпускается в корпусах 5 типов: настенном Н, монтаж на Дин-рейку Д и щитовых Щ1, Щ11, Щ2.
Основные функции ПИД-регулятора ОВЕН ТРМ10:
- УНИВЕРСАЛЬНЫЙ ВХОД для подключения широкого спектра датчиков температуры, давления, влажности, расхода, уровня и т. п.
- ПИД-РЕГУЛИРОВАНИЕ измеренной величины с использованием «нагревателя» или «холодильника»
- АВТОНАСТРОЙКА ПИД-регулятора по современному эффективному алгоритму
- ДОПОЛНИТЕЛЬНЫЙ ВЫХОД ДЛЯ СИГНАЛИЗАЦИИ о выходе регулируемой величины за установленные границы (или для двухпозиционного регулирования)
- РЕГУЛИРОВАНИЕ МОЩНОСТИ (например, для управления инфракрасной лампой) в модификации с аналоговым выходом 4...20 мА, совместно с прибором ОВЕН БУСТ
- ВОЗМОЖНОСТЬ УПРАВЛЕНИЯ ТРЕХФАЗНОЙ НАГРУЗКОЙ
- ВЫХОДНОЙ СИГНАЛ ТОКА 4...20 мА ДЛЯ РЕГИСТРАЦИИ измеренной величины (модиф. по типу выхода И)
- ВОЗМОЖНОСТЬ УПРАВЛЕНИЯ ТРЕХФАЗНОЙ НАГРУЗКОЙ (модиф. по типу выхода С3)
- ИМПУЛЬСНЫЙ ИСТОЧНИК ПИТАНИЯ 90...245 В 47...63 Гц
- ВСТРОЕННЫЙ ИСТОЧНИК ПИТАНИЯ 24 В для активных датчиков, выходных аналоговых устройств (ЦАП) и др.
- ПРОГРАММИРОВАНИЕ кнопками на лицевой панели прибора
- СОХРАНЕНИЕ НАСТРОЕК при отключении питания
- ЗАЩИТА НАСТРОЕК от несанкционированных изменений
Технические характеристики:
Питание:
|
Напряжение питания переменного тока
|
90…245 В
|
|
Частота напряжения питания
|
47...63 Гц
|
|
Потребляемая мощность
|
не более 7 ВА
|
|
Напряжение встроенного источника питания нормирующих преобразователей
|
24 ± 2,4 В
|
|
Максимально допустимый ток источника питания
|
80 мА
|
Универсальные входы:
|
Количество универсальных входов
|
1
|
|
Типы входных датчиков и сигналов
|
см. таблицу «Характеристики измерительных датчиков»
|
|
Время опроса входа:
|
|
|
– для термопреобразователей сопротивления
|
не более 0,8 с
|
|
– для других датчиков
|
не более 0,4 с
|
|
Предел основной приведенной погрешности измерения:
|
|
|
– для термоэлектрических преобразователей
|
±0,5 %
|
|
– для других датчиков
|
±0,25 %
|
Выходные устройства:
|
Количество выходных устройств
|
2
|
|
Типы выходных устройств:
|
|
|
– ПИД-регулятора (ВУ1)
|
Р, К, С, С3, Т, И, У
|
|
– двухпозиционного регулятора (ВУ2)
|
Р, К, С, Т
|
Корпус:
|
Габаритные размеры (мм) и степень защиты корпуса
|
|
Щитовой Щ1
|
96х96х65, IP54*
|
|
Щитовой Щ2
|
96х48х100, IP54*
|
|
Настенный Н
|
130х105х65, IP44
|
|
* со стороны передней панели
|
Условия эксплуатации:
|
Температура окружающего воздуха
|
–20...+50 °С
|
|
Атмосферное давление
|
84...106,7 кПа
|
|
Относительная влажность воздуха (при +35 °С и ниже без конденсации влаги)
|
30...80 %
|
Характеристики измерительных датчиков:
|
Код b1-0
|
Тип датчика
|
Диапазон измерений
|
Разрешающая способность*
|
|
01
|
ТСМ (Cu50) W100=1.426
|
–50…+200 °С
|
0,1 °С
|
|
09
|
ТСМ (50М) W100=1.428
|
–200…+200 °С
|
0,1 °С
|
|
07
|
ТСП (Pt50) W100=1.385
|
–200…+850 °С
|
0,1 °С
|
|
08
|
ТСП (50П) W100=1.391
|
–240…+1100 °С
|
0,1 °С
|
|
00
|
ТСМ (Cu100) W100=1.426
|
–50…+200 °С
|
0,1 °С
|
|
14
|
ТСМ (100М) W100=1.428
|
–200…+200 °С
|
0,1 °С
|
|
02
|
ТСП (Pt100) W100=1.385
|
–200…+850 °С
|
0,1 °С
|
|
03
|
ТСП (100П) W100=1.391
|
–240…+1100 °С
|
0,1 °С
|
|
29
|
ТСН (100Н) W100=1.617
|
–60…+180 °С
|
0,1 °С
|
|
30
|
ТСМ (Cu500) W100=1.426
|
–50…+200 °С
|
0,1 °С
|
|
31
|
ТСМ (500М) W100=1.428
|
–200…+200 °С
|
0,1 °С
|
|
32
|
ТСП (Pt500) W100=1.385
|
–200…+850 °С
|
0,1 °С
|
|
33
|
ТСП (500П) W100=1.391
|
–250…+1100 °С
|
0,1 °С
|
|
34
|
ТСН (500Н) W100=1.617
|
–60…+180 °С
|
0,1 °С
|
|
35
|
ТСМ (Cu1000) W100=1.426
|
–50…+200 °С
|
0,1 °С
|
|
36
|
ТСМ (1000М) W100=1.428
|
–200…+200 °С
|
0,1 °С
|
|
37
|
ТСП (Pt1000) W100=1.385
|
–200…+850 °С
|
0,1 °С
|
|
38
|
ТСП (1000П) W100=1.391
|
–250…+1100 °С
|
0,1 °С
|
|
39
|
ТСН (1000Н) W100=1.617
|
–60…+180 °С
|
0,1 °С
|
|
15
|
ТСМ (53М) W100=1.426 (гр. 23)
|
–50…+200 °С
|
0,1 °С
|
|
04
|
термопара ТХК (L)
|
–200…+800 °С
|
0,1 °С
|
|
20
|
термопара ТЖК (J)
|
–200…+1200 °С
|
0,1 °С
|
|
19
|
термопара ТНН (N)
|
–200…+1300 °С
|
0,1 °С
|
|
05
|
термопара ТХА (K)
|
–200…+1360 °С
|
0,1 °С
|
|
17
|
термопара ТПП (S)
|
–50…+1750 °C
|
0,1 °С
|
|
18
|
термопара ТПП (R)
|
–50…+1750 °C
|
0,1 °С
|
|
16
|
термопара ТПР (В)
|
+200…+1800 °C
|
0,1 °С
|
|
21
|
термопара ТВР (А-1)
|
0…+2500 °С
|
0,1 °С
|
|
22
|
термопара ТВР (А-2)
|
0…+1800 °C
|
0,1 °С
|
|
23
|
термопара ТВР (А-3)
|
0…+1800 °C
|
0,1 °С
|
|
24
|
термопара ТМК (Т)
|
–200…+400 °C
|
0,1 °С
|
|
12
|
ток 0…5 мА
|
0…100 %
|
0,1 %
|
|
11
|
ток 0…20 мA
|
0…100 %
|
0,1 %
|
|
10
|
ток 4…20 мА
|
0…100 %
|
0,1 %
|
|
06
|
напряжение –50…+50 мВ
|
0…100 %
|
0,1 %
|
|
13
|
напряжение 0…1 В
|
0…100 %
|
0,1 %
|
|
* При измерении температуры выше 999,9 °С и ниже минус 199,9 °С разрешающая способность прибора 1 °С
|
Характеристики выходных устройств:
|
Обозначение
|
Тип выходного устройства (ВУ)
|
Электрические характеристики
|
|
Р
|
электромагнитное реле
|
ВУ1 (ПИД-регулирование) – 4 А
ВУ2 (двухпозиционное регулирование) – 8 А
при 220 В 50 Гц, cos φ > 0,4
|
|
К
|
транзисторная оптопара n–p–n типа
|
400 мА при 60 В пост. тока
|
|
С
|
симисторная оптопара
|
50 мА при 250 В (0,5 А в импульсном режиме, 50 Гц, tимп. не более 5 мс)
|
|
С3
|
три симисторные оптопары для управления трехфазной нагрузкой
|
50 мА на каждую оптопару при 250 В (0,5 А в импульсном режиме, 50 Гц, tимп. не более 5 мс)
|
|
И
|
цифроаналоговый преобразователь «параметр–ток 4…20 мА»
|
нагрузка 100…800 Ом,
напряжение питания 12...30 В пост. тока
|
|
У
|
цифроаналоговый преобразователь «параметр–напряжение 0…10 В»
|
нагрузка не менее 2 кОм,
напряжение питания 16...30 В пост. тока
|
|
Т
|
выход для управления твердотельным реле
|
выходное напряжение 4...6 В,
макс. выходной ток 25 мА
|
Пример оформления модификации при заказе:

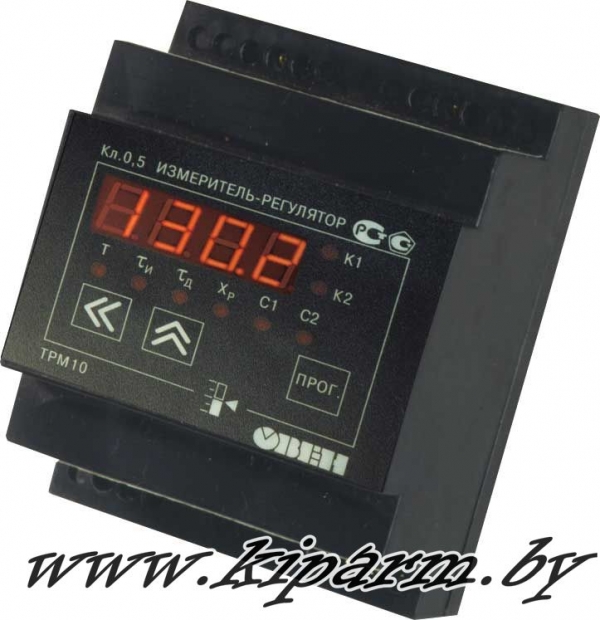

Внешний вид приборов:
Позиции:
Стандартные позиции (со склада):
ТРМ10-Н.У.РР
ТРМ10-Щ1.У.ИР
ТРМ10-Щ1.У.РР
ТРМ10-Щ1.У.СР
ТРМ10-Щ2.У.ИР
ТРМ10-Щ2.У.КР
ТРМ10-Щ2.У.РР
ТРМ10-Щ2.У.СР
Позиции на заказ (срок поставки от 2 недель):
ТРМ10-Н.У.ИК
ТРМ10-Н.У.ИР
ТРМ10-Н.У.ИС
ТРМ10-Н.У.ИТ
ТРМ10-Н.У.КК
ТРМ10-Н.У.КР
ТРМ10-Н.У.РК
ТРМ10-Н.У.РС
ТРМ10-Н.У.СР
ТРМ10-Н.У.СС
ТРМ10-Н.У.СТ
ТРМ10-Н.У.ТК
ТРМ10-Н.У.ТР
ТРМ10-Н.У.ТТ
ТРМ10-Н.У.УР
ТРМ10-Н.У.УТ
ТРМ10-Щ1.У.ИС
ТРМ10-Щ1.У.ИТ
ТРМ10-Щ1.У.КК
ТРМ10-Щ1.У.КР
ТРМ10-Щ1.У.РК
ТРМ10-Щ1.У.РС
ТРМ10-Щ1.У.РТ
ТРМ10-Щ1.У.СС
ТРМ10-Щ1.У.ТР
ТРМ10-Щ1.У.ТС
ТРМ10-Щ1.У.ТТ
ТРМ10-Щ1.У.УР
ТРМ10-Щ1.У.УС
ТРМ10-Щ1.У.УТ
ТРМ10-Щ2.У.ИК
ТРМ10-Щ2.У.ИТ
ТРМ10-Щ2.У.КК
ТРМ10-Щ2.У.КТ
ТРМ10-Щ2.У.РК
ТРМ10-Щ2.У.РС
ТРМ10-Щ2.У.РТ
ТРМ10-Щ2.У.СК
ТРМ10-Щ2.У.СС
ТРМ10-Щ2.У.СТ
ТРМ10-Щ2.У.ТК
ТРМ10-Щ2.У.ТР
ТРМ10-Щ2.У.ТС
ТРМ10-Щ2.У.ТТ
ТРМ10-Щ2.У.УК
ТРМ10-Щ2.У.УР
ТРМ10-Щ2.У.УС
ТРМ10-Щ2.У.УТ
Сроки поставки: в наличии
