ОВЕН ТРМ 138 / Универсальный измеритель-регулятор температуры, давления восьмиканальный.
Краткое описание:
Назначение прибора ОВЕН ТРМ 138:
Измеритель-регулятор ОВЕН ТРМ 138 предназначен для измерения, регистрации и регулирования температуры, давления либо другого физического параметра, одновременного управления несколькими (до 8-ми) исполнительными механизмами, а также для регистрации измеренных параметров на ЭВМ.
Терморегулятор широко применяется в многозонных печах, а также в системах защитной автоматики.

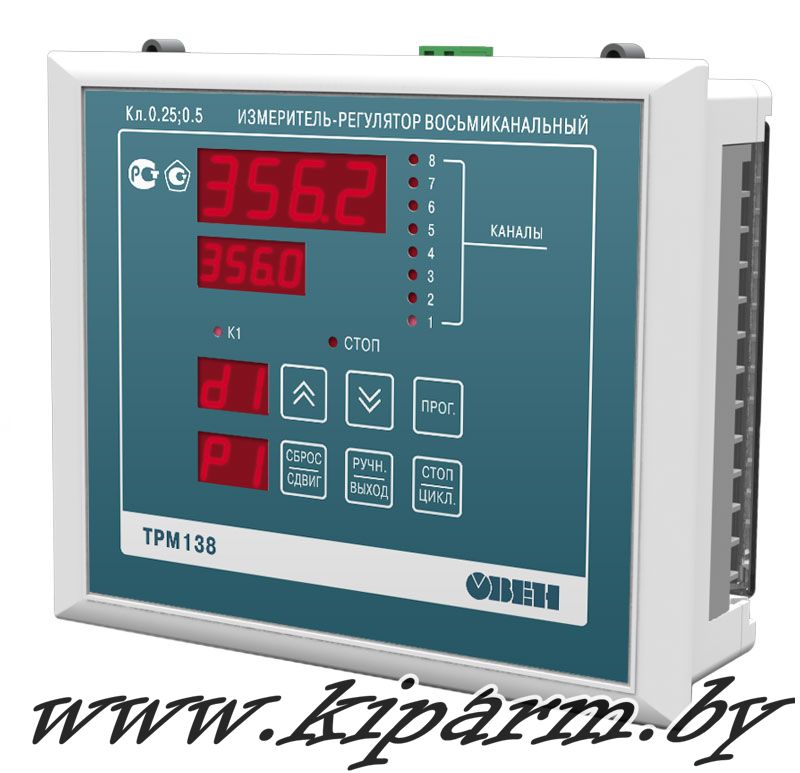

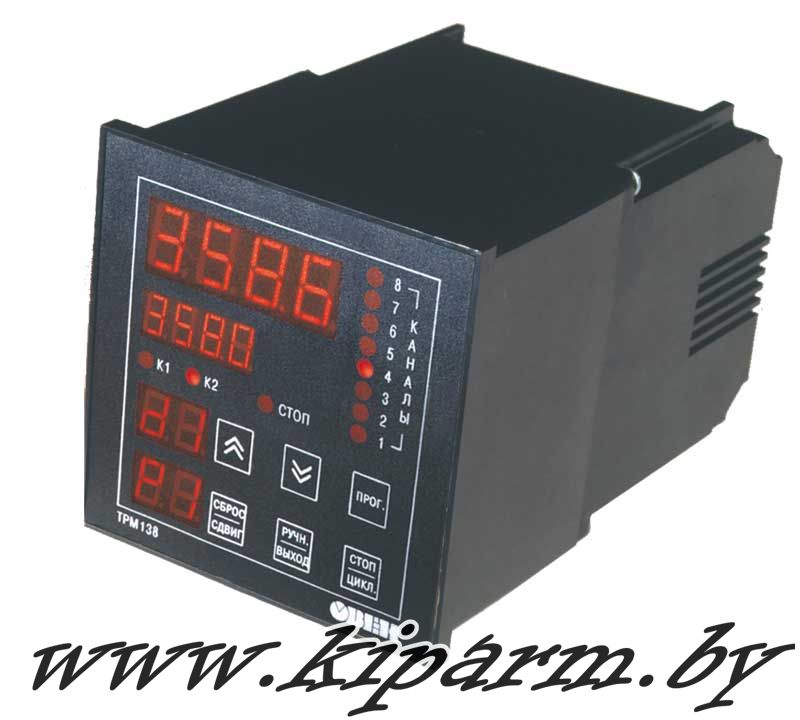

Прибор выпускается в щитовом корпусе типа Щ4 и Щ7 (Щ7 - со съемными клеммниками и меньшей глубиной щитового крепления.)
Функциональные возможности регулятора ОВЕН ТРМ 138:
- ВОСЕМЬ УНИВЕРСАЛЬНЫХ ВХОДОВ* для подключения от 1 до 8 датчиков разного типа в любых комбинациях, что позволяет одновременно измерять и контролировать несколько различных физических величин (температуру, влажность, давление и др.)
- ВЫЧИСЛЕНИЕ ДОПОЛНИТЕЛЬНЫХ ВЕЛИЧИН:
- средних значений от 2 до 8 измеренных величин;
- разностей измеренных величин;
- скорости изменения измеряемой величины.
- ДО ВОСЬМИ КАНАЛОВ РЕГУЛИРОВАНИЯ ИЛИ РЕГИСТРАЦИИ температуры, давления или других измеренных или вычисленных величин:
- регулирование по двухпозиционному закону;
- регистрация на аналоговом выходе (ток 4...20 мА).
- ОТ 1 ДО 8 ВСТРОЕННЫХ ВЫХОДНЫХ УСТРОЙСТВ различных типов в выбранной пользователем комбинации
- РЕЖИМ РУЧНОГО УПРАВЛЕНИЯ выходными устройствами
- КОНФИГУРИРОВАНИЕ функциональной схемы и установка параметров:
- кнопками на лицевой панели прибора;
- на ПК с помощью программы-конфигуратора.
- СТАНДАРТНАЯ КОНФИГУРАЦИЯ — удобный выбор из четырех возможных
- ВСТРОЕННЫЙ ИНТЕРФЕЙС RS-485 (протокол ОВЕН, Modbus ASCII/RTU**)
* Для измерения давления, влажности, расхода и др. величин используются датчики с унифицированным выходным сигналом тока 0...5 мА, 0(4)...20 мА или напряжения 0...50 мВ, 0...1 В.
** Оговаривается при заказе.
Функциональная схема прибора:
Основные блоки функциональной схемы:
ТРМ138 включает в себя следующие основные функциональные элементы:
- 8 универсальных входов;
- блоки цифровой фильтрации, коррекции и масштабирования для каждого входного сигнала;
- 8 логических устройств (ЛУ);
- 8 выходных устройств (ВУ);
- модуль интерфейса RS-485.
Пользователь может создавать любые конфигурации функциональных схем.
Универсальные входы прибора ОВЕН ТРМ138:
К восьми универсальным входам ТРМ138 могут быть подключены датчики разного типа в любой комбинации, что позволяет одновременно измерять и контролировать несколько различных физических величин.
Ко входам ТРМ138 можно подключать:
- термопреобразователи сопротивления ТСМ50М/100М, ТСП50П/100П, Pt100;
- термопары ТХК(L), ТХА(K), ТЖК(J), ТНН(N), ТПП(R), ТПП(S), ТВР(А-1);
- датчики с унифицированным выходным сигналом тока 0...5 мА, 0...20 мА, 4...20 мА;
- датчики с унифицированным выходным сигналом напряжения 0...50 мВ, 0...1 В.
Цифровая фильтрация и коррекция входного сигнала:
ОВЕН ТРМ138 осуществляет цифровую фильтрацию входного сигнала от помех и коррекцию измерительной характеристики датчика ("сдвиг", "наклон").
Для датчиков с унифицированным выходным сигналом тока или напряжения осуществляется масштабирование шкалы.
Логические устройства (ЛУ):
Измеренные значения подаются на логические устройства (ЛУ). ЛУ могут обрабатывать входные величины, вычисляя разность, среднее арифметическое значение или скорость изменения измеряемой величины.
На сегодняшний день пользователь может задать следующие режимы работы логических устройств:
- двухпозиционный регулятор - ЛУ сравнивает измеренное значение с уставкой и выдает релейный управляющий сигнал в соответствии с заданной логикой;
- регистратор - ЛУ выдает аналоговый сигнал в диапазоне 4...20 мА, пропорциональный значению измеряемого параметра.
Для работы в режиме регистратора для соответствующего ЛУ программным путем должен быть задан этот режим и на выходе установлен ЦАП «параметр-ток 4...20 мА»
К каждому ЛУ может быть подключено одно из восьми выходных устройств, порядковый номер которого задается при программировании.
Выходные устройства (ВУ):
В приборе в зависимости от заказа могут быть установлены в различных комбинациях следующие выходные устройства:
- реле 4 А 220 В;
- транзисторные оптопары n–p–n типа 200 мА 40 В;
- симисторные оптопары 50 мА 300 В (0,5 А в импульсном режиме);
- логический выход 4...6 В 100 мА для управления твердотельным реле;
- ЦАП «параметр–ток 4...20 мА».
Любое ВУ может управляться оператором кнопками, расположенными на передней панели. Любое реле может выполнять функции аварийного, что задается программным путем.
Интерфейс связи с ЭВМ:
Прибор имеет встроенный двунаправленный интерфейс RS-485 для передачи данных и приема информации от компьютера и других приборов, оснащенных таким же интерфейсом связи.
Через этот интерфейс прибор может передавать текущее значение измеренных величин и принимать команды на изменение уставок. Кроме того, при помощи специального программного обеспечения ОВЕН может быть изменена конфигурация прибора.
Конфигурации прибора:
В настоящее время созданы и выпускаются конфигурации прибора, аналогичные по своим функциям приборам ОВЕН УКТ38, ТРМ34 и ТРМ38. Кроме того, создана новая конфигурация, обеспечивающая контроль одного датчика и поддержание по двухпозиционному (вкл./выкл.) закону восьми независимых уставок.
Гибкая изменяемая структура прибора позволяет в кратчайшие сроки создавать любые конфигурации для решения широкого спектра задач автоматизации.
Стандартные конфигурации:
|
|
|

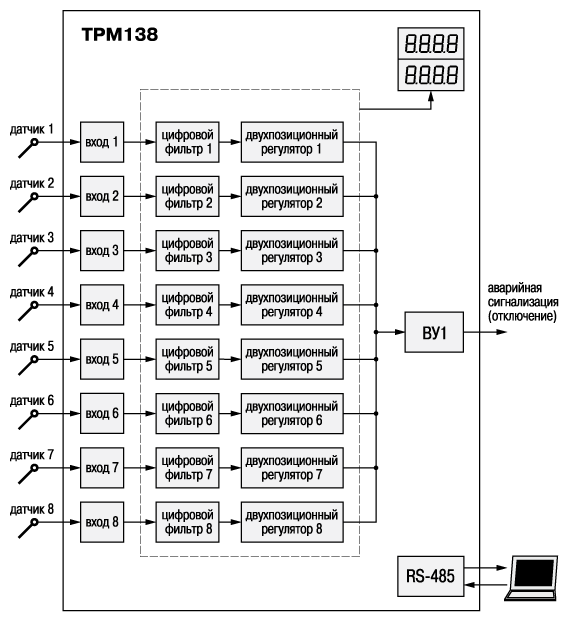

Функциональная схема ТРМ138 с восемью входами для подключения датчиков, 8-ю двухпозиционными регуляторами, формирующими сигнал «Авария», и одним выходным устройством
(аналог УКТ38).
Может использоваться в качестве аварийного сигнализатора в многозонных печах в пищевой, металлургической и других отраслях промышленности
|
|
|
|

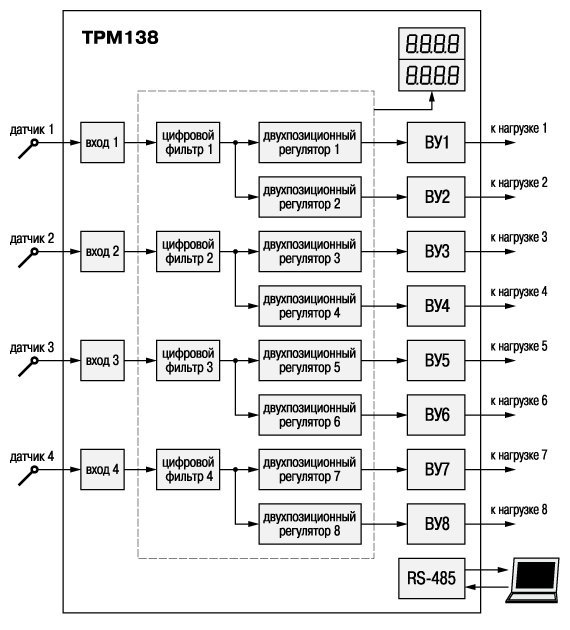

Функциональная схема ТРМ138 с четырьмя входами для подключения датчиков, 8-ю двухпозиционными регуляторами, формирующими сигнал управления, и 8-ю выходными устройствами
(аналог ТРМ34).
Может использоваться для контроля температуры и двухступенчатого управления процессом нагрева в технологическом оборудовании, содержащем до четырех зон нагрева и требующем быстрого разогрева при начале работы (в хлебопекарных печах, термопластавтоматах, экструдерах и др.)
|
|
|
|

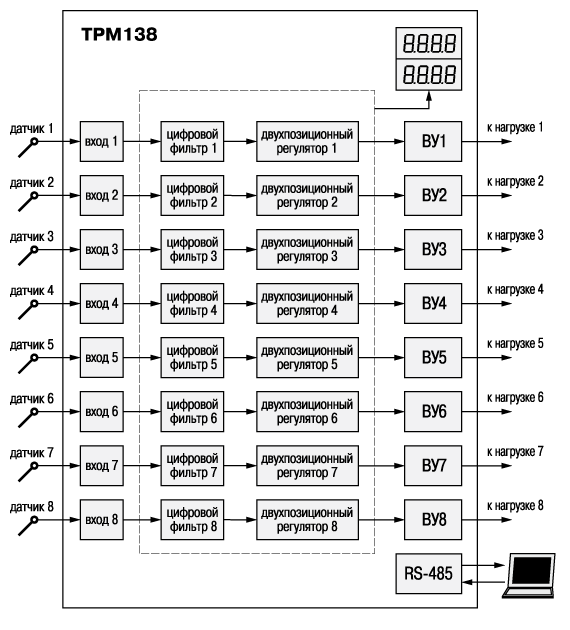

Функциональная схема ТРМ138 с восемью входами для подключения датчиков, 8-ю двухпозиционными регуляторами, формирующими сигнал управления, и 8-ю выходными устройствами
(аналог ТРМ38).
Может использоваться в качестве восьмиканального регулятора температуры либо другой физической величины в многозонных печах туннельного типа, в хлебопекарном производстве и другом технологическом оборудовании
|
|
|
|

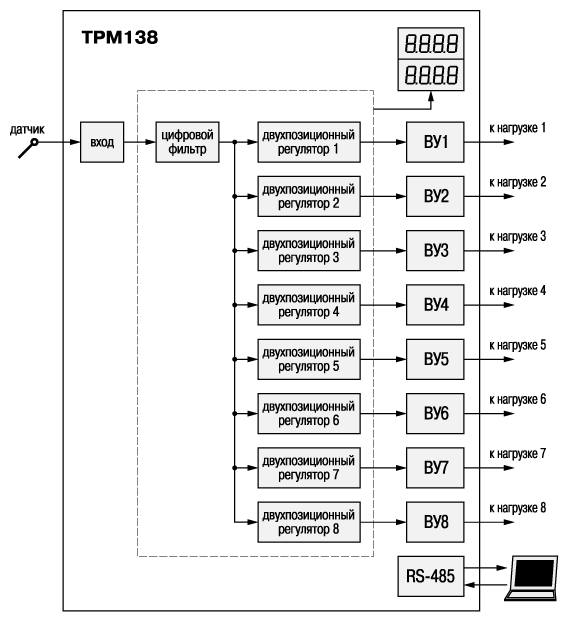

Функциональная схема ТРМ138 с одним входом для подключения датчика, 8-ю двухпозиционными регуляторами, формирующими сигнал управления и 8-ю выходными устройствами.
Может использоваться для контроля температуры одним датчиком и поддержания по двухпозиционному закону восьми независимых уставок.
|
|

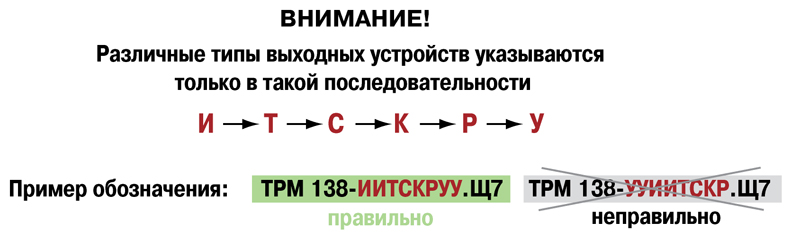

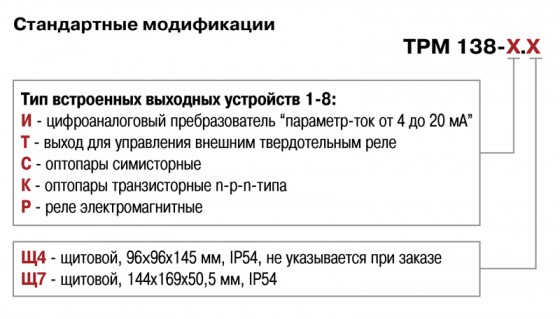

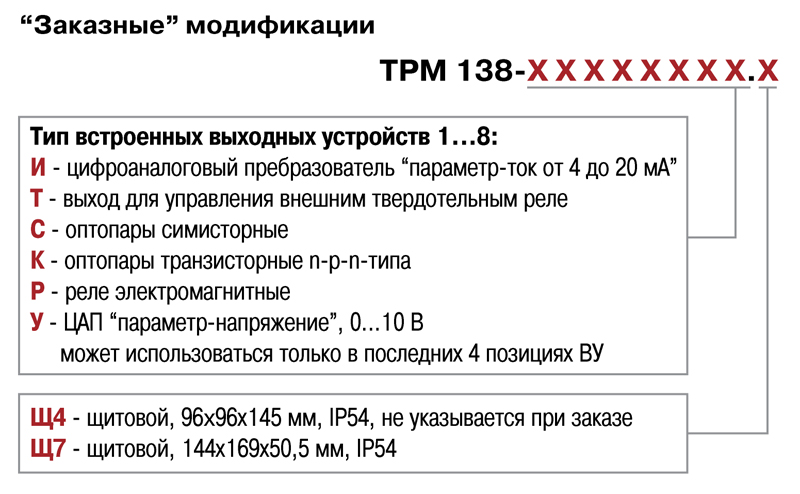

Обозначение модификаций при заказе:
Вид модификаций корпусов:
 |
  |
| Щ4 – корпус щитового крепления с размерами 96х96х145 мм |
Щ7 – корпус щитового крепления с размерами 144×169×50,5 мм |
Технические характеристики:
|
Напряжение питания
|
90…245 В частотой 47...63 Гц
|
|
Количество универсальных входов
|
1...8
|
|
Входное сопротивление при подключении источника сигнала:
|
|
|
– тока
|
100 Ом ± 0,1 % (при подключении внешнего резистора)
|
|
– напряжения
|
не менее 100 кОм
|
|
Предел допустимой основной погрешности измерения входного параметра
|
±0,25 %
|
|
– при использовании термопары
|
±0,5 %
|
|
Время опроса одного входа
|
не более 1 с
|
|
Напряжение питания активных датчиков
|
20...28 В постоянного тока
|
|
Максимально допустимый ток
|
150 мА
|
|
Количество выходных устройств
|
8
|
|
Тип интерфейса связи с ЭВМ
|
RS-485
|
|
Скорость передачи данных
|
2.4; 4.8; 9.6; 14.4; 19.6; 28.8; 38.4; 57.6; 115.2 кбит/с
|
|
Тип кабеля
|
экранированная витая пара
|
|
Тип и габаритные размеры корпуса
|
щитовой Щ4, 96х96х145 мм
|
|
Степень защиты корпуса
|
IP54 со стороны передней панели
|
Характеристики выходных устройств:
|
Обозн.
|
Тип выходного устройства
|
Электрические характеристики
|
|
Р
|
электромагнитное реле
|
4 А при 220 В
|
|
К
|
транзисторная оптопара структуры n–p–n типа
|
200 мА при 40 В
|
|
С
|
симисторная оптопара
|
50 мА при 300 В(пост. откр. симистор) или 0,5 А (симистор вкл. с частотой не более 50 Гц и tимп. = 5 мс)
|
|
Т
|
выход для управления твердотельным реле
|
выходное напряжение – 4...6 В
максимальный выходной ток 100 мА
|
|
И
|
цифроаналоговый преобразователь «параметр–ток 4…20 мА»
|
сопротивление нагрузки 0…800 Ом
|
Характеристики измерительных датчиков:
|
Тип датчика
|
Диапазон измерений
|
Разрешающая способность
|
|
ТСМ 50М W100 = 1.426
|
–50…+200 °С
|
0,1 °С
|
|
ТСМ 50М W100 = 1.428
|
–190…+200 °С
|
0,1 °С
|
|
ТСМ 100М W100 = 1.426
|
–50…+200 °С
|
0,1 °С
|
|
ТСМ 100М W100 = 1.428
|
–190…+200 °С
|
0,1 °С
|
|
ТСП 50П W100 = 1.385
|
–200…+750 °С
|
0,1 °С
|
|
ТСП 50П W100 = 1.391
|
–200…+750 °С
|
0,1 °С
|
|
ТСП 100П W100 = 1.385 (Pt 100)
|
–200…+750 °С
|
0,1 °С
|
|
ТСП 100П W100 = 1.391
|
–200…+750 °С
|
0,1 °С
|
|
ТСМ гр. 23 (R0=53 Ом, W100 = 1.426)
|
–50…+200 °С
|
0,1 °С
|
|
термопара ТХК (L)
|
–50…+750 °С
|
0,1 °С
|
|
термопара ТЖК (J)
|
–50…+900 °С
|
0,1 °С
|
|
термопара ТНН (N)
|
–50…+1300 °С
|
1 °С
|
|
термопара ТХА (K)
|
–50…+1300 °С
|
1 °С
|
|
термопара ТПП (S)
|
0…+1750 °C
|
1 °С
|
|
термопара ТПП (R)
|
0…+1750 °C
|
1 °С
|
|
термопара ТВР (А-1)
|
0…+2500 °С
|
1 °С
|
|
ток 0…5 мА
|
0…100 %
|
0,1 °С
|
|
ток 0…20 мA
|
0…100 %
|
0,1 °С
|
|
ток 4…20 мА
|
0…100 %
|
0,1 °С
|
|
напряжение 0…50 мВ
|
0…100 %
|
0,1 °С
|
|
напряжение 0…1 В
|
0…100 %
|
0,1 °С
|
Габаритные и установочные размеры:
 |
 |
|

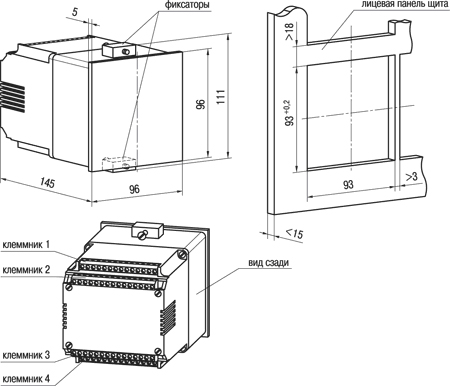

Щ4 – корпус щитового крепления,
габаритные размеры 96х96х145 мм,
степень защиты со стороны передней панели IP54
|
|
|
|

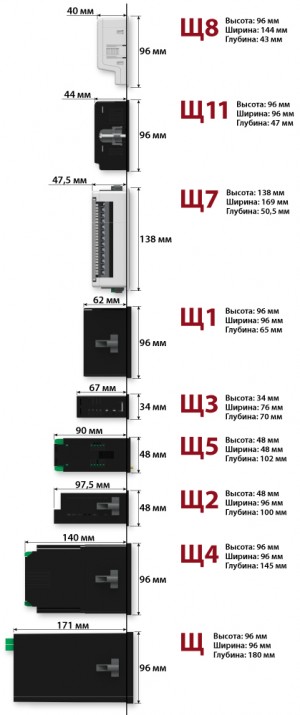

Сравнение корпусов щитового монтажа по глубине погружной части
|

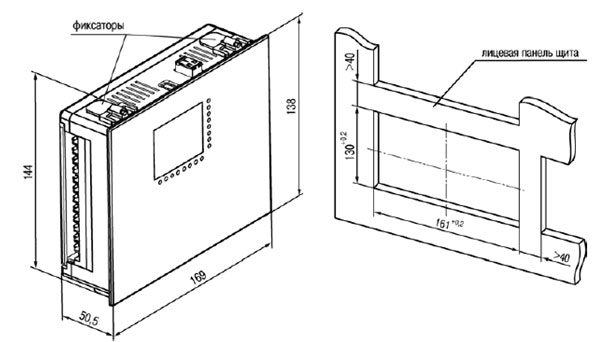

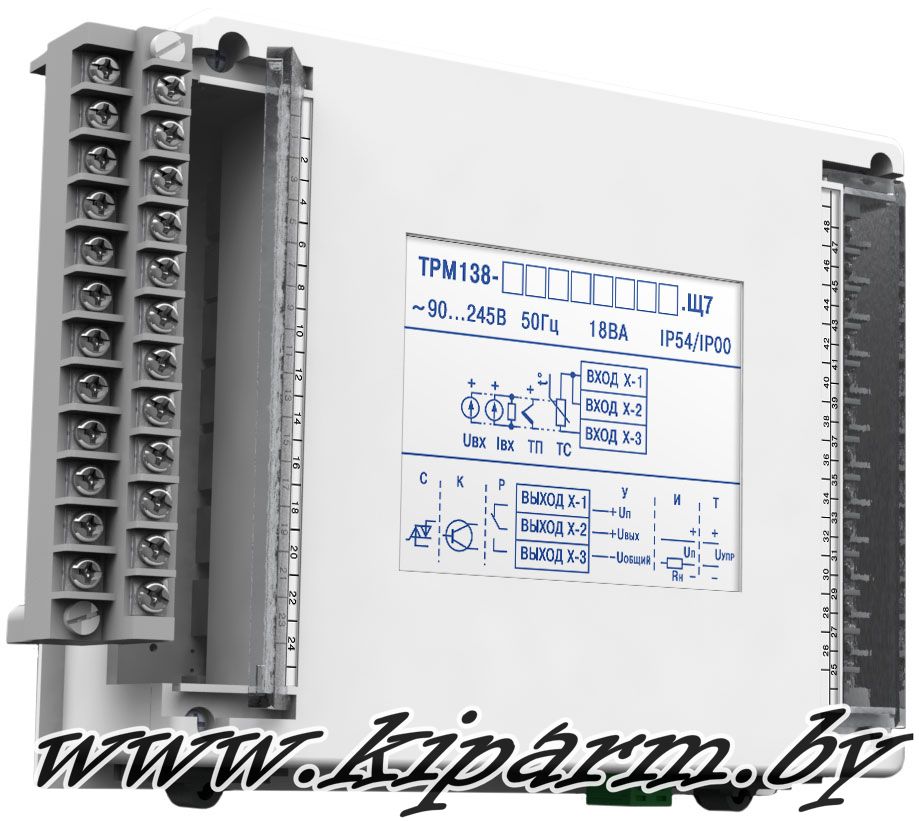

Щ7 – корпус щитового крепления с размерами 144×169×50,5 мм, степенью защиты
со стороны лицевой панели IP54 и степенью защиты корпуса – IР00.
|
Позиции:
Стандартные позиции (со склада):
ТРМ138-И продажа, прайс
ТРМ138-Р купить в РБ
ТРМ138-С цена в Минске
ТРМ138-ИИИИРРРР
Позиции на заказ (срок поставки от 2 недель):
ТРМ138-К
ТРМ138-Т
ТРМ138-ИИИИИИИР
ТРМ138-ИИИИИИКК
ТРМ138-ИИИИИИРР
ТРМ138-ИИИИИИСР
ТРМ138-ИИИИИРРР
ТРМ138-ИИИИКККК
ТРМ138-ИИИККРРР
ТРМ138-ИИИРРРРР
ТРМ138-ИИРРРРРР
ТРМ138-ИИТСККРР
ТРМ138-ИИТТРРРР
ТРМ138-ИРРРРРРР
ТРМ138-ККККРРРР
ТРМ138-ССКККРРР
ТРМ138-ССССИИИИ
ТРМ138-ССССРРРР
ТРМ138-ТТТТРРРР
Сроки поставки: в наличии
◄
