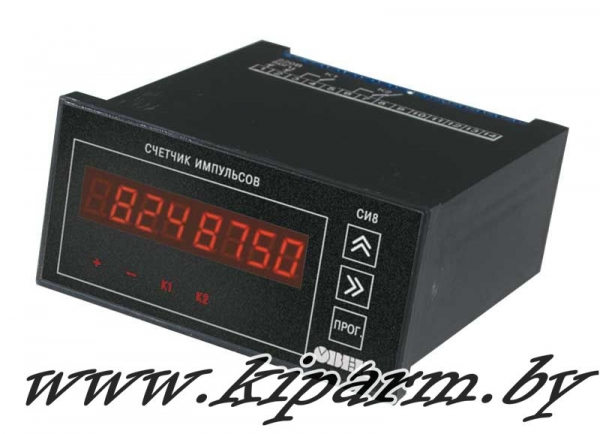

ОВЕН СИ8 / Счетчик импульсов.

Краткое описание:

Назначение:

Микропроцессорный счетчик импульсов СИ8. Используется для подсчета количества продукции на транспортере, длины наматываемого кабеля или экструзионной пленки, сортировки продукции, отсчета партий продукции, суммарного количества изделий и т.п. Встроенный в СИ8 таймер позволяет использовать прибор в качестве счетчика наработки, расходомера или для определения скорости вращения вала.

Цифровой счетчик импульсов выпускается в корпусах 3-х типов: настенном Н и щитовых Щ1, Щ2.

Функциональные возможности:

Технические характеристики прибора:

Питание:

Входы:

Счетчик импульсов:

Расходомер:

Счетчик времени:

Выходные устройства:

Корпуса:

Условия эксплуатации:

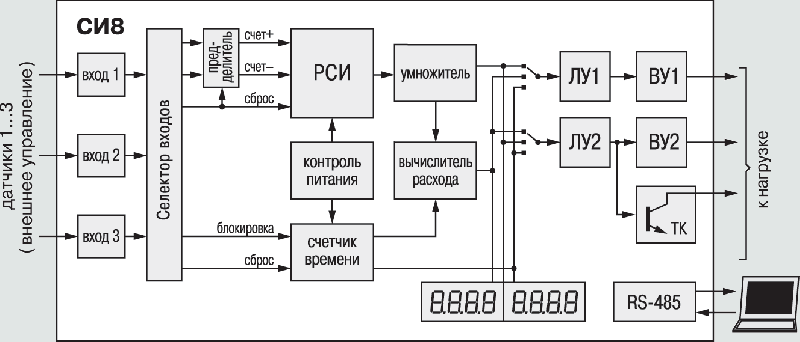

Функциональная схема прибора:

ЛУ1, ЛУ2  – логические устройства, ВУ1, ВУ2  – выходные устройства

Реверсивный счетчик импульсов (РСИ):

Основой СИ8 является реверсивный счетчик импульсов (РСИ). РСИ может осуществлять прямой, обратный или реверсивный счет поступающих на него импульсов.
При прямом счете на РСИ поступают сигналы «счет+», каждый из которых увеличивает значение счетчика на единицу.
При обратном счете на РСИ поступают сигналы «счет–», каждый из которых уменьшает значение счетчика на единицу.
При реверсивном счете учитываются оба счетных сигнала.

Счетчик времени:

В СИ8 встроен счетчик времени, который может работать в одном из двух режимов, задаваемых пользователем:

• секундомера – измерение интервалов времени до 9 ч 59 мин 59,99 сек с точностью до 0,01 с;
• счетчика времени наработки – измерение интервалов времени до 99999 ч 59 мин с точностью до 1 мин.

Внешние входные сигналы для счета, сброса или блокировки:

СИ8 имеет 3 входа для подключения внешних сигналов, которые используются для прямого или обратного счета, а также для сброса или блокировки счетчиков.

Ко входам могут быть подключены:

• элементы или устройства, имеющие «сухой» контакт (кнопки, выключатели, герконы, реле и др.);
• бесконтактные оптические, индуктивные или емкостные датчики, имеющие на выходе транзисторные ключи n–p–n-типа; для питания датчиков на клеммник прибора выведено напряжение питания +24...30 В;
• другие типы датчиков с выходным напряжением высокого уровня, не превышающим +30 В, и низкого уровня, не превышающим 0,8 В.

Режимы счета импульсов в соответствии с назначением внешних сигналов:

Назначение внешних сигналов определяется селектором входов, который позволяет выбрать один из 6 режимов счета импульсов:

• обратный счет с возможностью блокировки и сброса;
• прямой счет с возможностью блокировки и сброса;
• реверсивный счет с независимыми входами «счет+» и «счет–» и сбросом;
• реверсивный счет с определением направления счета и сбросом;
• реверсивный счет с автоматическим определением направления по трем датчикам;
• прямой счет с блокировкой и сбросом счетчиков импульсов и времени.

Сброс и блокировка счетчиков:

Счетчик импульсов можно вернуть в исходное состояние сигналом «сброс». При этом в счетчик загружается начальное значение, заданное пользователем в параметре Strt. Перезагрузка счетчика начальным значением происходит также при достижении заданных границ счета, верхней – для прямого счета и нижней – для обратного.

Счетчик времени управляется двумя типами сигналов:

• «сброс» для обнуления счетчика;
• «блокировка» для приостановки отсчета времени.

Предделитель: подсчет партий изделий:

СИ8 можно использовать для подсчета числа партий изделий. Для этого нужно задействовать предделитель, который выдает на вход РСИ импульс каждый раз после пропускания через себя целого числа Р счетных сигналов (т. е. «делит» количество поступающих импульсов на P). Если P=1, то РСИ считает непосредственно входные импульсы «счет+» или «счет–» (т. е. число изделий).

Преобразование числа в счетчике в значение физической величины:

Умножитель на выходе РСИ позволяет преобразовать накопленное в счетчике число в значение реальной физической величины путем умножения его на заданный коэффициент F. Полученное значение можно наблюдать на индикаторе, а также использовать для дальнейших расчетов.

Вычислитель расхода:

Вычислитель расхода рассчитывает скорость (ед./время) изменения физической величины за время измерения, заданное пользователем. Если параметры P и F (коэффициенты предделителя и умножителя) заданы равными 1, то вычислитель расхода покажет количество импульсов, приходящих на вход счетчика за секунду, т. е. частоту.

Управление исполнительными механизмами на основе результатов счета. Логические устройства (ЛУ):

СИ8 может управлять исполнительными механизмами (например, электродвигателем транспортера) на основе результатов счета. Два независимых логических устройства (ЛУ) сравнивают текущее значение контролируемой величины с заданными уставками и формируют сигналы управления выходными устройствами.

Контролируемой величиной может быть:

• текущее значение физической величины (сигнал с РСИ, прошедший через умножитель);
• значение, полученное вычислителем расхода;
• текущее значение счетчика времени.

СИ8 может управлять выходными устройствами (ВУ) по 7 алгоритмам:

• ВУ включено при значениях, меньших уставки;
• ВУ включено при значениях, больших уставки;
• ВУ включено, если значение находится в заданном интервале;
• ВУ выключено, если значение находится в заданном интервале;
• ВУ включается на заданное время при достижении уставки;
• ВУ включается на заданное время при значении, кратном уставке;
• ВУ изменяет состояние на противоположное при значении, кратном уставке.

(Два последних условия для счетчика времени не предусмотрены.)

Для каждого ЛУ определяется, при каком направлении счета оно активизируется: прямом, обратном или в обоих случаях.

Выходные устройства для управления исполнительными механизмами:

В cчетчике СИ8 устанавливаются 2 однотипных выходных устройства:

• э/м реле 8 А 220 В;
• оптотранзисторные ключи 200 мА 50 В;
• оптосимисторы 50 мА 300 В.

Сигналы управления ВУ имеют гальваническую развязку от схемы прибора. Сигнал с ВУ2 дублируется транзисторной оптопарой с открытым коллектором.

Контроль напряжения питания:

Для сохранения накопленной РСИ и счетчиком времени информации при пропадании питания в приборе предусмотрен его контроль. При «провале» питающего напряжения ниже 130 В производится запись текущих значений параметров в энергонезависимую память прибора. После восстановления нормального уровня питающего напряжения прибор включается и значения из нее извлекаются. Функцию контроля питания пользователь при желании может отключить.

Регистрация данных на ЭВМ:

По желанию заказчика в прибор может быть установлен модуль RS-485 для обмена с IBM-совместимым компьютером. По запросу от компьютера можно считать значения, получаемые РСИ, вычислителем расхода и счетчиком времени.

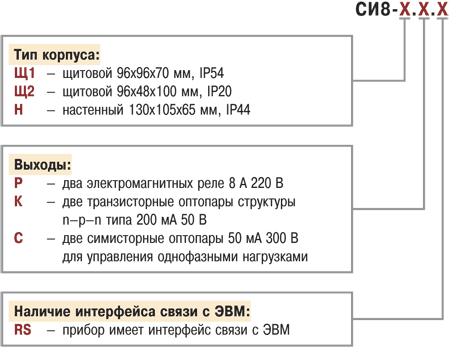

Пример обозначения модификации при заказе:

Позиции:

Стандартные позиции (присутствующие на складе):
СИ8-Н.Р
СИ8-Н.Р.RS
СИ8-Щ1.Р
СИ8-Щ1.Р.RS
СИ8-Щ2.Р
СИ8-Щ2.Р.RS
Позиции на заказ (срок поставки от 2 недель):
СИ8-Н.К
СИ8-Н.К.RS
СИ8-Н.С
СИ8-Н.С.RS
СИ8-Щ1.К
СИ8-Щ1.К.RS
СИ8-Щ1.С
СИ8-Щ1.С.RS
СИ8-Щ2.К
СИ8-Щ2.К.RS
СИ8-Щ2.С
СИ8-Щ2.С.RS
