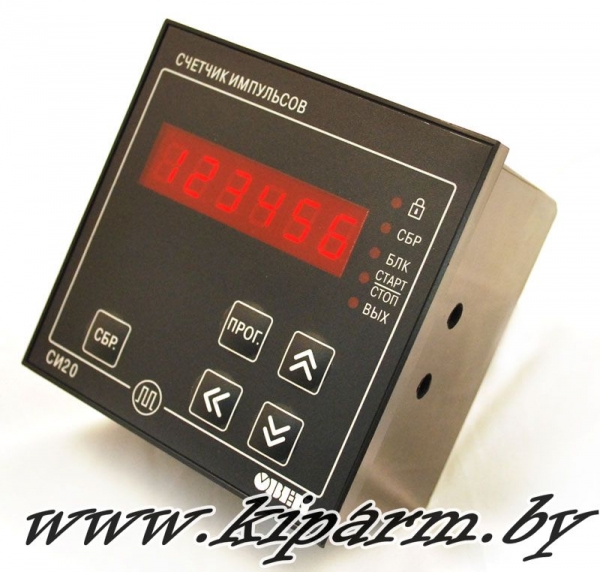

ОВЕН СИ20 / Счетчик импульсов.
купить счетчик импульсов ОВЕН СИ20 в Республике Беларусь, цена счетчика СИ20 в РБ, прайс на счетчики импульсов ОВЕН в Минске
Краткое описание:
Назначение:
Счетчик импульсов ОВЕН СИ20 входит в состав новой линейки счетчиков импульсов, отличающейся повышенной устойчивостью к различным видам электромагнитных помех. Приборы данной линейки способны работать и при отрицательных температурах до -20 °С .
К преимуществам данного счетчика можно отнести универсальный источник питания, что позволят запитывать прибор как от сети 220В, так и от сети постоянного тока 24В.
Данный прибор был специально адаптирован для управления системами дозирования жидких сред, намоточных установок (кабель, провод, экструзионная пленка и т.д.).
Микропроцессорный счетчик импульсов СИ20 может использоваться для подсчета количества продукции на транспортере или жидкости, длины наматываемого кабеля или экструзионной пленки, суммарного количества изделий и т.п.
Цифровой счетчик импульсов выпускается в корпусах 3-х типов: настенном Н и щитовых Щ1, Щ2.
Основные функциональные возможности:
- ПРЯМОЙ СЧЕТ ИМПУЛЬСОВ, поступающих от подключенных к прибору датчика
- ПЕРЕВОД КОЛИЧЕСТВА ИМПУЛЬСОВ В РЕАЛЬНЫЕ ЕДИНИЦЫ ИЗМЕРЕНИЯ продукции
- ВЫБОР ПОЗИЦИИ ДЕСЯТИЧНОЙ ТОЧКИ
- КОЭФФИЦИЕНТ МАШТАБИРОВАНИЯ
- ДВА РЕЖИМА РАБОТЫ ВЫХОДНЫХ УСТРОЙСТВ: «ДОЗАТОР», «СИГНАЛИЗАТОР»
- ЧЕТЫРЫЕ ДИСКРЕТНЫХ ВХОДА для организации счета и реализации функций стартстоп, блокировка, сброс
- УНИВЕРСАЛЬНЫЕ ВХОДЫ, позволяющие работать с датчиками PNPNPN типа, сухим контактом
- ВСТРОЕННЫЙ ИСТОЧНИК ПИТАНИЯ датчиков –24В
- УПРАВЛЕНИЕ НАГРУЗКОЙ с помощью ОДНОГО выходного устройства
- СОХРАНЕНИЕ РЕЗУЛЬТАТОВ СЧЕТА при отключении питания
- ПРОГРАММИРОВАНИЕ С КНОПОК на лицевой панели
- ПОЛНОЕ СООТВЕТСТВИЕ ТРЕБОВАНИЯМ ГОСТ Р 51522 (МЭК 61326) по электромагнитной совместимости для оборудования класса А
![](http://www.owen.ru/img/spacer.gif)
Технические характеристики:
- Прибор имеет встроенный УНИВЕРСАЛЬНЫЙ ИСТОЧНИК ПИТАНИЯ, что позволяет прибору работать как от сети с напряжением питания 90...246 В переменного тока, так и от сети постоянного тока 24В
- Один 6-ти разрядный цифровой индикатор
- Максимальная частота счета входных импульсов до 2,5 КГц
![](http://www.owen.ru/img/spacer.gif)
Технические характеристики:
Наименование
|
Значение
|
Диапазон напряжений питания постоянного тока СИ20-У.Х.Х, В
|
от 10,5 до 30
|
Диапазон напряжений питания переменного тока СИ20-У.Х.Х, В, частота, Гц
|
от 90 до 264
от 47 до 63
|
Максимальная потребляемая мощность, не более, ВА
|
5
|
Частота входных импульсов
|
2500
|
Длительность входных импульсов, мкс, не менее
|
200
|
Диапазон значения множителя
|
0,00001...99999
|
Частота входного фильтра
|
1…2500
|
Номинальное напряжение питания датчиков, В
|
24
|
Нестабильность напряжения питания датчиков, %
|
10
|
Максимальный ток нагрузки источника питания датчиков,
мА, не более
|
50
|
Количество разрядов цифрового индикатора
|
6
|
Габаритные размеры прибора:
|
|
– настенный (Н)
|
130×105×65, Щитовой Щ1 96×96×65,
|
– щитовой (Щ2)
|
96×48×100
|
Степень защиты корпуса
|
Настенный-IP44, Щитовой-IP54
|
Масса, кг, не более
|
1
|
Средний срок службы, лет, не менее
|
8
|
Межповерочный интервал, лет
|
2
|
Условия эксплуатации счетчика импульсов ОВЕН СИ20:
- Закрытые взрывобезопасные помещения без агрессивных паров и газов
- Температура окружающего воздуха от -20 до +70 °С
- Верхней предел относительной влажности 95% при 35 °С без конденсации влаги
- Атмосферное давление от 84…106,7 кПа
По устойчивости к механическим воздействиям при эксплуатации прибор соответствует группе исполнения N2 по ГОСТ 12997-84.
По устойчивости к климатическим воздействиям при эксплуатации прибор соответствует группе исполнения В4 по ГОСТ 12997-84.
Условия эксплуатации:
Прибор эксплуатируется при следующих условиях:
- закрытые взрывобезопасные помещения без агрессивных паров и газов;
- температура окружающего воздуха от минус 20 до 70 °С.

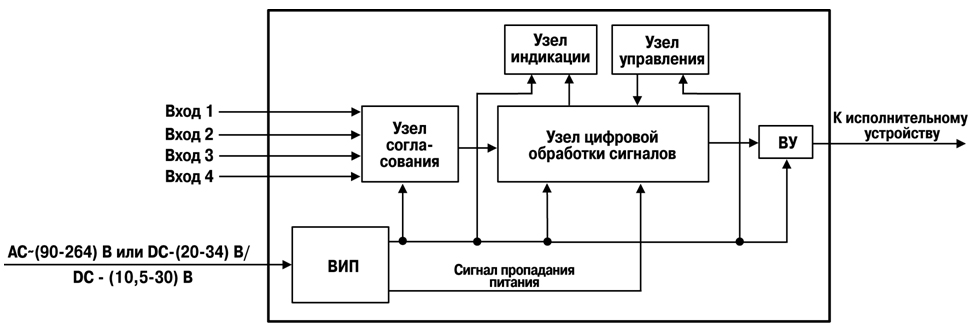

Функциональная схема прибора:
![](/images/picrures/owen/02-pribory-kontrolya-i-upravleniya/02-schetchiki-impulsov/si20-funk-shem.jpg)
Прибор имеет четыре независимых дискретных входа для подключения внешних управляющих сигналов. Узел согласования осуществляет функцию преобразования уровней входных сигналов. Обработанные им сигналы поступают в узел цифровой обработки, где происходит фильтрация входных сигналов, подсчет подаваемых на входы прибора импульсов, перевод значения счётчика в значение физическую величину, сравнение с уставкой значения сигнала перед его выдачей его в узел индикации, а так же формирование сигналов управления ВУ в соответствии с заданным алгоритмом.
Узел управления включает в себя кнопки для ввода параметров прибора. Узел индикации служит для отображения результатов измерения или параметров настройки прибора на семисегментных индикаторах и состояний счетчика с помощью светодиодных единичных индикаторов.
Выходное устройство управления может быть выполнено в виде электромагнитного реле, транзисторной оптопары или оптосимистора. Оно используются для управления нагрузкой (включения/выключения) непосредственно или через более мощные управляющие элементы, такие как пускатели, твердотельные реле, тиристоры или симисторы. ВУ имеет гальваническую развязку от схемы прибора.

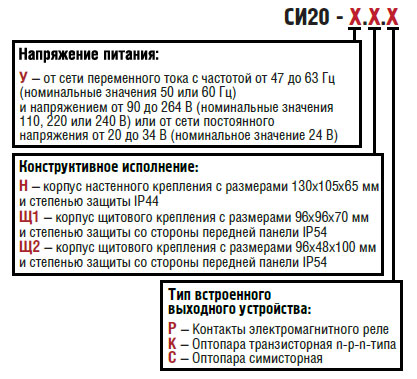

Пример оформления модификации для заказа:
![Пример заказа прибора ОВЕН СИ20 Пример заказа прибора ОВЕН СИ20](/images/picrures/owen/02-pribory-kontrolya-i-upravleniya/02-schetchiki-impulsov/si20-zakaz.jpg)
Позиции:
Стандартные позиции (со склада):
СИ20-У.Н.Р
СИ20-У.Щ1.Р
СИ20-У.Щ2.Р
Позиции на заказ (срок поставки от 2 недель):
СИ20-У.Н.К
СИ20-У.Н.С
СИ20-У.Щ1.К
СИ20-У.Щ1.С
СИ20-У.Щ2.К
СИ20-У.Щ2.С
Сроки поставки: в наличии
◄
