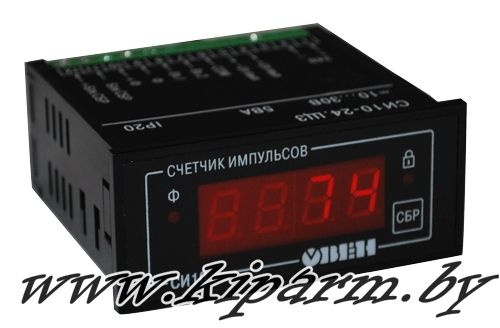

Краткое описание:
Назначение:
Счетчик импульсов ОВЕН СИ10 может использоваться для подсчета количества продукции на транспортере, подсчета числа посетителей, суммарного количества изделий и т.п.
Абсолютно простой счетчик, не требующий никаких дополнительных настроек. Нужно только подключить датчик и подать питание на прибор.
Счетчик импульсов ОВЕН СИ10 входит в состав новой линейки счетчиков импульсов, отличающейся повышенной устойчивостью к различным видам электромагнитных помех. Приборы данной линейки способны работать и при отрицательных температурах до -20 °С .
Может идти на замену давно выпускаемого СИ8, если необходим обычный счет с отображением на экране, при невысоких частотах следования импульсов.
Также следует отметить, что цена на это изделие выгодно отличается от стоимости СИ8.
Основные функ. возможности:
- ПРЯМОЙ СЧЕТ ИМПУЛЬСОВ, поступающих от подключенных к прибору датчика
- ДВА ДИСКРЕТНЫХ ВХОДА для организации счета и реализации функций «Сброс»
- В качестве датчика могут быть герконы, сухие контакты, бесконтактные датчики NPN-типа
- КНОПКА «СБРОС» НА ЛИЦЕВОЙ ПАНЕЛИ прибора, с возможностью блокировки
- СОХРАНЕНИЕ РЕЗУЛЬТАТОВ СЧЕТА при отключении питания
- ПОЛНОЕ СООТВЕТСТВИЕ ТРЕБОВАНИЯМ ГОСТ Р 51522 (МЭК 61326) по электромагнитной совместимости для оборудования класса А
Технические характеристики счетчика:
- Питание прибора осуществляется от сети постоянного напряжения в диапазоне от 10,5 до 34 В.
- Один 4-х разрядный цифровой индикатор
- МАКСИМАЛЬНЫЙ ПРЕДЕЛ СЧЕТА 9999 импульсов, после превышения заданного числа, счетчик обнуляется и счет продолжается
- Максимальная частота счета входных импульсов до 200 Гц
- Степень защиты - IP54 (со стороны передней панели)
|
Параметр
|
Значение
|
| Основные технические данные |
|
Диапазон постоянного напряжения питания, В:
|
10,5 до 30 В (номинальные значения 12 или 24 В)
|
|
Максимальная потребляемая мощность, ВА, не более
|
5
|
|
Масса, кг, не более:
|
0,5
|
|
Средний срок службы, лет
|
8
|
|
Межповерочный интервал, лет
|
2
|
|
Характеристики входов
|
|
Номинальный ток опроса датчиков, мА
|
12
|
|
Номинальное напряжение питания датчиков, В
|
24
|
|
Нестабильность напряжения питания датчиков, %
|
10
|
|
Характеристики счетчика импульсов
|
|
Частота счетных входных импульсов, Гц, не более
|
200
|
|
Длительность импульса по счетном входе, мкс, не менее
|
1250
|
|
Длительность импульса по входу сброс, мс, не менее
|
300
|
|
Частота входного фильтра, Гц
|
10
|
Предел допускаемой основной погрешности ±1 единица младшего разряда в соответствии с ГОСТ 24907.
Условия эксплуатации:
Прибор эксплуатируется при следующих условиях:
- закрытые взрывобезопасные помещения без агрессивных паров и газов;
- температура окружающего воздуха от минус 20 до 70 °С;
- верхний предел относительной влажности воздуха - не более 95 % при температуре 35 °С и более низких температурах без конденсации влаги;
- атмосферное давление от 84 до 106,7 кПа.

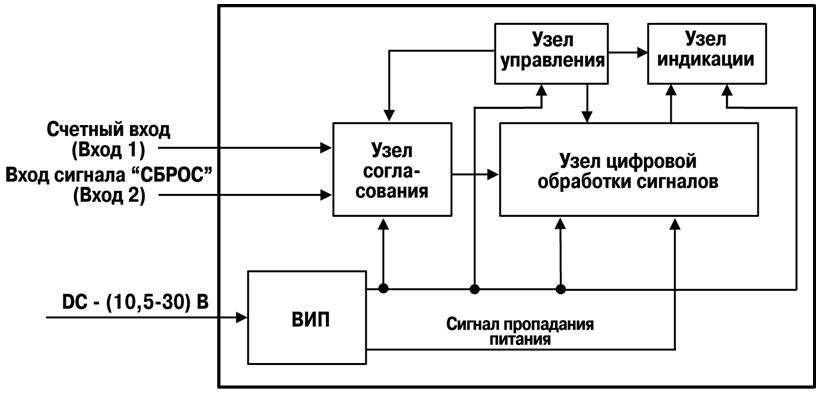

Функциональная схема прибора:
 |
| Функциональная схема прибора |
Прибор имеет два независимых дискретных входа для подключения внешних управляющих сигналов. Узел согласования осуществляет функцию преобразования уровней входных сигналов. Обработанные им сигналы поступают в узел цифровой обработки, где происходит фильтрация входных сигналов, подсчет подаваемых на входы прибора импульсов,.
Узел управления включает в себя кнопку «СБР» для обнуления счетного регистра и показаний прибора а также 2 входа для выбора режимов работы прибора – с фильтрацией счетных импульсов по длительности или без фильтрации и с блокировкой кнопки «СБРОС» или без блокировки. Выбор режима работы осуществляется подключением внешних перемычек между контактами клеммника 9 и 10, 11 и 12.
Примечание – На выводы 9-12 клеммника прибора не допускается подача внешних сигналов, данные выводы служат только для подключения перемычки.
Узел индикации служит для отображения результатов измерения количества импульсов на семисегментных индикаторах и выбранного режима работы счетчика с помощью светодиодных единичных индикаторов.
Вторичный источник питания (ВИП) осуществляет преобразование питающего напряжения для узла согласования, узла индикации, узла управления и узла цифровой обработки и формирует сигнал, свидетельствующий о пропадании питающего напряжения.
К входам прибора могут быть подключены:
- коммутационные устройства (контакты кнопок, выключателей, герконов, реле и т.п.);
- датчики, имеющие на выходе транзистор n-p-n–типа с открытым коллекторным выходом.
Для питания датчиков на винтовой клеммник прибора выведено входное питающее напряжение (выводы 4 и 5 клеммника). Также питание датчиков может осуществляться от внешнего источника питания с выходным напряжением от 12 до 34 В.
В узле цифровой обработки сигналов поступающие на вход прибора сигналы подвергаются фильтрации с помощью двух фильтров. Первый фильтр используется для фильтрации сигнала на счетном входе прибора (в зависимости от наличия/отсутствия перемычки на входе выбор режима работы – с фильтрацией или без – минимальная длительность импульсов на счетном входе может быть установлена либо 50 мс либо 1250 мкс).
Второй фильтр используется для фильтрации сигнала на входе СБРОС прибора (минимальная длительность сигнала на входе СБРОС – 300 мс).
На вход питания приборов СИ10 допускается подача питающего напряжения только от сети постоянного напряжения в диапазоне от 10,5 до 34 В (номинальные значения напряжения 12 и 24 В).

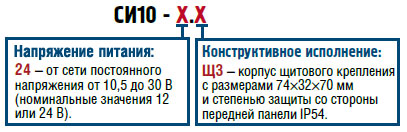

Пример оформления модификации при заказе:
Стандартная позиция:
СИ10-24.Щ3
Сроки поставки: в наличии
◄
