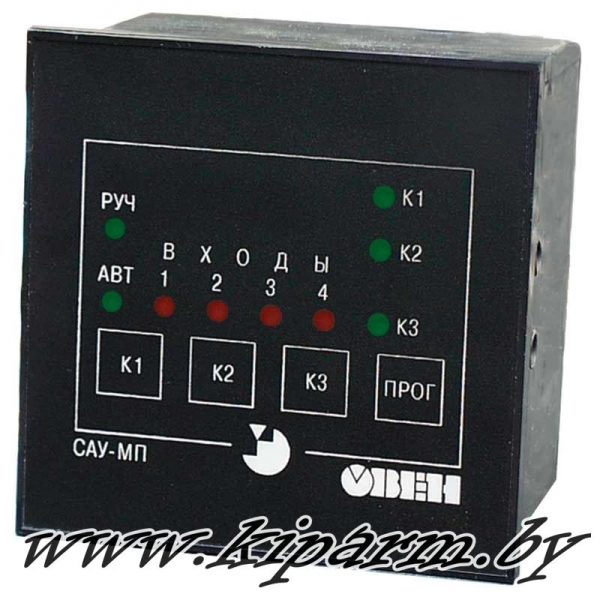

ОВЕН САУ-МП / Прибор для управления системой подающих насосов.
Купить САУ-МП-Н в Республике Беларусь, продажа контроллеров САУ-МП в Минске, САУ-МП-Щ1 цена в Минске
Краткое описание:
Назначение:
Логический микропроцессорный контроллер САУ-МП предназначен для решения задач локальной автоматизации, связанных с применением релейных схем. Применяется для управления подающими насосами в системах горячего и холодного водоснабжения, а также для поддержания уровня жидкости в резервуаре. Прибор выпускается в корпусах 2-х типов: настенном (Н) и щитовом (Щ1).
Функциональные возможности:
- БОЛЬШОЙ ВЫБОР ГОТОВЫХ АЛГОРИТМОВ работы;
- КОНТРОЛЬ В 4 Х-ТОЧКАХ пороговых значений уровня, давления, температуры и других параметров;
- ПОДКЛЮЧЕНИЕ ШИРОКОГО СПЕКТРА ДАТЧИКОВ;
- УПРАВЛЕНИЕ ТРЕМЯ ИСПОЛНИТЕЛЬНЫМИ МЕХАНИЗМАМИ (например, насосами) по выбранному алгоритму;
- РЕЖИМ РУЧНОГО УПРАВЛЕНИЯ;
- ВСТРОЕННЫЕ ТАЙМЕРЫ для установки специальных временных параметров, а также набор других функциональных элементов (счетчики, триггеры и др.);
- ВОЗМОЖНОСТЬ ЗАДАНИЯ ВРЕМЕНИ ЗАДЕРЖКИ выполнения алгоритма;
Технические характеристики:
Номинальное напряжение питания прибора
|
220 В частотой 50 Гц
|
Допустимые отклонения номинального напряжения
|
-15...+10 %
|
Количество обслуживаемых насосов
|
от 1 до 3
|
Диапазон установки временных параметров
|
от 1 с до 63 суток
|
Количество независимых входов
|
4
|
Количество выходных э/м реле
|
3
|
Макс. допустимый ток нагрузки, коммутируемый контактами встроенного реле
|
8 А при 220 В 50 Гц (cos > 0,4)
|
Габаритные размеры и степень защиты корпуса
|
|
– настенный Н
|
130х105х65 мм, IP44
|
– щитовой Щ1
|
96х96х70 мм, IP54 со стороны передней панели
|
Условия эксплуатации:
Температура окружающего воздуха
|
+5...+50 °С
|
Атмосферное давление
|
86...106,7 кПа
|
Относительная влажность воздуха (при 35 °С и ниже без конденсации влаги)
|
не более 80 %
|
Алгоритмы работы модификаций:
САУ-МП-Х.06:

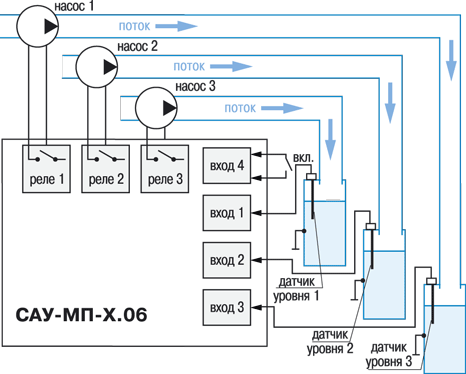

САУ-МП-Х.06 предназначен для управления тремя независимыми насосами, каждый из которых поддерживает уровень жидкости в одной из трех емкостей по показаниям трех датчиков уровня (см. рисунок). Датчики уровня подключены ко входам 1...3 прибора.
Прибор может работать по двум типам логики – прямой и обратной. Логика задается единой для всех трех каналов.
При прямой логике насос включается при размыкании контактов датчика, т. е. насос начинает накачивать в бак жидкость тогда, когда ее уровень опустится ниже уровня контактов датчика.
При обратной логике насос включается при замыкании контактов датчика, т.е. насос начинает откачивать жидкость из емкости, когда ее уровень станет выше уровня контактов датчика.
|
Модификация
САУ-МП-Х.06
|
|
САУ-МП-Х.11:

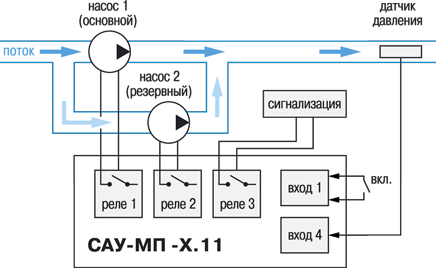

САУ-МП-Х.11 предназначен для управления двумя циркуляционными насосами, поочередно работающими на одну магистраль, с возможностью аварийной сигнализации.
На магистрали установлен датчик давления («сухой контакт»), подключаемый к входу 4. Реле 1 и 2 осуществляют управление насосами. Если отказывают оба двигателя, на реле 3 выдается сигнал аварии, например, для подключения напрямую, без всякого контроля давления, аварийного двигателя. Вход 1 используется для перехода в автоматический режим работы и для сброса аварийного сигнала.
|
Модификация
САУ-МП-Х.11
|
|
САУ-МП-Х.12:

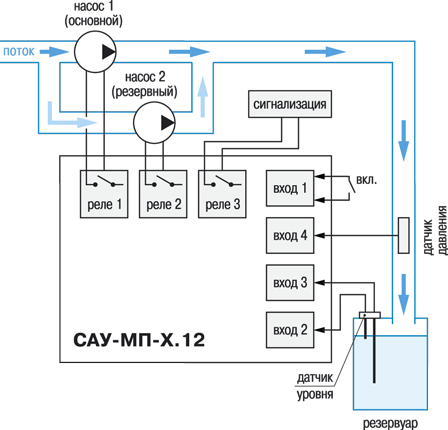

Модификация САУ-МП-Х.12 управляет двумя насосами, поочередно работающими на наполнение расходного бака.
На подающей трубе установлен датчик давления («сухой контакт»), подключаемый ко входу 4. Датчик верхнего уровня («короткий» электрод) подключается ко входу 2, а нижнего уровня («длинный» электрод) – ко входу 3.
Если уровень воды выше «короткого» электрода, насосы не работают, и так до тех пор, пока уровень не понизится ниже «длинного» электрода – включается один из насосов. Уровень воды в баке начинает повышаться, но двигатель продолжает работать до тех пор, пока вода не закроет «короткий» электрод. Двигатель выключается, а при следующем осушении длинного электрода включится двигатель другого насоса.
|
Модификация САУ-МП-Х.12 |
|
САУ-МП-Х.13:
Модификация САУ-МП-Х.13 является аналогом САУ-МП-Х.11. Отличие заключается в том, что на реле 3 при включении двигателя насоса предварительно выдается сигнал переключения обмоток двигателя на пусковой режим («треугольник–звезда»), и лишь по истечении заданного времени включается двигатель. Аварийная сигнализация отсутствует.
САУ-МП-Х.14:

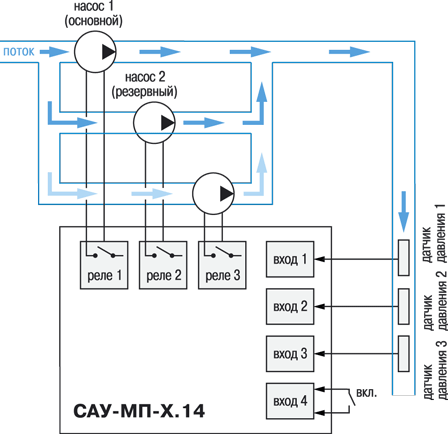

САУ-МП-Х.14 («Вальс») предназначен для управления установкой из трех циркуляционных насосов, работающих на одну магистраль. На каждом из насосов установлен свой собственный датчик давления (подключаются к входам 1-3).
Насосы работают поочередно парами 1-2, 1-3, 2-3, 1-2....
Если один из насосов отказал, то постоянно работает оставшаяся пара насосов. При включении прибора, когда должны одновременно запускаться насосы первого и второго каналов, во избежание большой нагрузки на сеть пусковыми токами двух двигателей, включение второго канала происходит с некоторым запаздыванием. Аварийная сигнализация отсутствует.
|
Модификация САУ-МП-Х.14 |
|
САУ-МП-Х.15:
САУ-МП-Х.15 также, как и САУ-МП-Х.11, предназначен для управления основным и резервным насосом и имеет возможность аварийной сигнализации. Отличие состоит в работе реле 3, которое выдает сигнал аварии при отказе любого из двух насосов, при этом включается насос, находившийся в выключенном состоянии.
Если в процессе дальнейшей работы произошел отказ и второго насоса, о его аварии сигнализирует мигание соответствующего светодиода.
САУ-МП-Х.16:
Работа САУ-МП-Х.16 аналогична САУ-МП-Х.12, но прибор этой модификации управляет работой двух насосов, работающих на осушение расходного бака. Если уровень воды выше датчика верхнего уровня, включается один из насосов (реле 1) и работает до осушения датчика нижнего уровня. В следующий раз при заливании «короткого» электрода осушать емкость будет второй насос (реле 2). Реле 3 используется для сигнализации об аварии.
САУ-МП-Х.17:
Модификация САУ-МП-Х.17 аналогична САУ-МП-Х.14, предназначена для управления насосной установкой, содержащей три подающих насоса, которые включаются поочередно и работают на одну общую магистраль, при этом каждый насос имеет свой собственный датчик давления, замыкание контактов которого свидетельствует о нормальной работе насоса.
В автоматическом режиме одновременно работает только один насос, по истечении заданного времени работы насоса происходит его выключение и включение следующего насоса в порядке: 1-й – 2-й – 3-й – 1-й – 2-й.
Если один из насосов отказал, то поочередно работают оставшиеся насосы. При выходе из строя еще одного насоса продолжает работать последний исправный насос, не выключаясь.
САУ-МП-Х.18:
САУ-МП-Х.18 управляет двумя насосами (основным и резервным), работающими на осушение емкости. Датчик верхнего уровня подключается ко входу 3 прибора, нижнего уровня – ко входу 2. Работа насосов осуществляется аналогично алгоритму САУ-МП-Х.12, но для контроля исправности насосов служит контрольная емкость. В ней установлен датчик уровня, подключенный ко входу 4. Вход 1 используется для блокировки работы насосов, реле 3 – для сигнализации об аварии.
САУ-МП-Х.20:

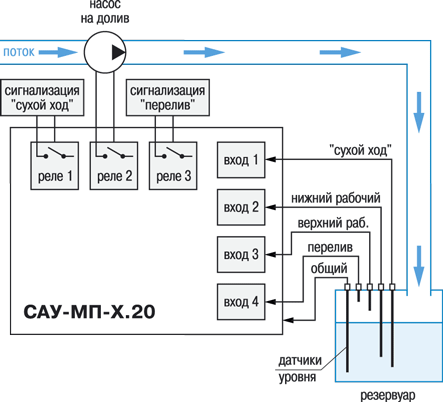

САУ-МП-Х.20 предназначен для поддержания (долива) уровня жидкости в емкости, а также для сигнализации о переполнении и защиты насоса от «сухого хода».
В емкости устанавливается пятиэлектродный кондуктометрический датчик. Ко входу 1 подключается электрод «сухого хода», ко входам 2 и 3 – датчики нижнего и верхнего рабочих уровней, ко входу 4 – электрод перелива. Пятый электрод осуществляет функцию общего.
Система работает на долив от нижнего до верхнего рабочего уровня. Включение насоса осуществляет реле 2 в зависимости от уровня жидкости в емкости. Реле 1 прибора обеспечивает защиту насоса от «сухого хода». Реле 3 используется для сигнализации о переливе.
Для предотвращения преждевременного срабатывания защиты от «сухого хода» и от перелива введены задержки включения/отключения реле при смачивании/осушении соответствующих электродов.
|
Модификация САУ-МП-Х.20 |
|

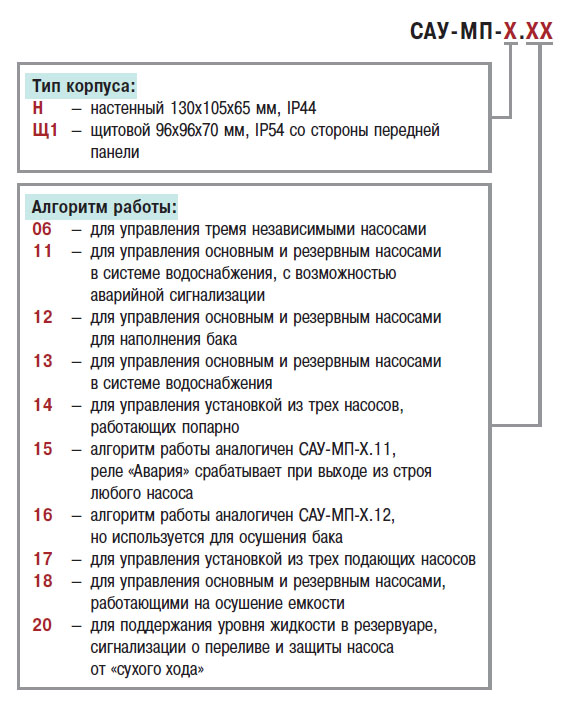

Обозначение модификации при заказе:
Комплектность:
- Прибор САУ-МП
- Комплект крепежных элементов (Н или Щ, в зависимости от типа корпуса)
- Паспорт и руководство по эксплуатации
- Гарантийный талон
Также дополнительно возможна поставка:
- Кабель САУ-МП «прибор-прибор»
- Кабель САУ-МП «ЭВМ-прибор»
Позиции:
стандартные позиции (со склада):
САУ-МП-Н.11
САУ-МП-Н.12
САУ-МП-Н.15
САУ-МП-Щ1.11
САУ-МП-Щ1.12
САУ-МП-Щ1.14
САУ-МП-Щ1.15
САУ-МП-Щ1.20
позиции на заказ (срок поставки от 2 недель):
САУ-МП-Н.06
САУ-МП-Н.13
САУ-МП-Н.14
САУ-МП-Н.16
САУ-МП-Н.17
САУ-МП-Н.18
САУ-МП-Н.20
САУ-МП-Щ1.06
САУ-МП-Щ1.13
САУ-МП-Щ1.16
САУ-МП-Щ1.17
САУ-МП-Щ1.18
Сроки поставки: в наличии
◄
