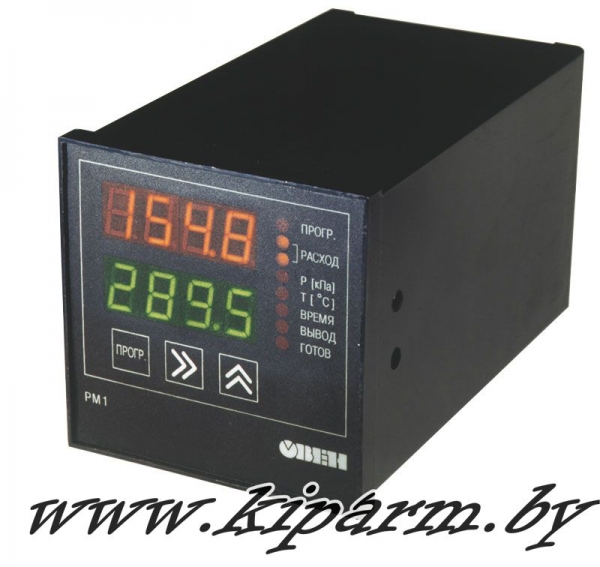

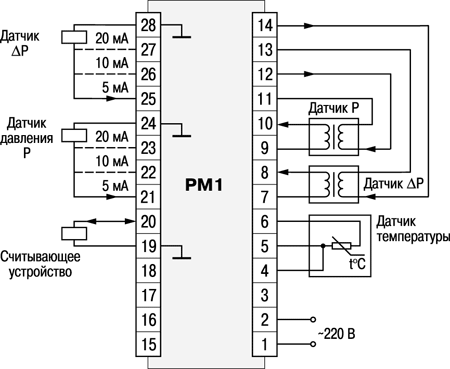

Расходомер РМ1 имеет три входа, к которым подключаются следующие датчики:

• дифманометр для определения перепада давления P;
• манометр для измерения давления P;
• термопреобразователь сопротивления типа ТСМ или ТСП для измерения температуры T.

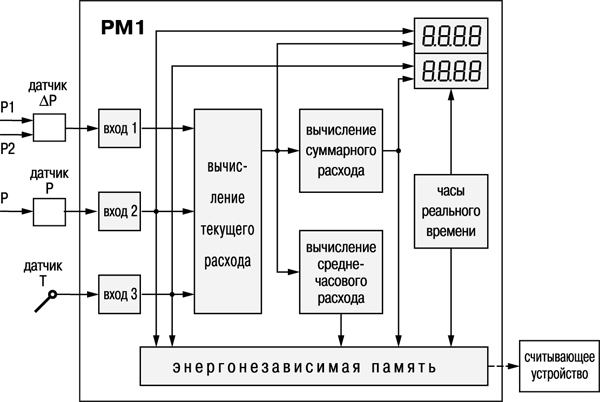

Сигнал, поступающий с первых двух датчиков, преобразуется во входном устройстве в сигнал электрического напряжения постоянного тока. Для измерения перепада давления P и давления P могут быть также использованы более современные датчики, имеющие на выходе унифицированный выходной сигнал тока (4...20 мА, 0...5 мА, 0...10 мА, 0...20 мА), изменяющегося пропорционально перепаду давления.

Расходомер РМ1 вычисляет расход по измеренному на стандартном суживающем устройстве (диафрагме, специальном сопле и т. п.) перепаду давления.

Для точного измерения массового расхода газа и пара в РМ1 проводится коррекция показаний в соответствии с изменением давления и температуры в трубопроводе.

Юстировка входных устройств 1 и 2 производится совместно с датчиками по двум или по двадцати точкам, что позволяет уменьшить погрешность, возникающую вследствие нелинейности датчиков.

Расходомер оснащен часами реального времени, которые позволяют привязать средние расход, давление и температуру к реальному календарному времени.

Регистрация среднечасового значения температуры, давления и расхода производится в момент перехода к следующему часу. Данные сохраняются в энергонезависимой памяти расходомера. Считывание накопленной информации производится пользователем при помощи контакного устройства, подсоединяемого к расходомеру, и носителя информации DS1996L-F5. Во избежание потери информации, считывание необходимо производить не реже чем раз в два месяца.

Устройство для ввода в компьютер считанной из расходомера РМ1 информации из DS1996L-F5 и соответствующее программное обеспечение поставляется ОВЕН по отдельному заказу. Программа для считывания информации позволяет представить данные в виде таблицы, пригодной для обработки в Excel, или в виде графиков.
