ОВЕН ПКП1 / Устройство управления и защиты электропривода задвижки без применения концевых выключателей.
Краткое описание:
Назначение:
Прибор ПКП1 предназначен для управления и контроля работой задвижек и затворов и для защиты их механизмов и электропроводов при заклинивании без применения концевых выключателей. ПКП1 с успехом используется, например, в системе «Водоканал».
Функциональные возможности:
- АВТОМАТИЧЕСКАЯ ОСТАНОВКА ЭЛЕКТРОПРИВОДА при достижении задвижкой крайнего положения без применения концевых выключателей
- КОНТРОЛЬ ПОЛОЖЕНИЯ ЗАДВИЖКИ:– в ПКП1Т – по времени ее перемещения и току, потребляемому электродвигателем;– в ПКП1И – по числу оборотов вала и периоду следования импульсов, поступающих с датчика на валу задвижки
- ИНДИКАЦИЯ текущего положения задвижки в процентах
- ВЫКЛЮЧЕНИЕ УПРАВЛЕНИЯ ПРИВОДОМ с выдачей сигнала «Авария» при заклинивании задвижек или проскальзывании механизмов электропривода
- СОХРАНЕНИЕ ИНФОРМАЦИИ О ПОЛОЖЕНИИ ЗАДВИЖКИ при обесточивании
- РЕГИСТРАЦИЯ ПОЛОЖЕНИЯ ЗАДВИЖКИ при установке модуля стоковым выходом 4...20 мА или
- РЕГИСТРАЦИЯ ПОЛОЖЕНИЯ ЗАДВИЖКИ И УПРАВЛЕНИЕ ПРИВОДОМ при установке модуля интерфейса RS-485 для связи прибора с компьютером
Модификации:
ПКП1Т – прибор предназначен для управления и контроля положением задвижки по времени ее перемещения и току, потребляемому электродвигателем.
ПКП1И – прибор предназначен для управления и контроля положением задвижки по числу оборотов вала и периоду следования импульсов, поступающих с датчика на валу задвижки.
Прибор измерения и контроля ПКП1 выпускается в корпусах двух типов: настенном Н и щитовом Щ1.

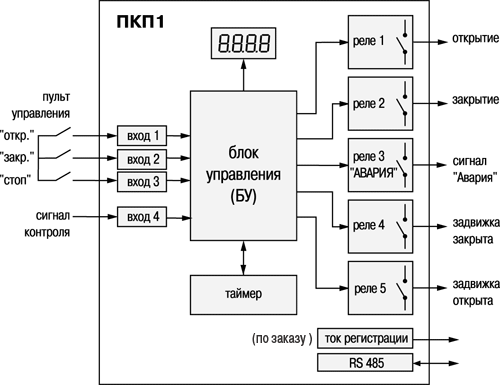

Функциональная схема прибора:
Входы для управления задвижкой и контроля ее положения:
Оператор может управлять положением задвижки:
- дистанционно с пульта управления с помощью кнопок, подключаемых ко входам 1...3 прибора: «Открыть», «Закрыть», «Стоп»;
- с помощью кнопок, расположенных на лицевой панели прибора.
Входы 1...3 обеспечивают гальваническую развязку между кнопками и прибором.
ПКП1Т. Для контроля тока, потребляемого электроприводом задвижки, используется стандартный измерительный трансформатор тока, например, Т-0, 66-УЗ, подключаемый ко входу 4.
ПКП1И. Ко входу 4 подключается датчик импульсов, установленный на валу задвижки:
- геркон;
- датчик Холла;
- активный датчик (индуктивный, емкостный, оптический).
Автоматическая остановка электропривода при достижении задвижкой концевого положения:
Блок управления (БУ) ПКП1 позволяет автоматически отключать электродвигатель при достижении задвижкой крайнего (концевого) положения без при менения концевых выключателей.
ПКП1Т. При поступлении внешнего сигнала на открытие или закрытие задвижки БУ отслеживает значение силы тока с трансформатора тока и время, отсчитываемое таймером. На время пускового момента сигнал, поступающий с трансформатора, блоком управления игнорируется.
Определение концевого положения может осуществляться одним из трех способов:
- значение тока достигло заданного (параметр СurA) и время, отсчитанное таймером, находится в установленном интервале (IntL...IntH), как при закрытии, так и при открытии задвижки;
- то же при закрытии задвижки, а при открытии по истечении заданного времени (IntС);
- при открытии и при закрытии по истечении заданного времени.
Два первых способа определения концевого положения позволяют плотно закрывать задвижку, определять открытое положение в зависимости от ее конструктивных особенностей. Третий способ позволяет управлять некоторыми типами задвижек, не допускающих механических перегрузок в концевых положениях.
ПКП1 сигнализирует о достигнутом задвижкой концевом положении, включая реле 4, если задвижка закрыта, или реле 5, если она открыта. Реле 1 или 2 при этом выключается.
ПКП1И. Определение концевых положений происходит аналогичным образом, но БУ отслеживает значение периода следования импульсов, поступающих от датчика, и их число. отключение электродвигателя.
Аварийное отключение электродвигателя:
Блок управления ПКП1 определяет аварийную ситуацию, при этом выключает управление приводом, включает реле «Авария» и мигание индикатора при:
- заклинивании задвижки в процессе движения;
- проскальзывании вала привода или других механизмов.
Контроль и индикация текущего положения задвижки:
В начале работы ПКП1 запускает таймер, отсчитывающий время движения задвижки и вычисляет процент ее открытия.
Любой из этих двух параметров (время движения или процент окрытия задвижки) можно вывести на индикатор прибора.
Выходы:
ПКП1 имеет два выходных реле для управления задвижкой (реле 1 и 2), два реле для имитации концевых выключателей (реле 4 и 5) и реле 3 для аварийной сигнализации.
Кроме того, в ПКП1 по желанию заказчика может быть установлен модуль, формирующий унифицированный токовый сигнал 4...20 мА, пропорциональный степени открытия задвижки, или модуль интерфейса связи с ЭВМ RS-485.
Настройка на объекте. Программирование:
Для настройки прибора на объекте задают способ определения концевых положений и временные параметры хода задвижки. Зная рабочий ток двигателя электропривода, необходимо задать параметры защитного отключения.
Заданные параметры сохраняются в энергонезависимой памяти прибора и остаются неизменными при выключении питания.
Программирование прибора осуществляется кнопками, расположенными на передней панели. Для предотвращения несанкционированного доступа к изменению параметров установлена защита.

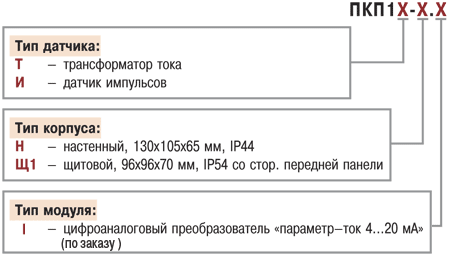

Пример заказа модификации:
* Внимание! Модуль связи RS-485 установлен в каждом приборе.
Таблица заменяемости ПКП:
|
Прежняя модификация
|
Новая модификация
|
|
ПКП1Т-Щ1
|
ПКП1Т-Щ1 [M01]
|
|
ПКП1Т-Щ1.RS
|
|
ПКП1И-Щ1
|
ПКП1И-Щ1 [M01]
|
|
ПКП1И-Щ1.RS
|
|
ПКП1Т-Н
|
ПКП1Т-Н [M01]
|
|
ПКП1Т-Н.RS
|
|
ПКП1И-Н
|
ПКП1И-Н [M01]
|
|
ПКП1И-Н.RS
|
|
ПКП1Т-Щ1.И
|
ПКП1Т-Щ1.I [M01]
|
|
ПКП1Т-Н.И
|
ПКП1Т-Н.I [M01]
|
|
ПКП1И-Щ1.И
|
ПКП1И-Щ1.I [M01]
|
|
ПКП1И-Н.И
|
ПКП1И-Н.I [M01]
|
Технические характеристики:
|
Номинальное напряжение питания
|
220 В частотой 50 Гц
|
|
Допустимое отклонение номинального напряжения
|
–15…+10 %
|
|
Тип датчика:
|
|
|
– ПКП1Т
|
трансформатор тока N (5A) (см. ГОСТ 7746-89)
|
|
– ПКП1И
|
геркон, датчик Холла, активный датчик
|
|
Контроль перемещения задвижки:
|
|
|
– ПКП1Т
|
по времени (5...999,9 с)
|
|
– ПКП1И
|
по числу импульсов (до 9999 с)
|
|
Время задержки срабатывания по току
|
0,1...10 с
|
|
Максимально допустимый ток нагрузки:
|
|
|
– э/м реле управления привода
|
3 А при 220 В, cos φ > 0,4
|
|
– э/м реле сигнализации состояний
|
3 А при 220 В, cos φ > 0,4
|
|
Дополнительный модуль
|
с токовым выходом 4...20 мА или
интерфейс RS-485
|
|
Количество разрядов индикации:
|
4
|
|
Габаритные размеры и степень защиты корпуса
|
|
|
– настенный (Н)
|
130х105х65 мм, IP44
|
|
– щитовой (Щ1)
|
96х96х70 мм, IP54 со стороны передней панели
|
Условия эксплуатации:
|
Температура окружающего воздуха
|
+1...+50 °С
|
|
Атмосферное давление
|
86...106,7 кПа
|
|
Относительная влажность воздуха (при 35 °С)
|
не более 80 %
|
Схемы подключения:
 |

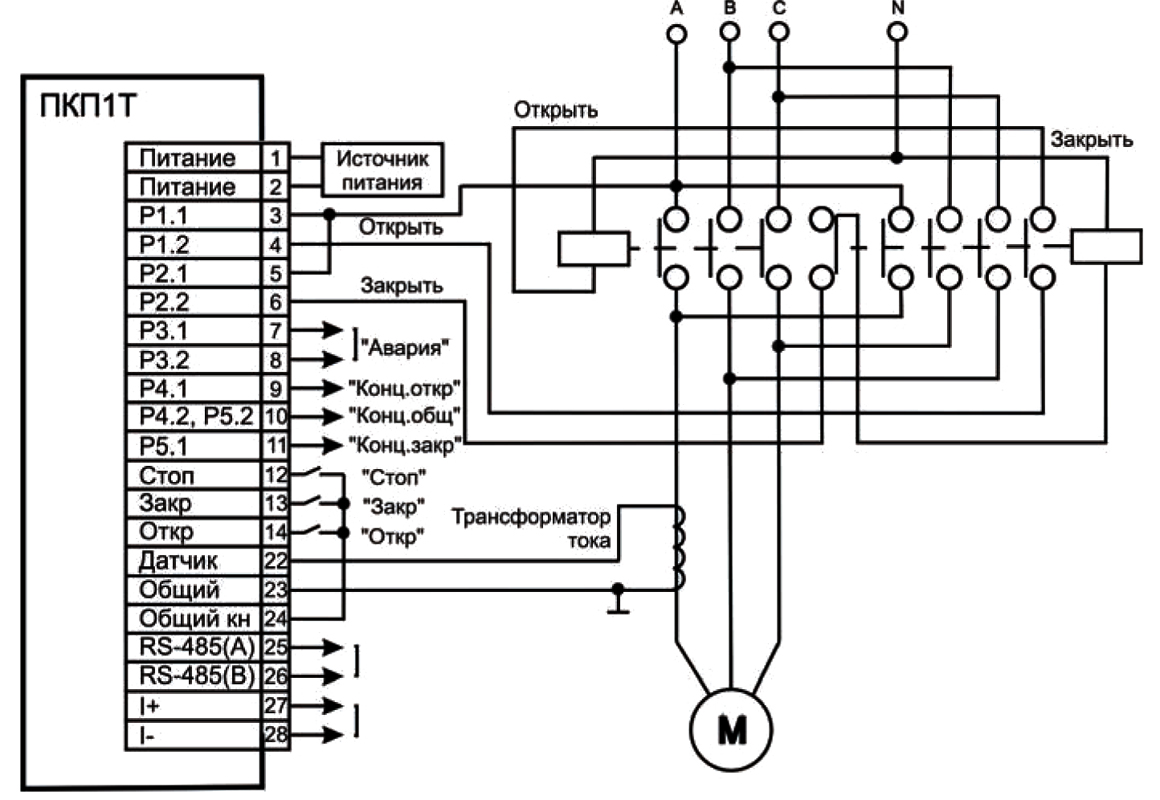

| Схема подключения прибора ПКП1Т |
 |

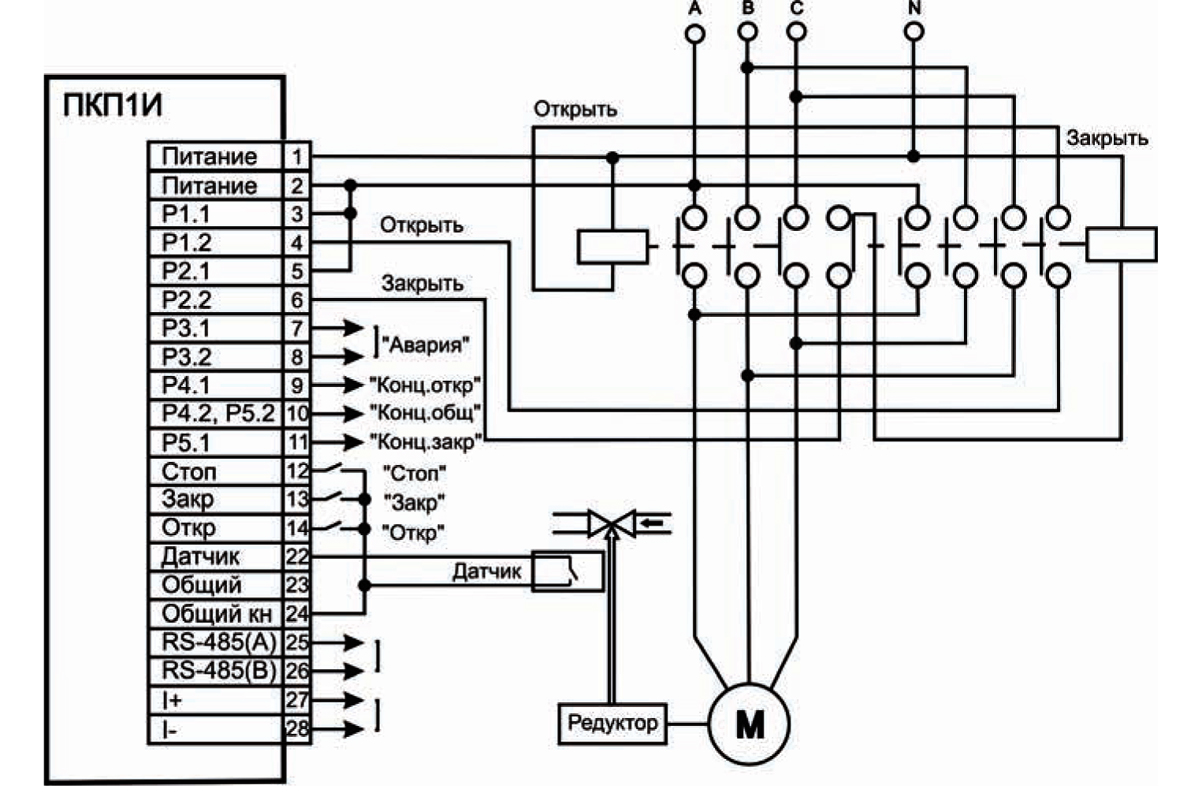

| Схема подключения прибора ПКП1И |

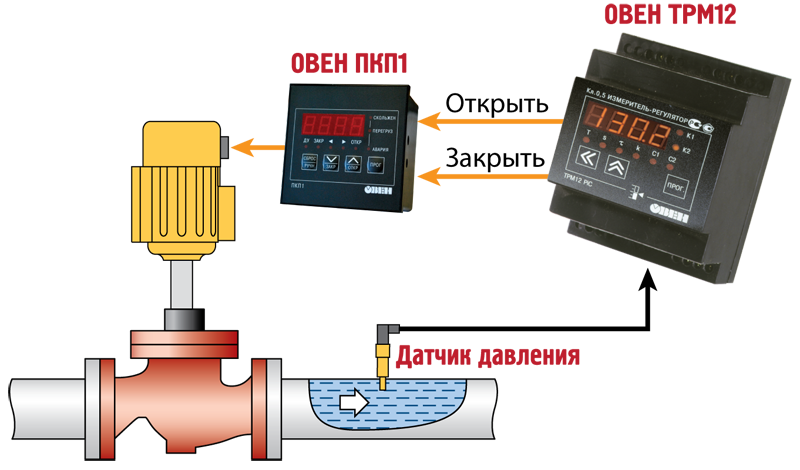

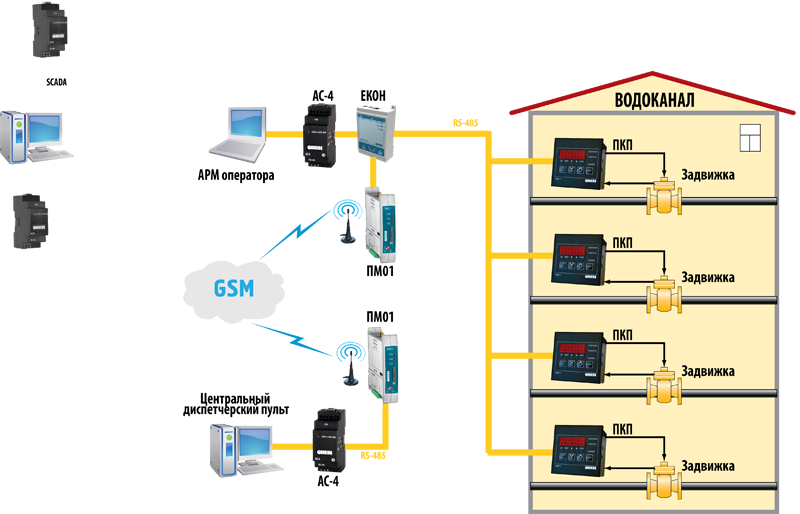

Применение:
 |
Схема подключения прибора ПКП1И |
|
 |
Схема подключения прибора ПКП1И |
|
 |
Схема подключения прибора ПКП1И |
|

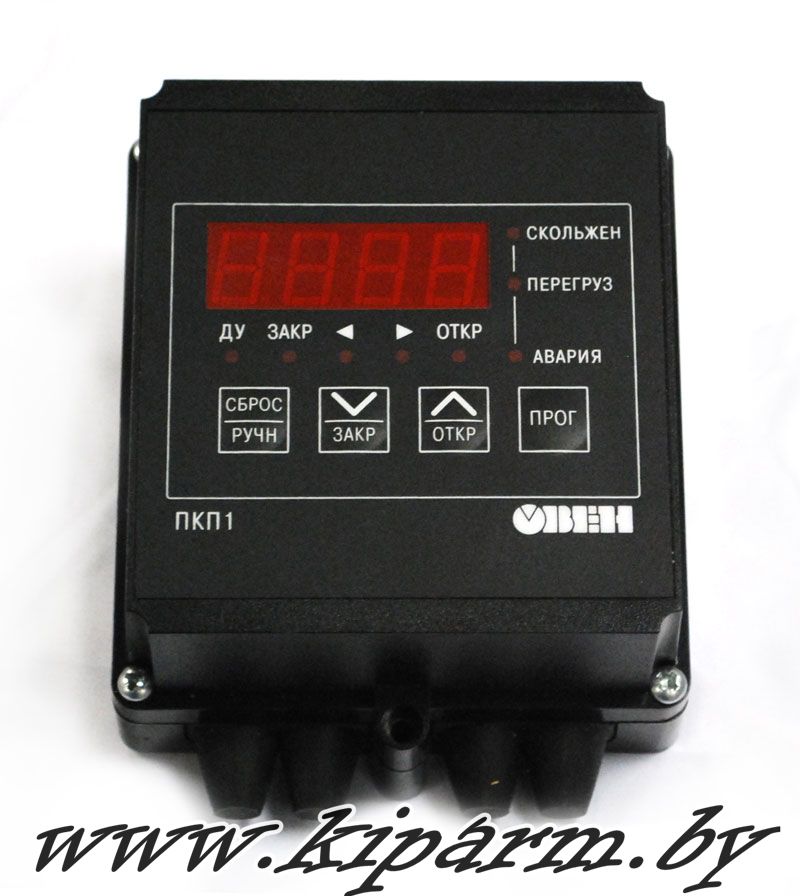

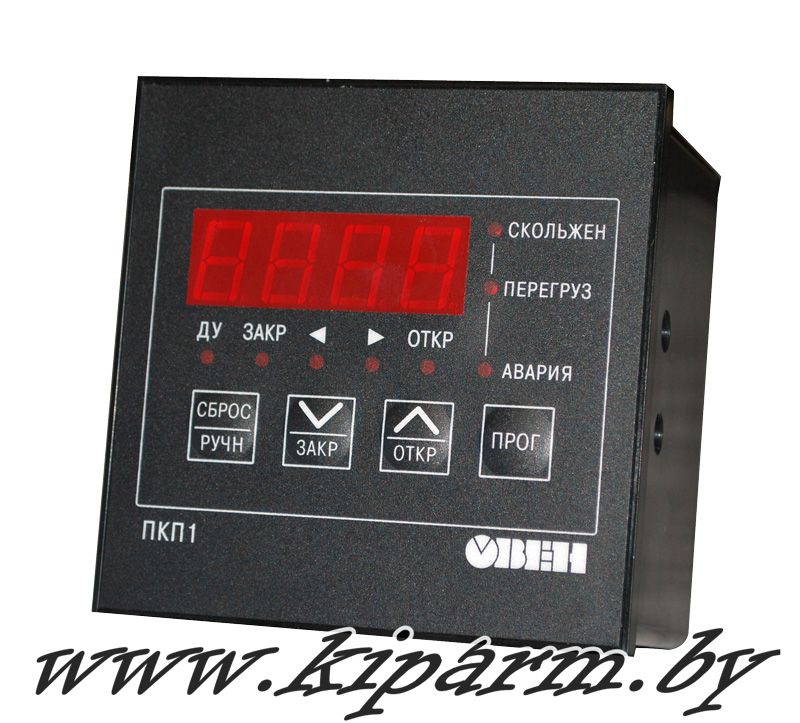

Внешний вид:
Позиции:
Cтандартные позиции:
ПКП1И-Н
ПКП1И-Щ1
ПКП1Т-Н
ПКП1Т-Н.I
ПКП1Т-Щ1
ПКП1Т-Щ1.I
Позиции на заказ (срок поставки от 2 недель):
ПКП1И-Н.I
ПКП1И-Щ1.I
Сроки поставки: в наличии
◄
