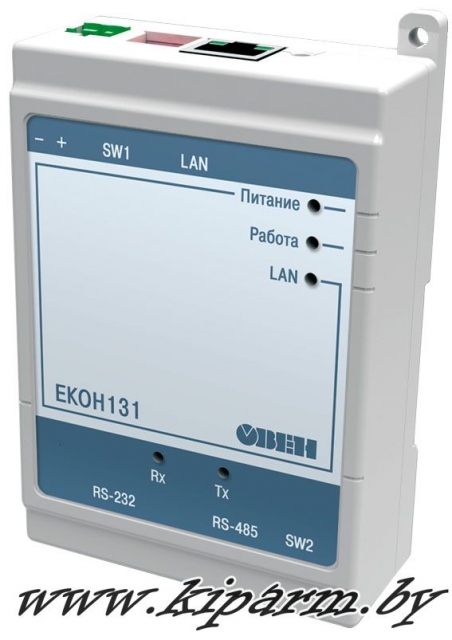

ОВЕН ЕКОН 131 / Преобразователь интерфейса Ethernet — RS-232/RS-485.
Купить Преобразователь интерфейса Ethernet - RS-232/RS-485 ОВЕН екон 131 в Республике Беларусь Минске, Брест, гомель, гродно, могилев, витебск
Назначение:
Ethernet конвертер ЕКОН 131 предназначен для подключения устройств c последовательным интерфейсом RS-232/RS-485 к сети Ethernet. Позволяет организовывать опрос одного или нескольких устройств с последовательными интерфейсами по сети Ethernet (Internet). Может быть использован при создании систем диспетчеризации, автоматизированных систем учета энерго и теплоэнерго ресурсов, как коммерческих, так и технологических.
Функциональные возможности:
- Работа в одном из двух режимов передачи данных Ethernet — RS-232/RS-485: «ЗАПРОС-ОТВЕТ», «БЕЗ ЗАПРОСА»
- Одновременное обращение нескольких устройств из сети Ethernet к одному порту (RS-232, RS-485)
- Связь двух устройств с последовательными интерфейсами (RS-232, RS-485) по сети Ethernet
- Индикация обмена через последовательные порты
В режиме «ЗАПРОС-ОТВЕТ» осуществляется прием запроса по сети Ethernet, передача его на указанный порт запрашиваемого устройства, получение и передача ответа в сеть Ethernet устройству, отправившему запрос.
Режим «БЕЗ ЗАПРОСА» обеспечивает прием данных от устройства на последовательный порт, передачу этих данных в сеть Ethernet указанному устройству, прием данных по сети Ethernet и передачу их на указанный последовательный порт.
Отличительные характеристики:
- Один универсальный последовательный порт для подключения одного или нескольких устройств*, оснащенными интерфейсом RS-232/RS-485. Разведен на 2 независимых разъема
- Универсальный источник питания 24 В постоянного или 220 В переменного тока
- Клемный разъём для подключения интерфейса RS-485
- Встроенный согласующий резистор для интерфейса RS-485
- Прибор имеет возможность конфигурирования параметров работы и замены внутреннего программного обеспечения (ПО) через WEB-интерфейс или через программу Конфигуратор Виртуальных Портов (КВП)
*для интерфейса RS-485 до 32 приборов без использования повторителя (АС5), длина линии связи 1200
Основные технические параметры:
|
Параметр
|
Значение
|
|
Диапазон переменного напряжения:
напряжение, В
|
от 90 до 264
(номинальные значения 110, 220 или 240 В)
|
|
частота, Гц
|
от 47 до 63 (номинальные значения 50 и 60 Гц)
|
|
Диапазон напряжения постоянного тока, В
|
от 20 до 34 В (номинальное значение 24 В);
|
|
Максимальная потребляемая мощность, не более, Вт
|
5
|
|
Поддерживаемые интерфейсы
|
RS-232, RS-485, Ethernet 10/100 Мб/с
|
|
Степень защиты корпуса
|
IP20
|
|
Габаритные размеры, мм
|
77×116 ×33,1
|
|
Масса прибора, кг, не более
|
0,5
|
|
Средний срок службы лет, не менее
|
8
|
Сигналы последовательного порта прибора:
|
Интерфейс
|
Сигналы
|
|
RS-232
|
RxD, TxD, GND, RTS, CTS, DSR, DTR, DCD
|
|
RS-485
|
A (Data+), B (Data-), GND
|
Характеристики последовательных интерфейсов связи прибора:
|
Параметр
|
Значение
|
|
Тип соединителя
|
DB-9M (RS-232) и клеммник (RS-485)
|
|
Допустимая скорость обмена данными, бит/с, не менее
|
50, 75, 110, 134, 150, 300, 600, 1200, 1800, 2400, 4800, 7200, 9600, 14400, 19200, 38400, 56000, 57600, 115200
|
|
Тип четности
|
Нет (None), Чет (Even), Нечет (Odd),
Всегда 1 (Mark), Всегда 0 (Spase)
|
|
Количество бит данных
|
5, 6, 7, 8
|
|
Количество стоп-бит
|
1; 1,5; 2
|
|
Тип контроля потока
|
RTS/CTS, DTR/DSR, XON/XOFF, Нет
|
Условия эксплуатации:
Прибор эксплуатируется при следующих условиях:
- закрытые взрывобезопасные помещения без агрессивных паров и газов;
- температура окружающего воздуха от минус 25 до 70 °С;
- верхний предел относительной влажности воздуха 95 % при температуре 35 °С и более низких температурах без конденсации влаги;
- атмосферное давление от 84 до 106,7 кПа.
Тип климатического исполнения прибора – УХЛ 4 по ГОСТ 15150.
По устойчивости к механическим воздействиям прибор соответствует требованиям ГОСТ Р 51841.
Сроки поставки: наличие уточняйте
◄
