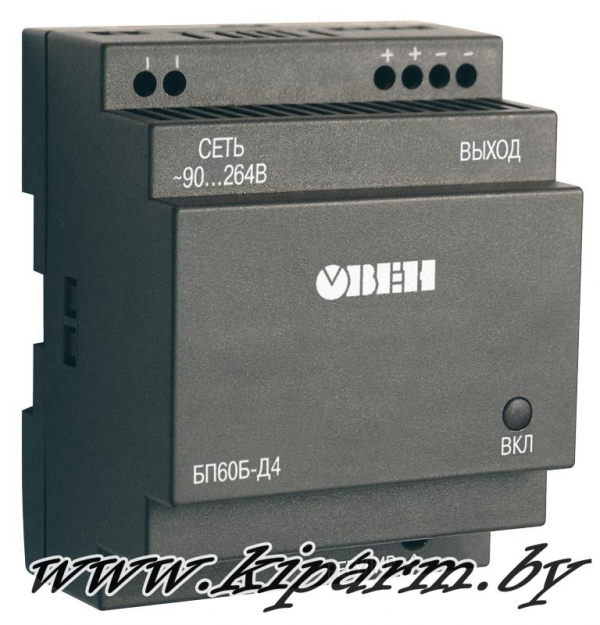

ОВЕН БП60Б-Д4 / Одноканальный блок питания.
купить блок питания одноканальный БП60Б-Д4 в Республике Беларусь, продажа, цена, прайс на блоки питания БП60 монтаж на дин-рейку в Минске
Краткое описание:
Назначение:
Блок питания БП60Б-Д4 предназначен для питания стабилизированным напряжением постоянного тока различных широкого спектра радиоэлектронных устройств (релейной автоматики, контроллеров, датчиков и т.п.). Применяется для построения систем электропитания различной сложности, в том числе распределенных. Блок питания БП60Б-Д4 выпускается в корпусе с креплением на DIN-рейку типа Д4.
Особенности:
- ПРЕОБРАЗОВАНИЕ ПЕРЕМЕННОГО (ПОСТОЯННОГО) НАПРЯЖЕНИЯ в постоянное стабилизированное напряжение
- ОГРАНИЧЕНИЕ ПУСКОВОГО ТОКА
- ЗАЩИТА ОТ ПЕРЕНАПРЯЖЕНИЯ И ИМПУЛЬСНЫХ ПОМЕХ на входе
- ЗАЩИТА ОТ ПЕРЕГРУЗКИ, короткого замыкания и перегрева
- РЕГУЛИРОВКА ВЫХОДНОГО НАПРЯЖЕНИЯ с помощью внутреннего подстроечного резистора в диапазоне ±8 % от номинального выходного напряжения с сохранением мощности
- ИНДИКАЦИЯ о наличии напряжения на выходе
Технические характеристики:
Входное напряжение:
|
|
– переменного тока
|
90...264 В
|
– постоянного тока
|
110...370 В
|
Частота входного переменного напряжения
|
47...63 Гц
|
Порог срабатывания защиты по току
|
не более 1,5 Imax
|
Максимальная выходная мощность
|
60 Вт
|
Нестабильность выходного напряжения при изменении напряжения питания
|
±0,2 %
|
Нестабильность выходного напряжения при изменении тока нагрузки от 0,1 Imax до Imax:
|
|
– для выходного напряжения 5 или 9 В
|
±0,5 %
|
– для выходного напряжения 12, 15, 24, 36, 48, 60 В
|
±0,25 %
|
Рабочий диапазон температур
|
–20...+50 °C
|
Коэффициент температурной нестабильности выходного напряжения в рабочем диапазоне температур
|
±0,025 % / °C
|
Электрическая прочность изоляции:
|
|
– вход - выход (действующее значение)
|
3 кВ
|
– вход - корпус (действующее значение)
|
1,5 кВ
|
Уровень радиопомех
|
по ГОСТ Р 51527 группа С
|
Тип и габаритные размеры корпуса
|
Д4, 72х90х58 мм
|
Степень защиты корпуса (со стороны передней панели)
|
IP20
|
Выходные параметры БП60:
Модификация блока питания
|
Выходное напряжение, В*
|
Амплитуда пульсации выходного напряжения, мВ
|
Макс. ток нагрузки Imax, А
|
Ток потребления, А
|
БП60Б-Д4-5
|
5 ± 1 %
|
80
|
8,0
|
0,77...0,32
|
БП60Б-Д4-9
|
9 ± 1 %
|
80
|
5,4
|
0,94...0,39
|
БП60Б-Д4-12
|
12 ± 1 %
|
100
|
4,5
|
1,04...0,43
|
БП60Б-Д4-15
|
15 ± 1 %
|
120
|
4,0
|
1,1...0,43
|
БП60Б-Д4-24
|
24 ± 1 %
|
120
|
2,5
|
1,03...0,41
|
БП60Б-Д4-36
|
36 ± 1 %
|
150
|
1,67
|
1,03...0,41
|
БП60Б-Д4-48
|
48 ± 1 %
|
150
|
1,25
|
1,03...0,41
|
БП60Б-Д4-60
|
60 ± 1 %
|
150
|
1,0
|
1,03...0,41
|
* Допускается регулировка выходного напряжения в пределах ±8 %.
Условия эксплуатации блока питания БП60:
Температура окружающего воздуха
|
–20...+50 °С
|
Атмосферное давление
|
86...106,7 кПа
|
Относительная влажность воздуха (при +25 °С и ниже без конденсации влаги)
|
не более 80 %
|
Схемы подключения:
![БП50Б-Д4 Схема подключения](/images/picrures/owen/07-bloki-pitaniya-i-ust-kommuz/01-bloki-pitaniya/bp60b-d4-shema.png)

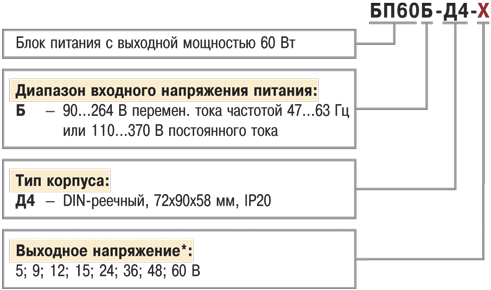

Обозначение модификации при заказе:
![БП60Б-Д4 Модификации](/images/picrures/owen/07-bloki-pitaniya-i-ust-kommuz/01-bloki-pitaniya/bp60b-d4-zakaz.gif)
* Значение выходного напряжения выбирается при заказе:
– стандартные позиции – 12, 24 и 36 В;
– заказные позиции – 5, 9, 15, 48 и 60 В.
Позиции:
Стандартные позиции (со склада):
БП60Б-Д4-12
БП60Б-Д4-24
БП60Б-Д4-36
Позиции на заказ (срок поставки от 2 недель):
БП60Б-Д4-15
БП60Б-Д4-48
БП60Б-Д4-5
БП60Б-Д4-60
БП60Б-Д4-9
Сроки поставки: в наличии
◄
