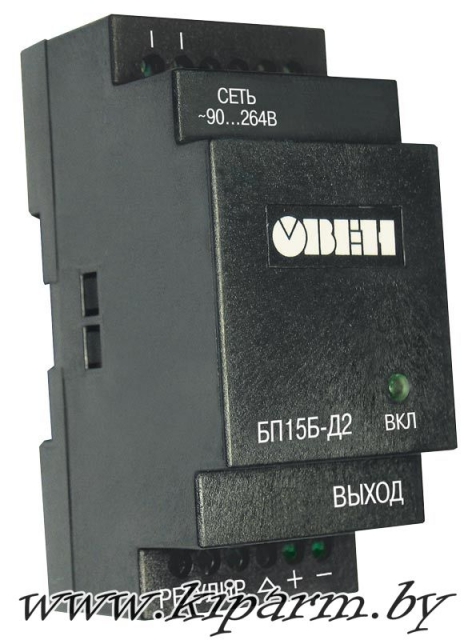

ОВЕН БП15Б-Д2 / Одноканальный блок питания.
купить блок питания одноканальный на дин -рейку БП15Б-Д2 в Республике Беларусь, цена БП15Б-Д2-12 в РБ, продажа БП15Б-Д2-24 в Минске, прайс БП15Б-Д2-36, купить БП15Б-Д2-5 Беларусь
Краткое описание:
Назначение:
Блок питания БП15 предназначен для питания стабилизированным напряжением постоянного тока широкого спектра радиоэлектронных устройств (релейной автоматики, контроллеров, датчиков и т. п.). БП-15Б-Д2 применяется для построения систем электропитания различной сложности, в том числе распределенных. Блок питания БП15 выпускается в корпусе с креплением на DIN-рейку типа Д2.
Основные функции блока питания:
- ПРЕОБРАЗОВАНИЕ ПЕРЕМЕННОГО (ПОСТОЯННОГО) НАПРЯЖЕНИЯ в постоянное стабилизированное напряжение
- ОГРАНИЧЕНИЕ ПУСКОВОГО ТОКА
- ЗАЩИТА ОТ ПЕРЕНАПРЯЖЕНИЯ И ИМПУЛЬСНЫХ ПОМЕХ на входе
- ЗАЩИТА ОТ ПЕРЕГРУЗКИ, короткого замыкания и перегрева
- РЕГУЛИРОВКА ВЫХОДНОГО НАПРЯЖЕНИЯ с помощью внутреннего подстроечного резистора в диапазоне ±8 % от номинального выходного напряжения с сохранением мощности
- ИНДИКАЦИЯ о наличии напряжения на выходе
Технические характеристики:
|
Входное напряжение:
|
|
|
– переменного тока
|
90...264 В
|
|
– постоянного тока
|
110...370 В
|
|
Частота входного переменного напряжения
|
47...63 Гц
|
|
Порог срабатывания защиты по току
|
не более 1,5 Imax
|
|
Максимальная выходная мощность
|
15 Вт
|
|
Нестабильность выходного напряжения при изменении напряжения питания
|
±0,2 %
|
|
Нестабильность выходного напряжения при изменении тока нагрузки от 0,1 Imax до Imax
|
±0,25 %
|
|
Рабочий диапазон температур
|
–20...+50 °C
|
|
Коэффициент температурной нестабильности выходного напряжения в рабочем диапазоне температур
|
±0,025 % / °C
|
|
Электрическая прочность изоляции:
|
|
|
– вход - выход (действующее значение)
|
3 кВ
|
|
– вход - корпус (действующее значение)
|
1,5 кВ
|
|
Уровень радиопомех
|
по ГОСТ Р 51527 группа С
|
|
Тип и габаритные размеры корпуса:
|
Д2, 36х90х58 мм
|
|
Степень защиты корпуса (со стороны передней панели)
|
IP20
|
Выходные параметры БП15:
|
Модификация прибора
|
Выходное напряжение, В*
|
Амплитуда пульсации выходного напряжения, мВ
|
Макс. ток нагрузки Imax, А
|
Ток потребления, А
|
|
БП15Б-Д2-5
|
5 ± 1 %
|
40
|
2,0
|
0,27...0,12
|
|
БП15Б-Д2-9
|
9 ± 1 %
|
60
|
1,35
|
0,27...0,12
|
|
БП15Б-Д2-12
|
12 ± 1 %
|
80
|
1,2
|
0,33...0,13
|
|
БП15Б-Д2-15
|
15 ± 1 %
|
100
|
1,0
|
0,33...0,13
|
|
БП15Б-Д2-24
|
24 ± 1 %
|
120
|
0,63
|
0,33...0,13
|
|
БП15Б-Д2-36
|
36 ± 1 %
|
150
|
0,41
|
0,33...0,13
|
|
БП15Б-Д2-48
|
48 ± 1 %
|
150
|
0,31
|
0,33...0,13
|
|
БП15Б-Д2-60
|
60 ± 1 %
|
150
|
0,25
|
0,33...0,13
|
* Допускается регулировка выходного напряжения в пределах ±8 %.
Условия эксплуатации блока питания БП15:
|
Температура окружающего воздуха
|
–20...+50 °С
|
|
Атмосферное давление
|
86...106,7 кПа
|
|
Относительная влажность воздуха (при +25 °С и ниже без конденсации влаги)
|
не более 80 %
|

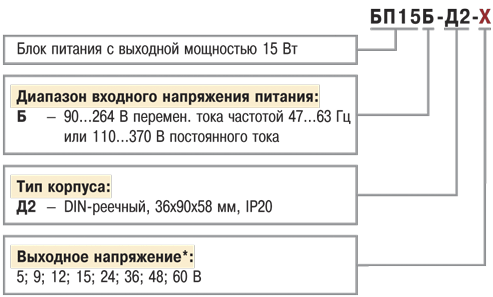

Пример обозначения модификации при заказе:

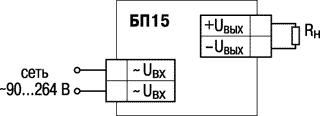

Схемы подключения:
Комплектность:
1-Блок питания ОВЕН БП15Б-Д2 .
2-Паспорт и руководство по эксплуатации .
3-Гарантийный талон.
Позиции:
стандартные позиции (со склада):
БП15Б-Д2-12
БП15Б-Д2-24
БП15Б-Д2-36
БП15Б-Д2-5
позиции на заказ (срок поставки от 2 недель):
БП15Б-Д2-15
БП15Б-Д2-48
БП15Б-Д2-60
БП15Б-Д2-9
Сроки поставки: в наличии
◄
