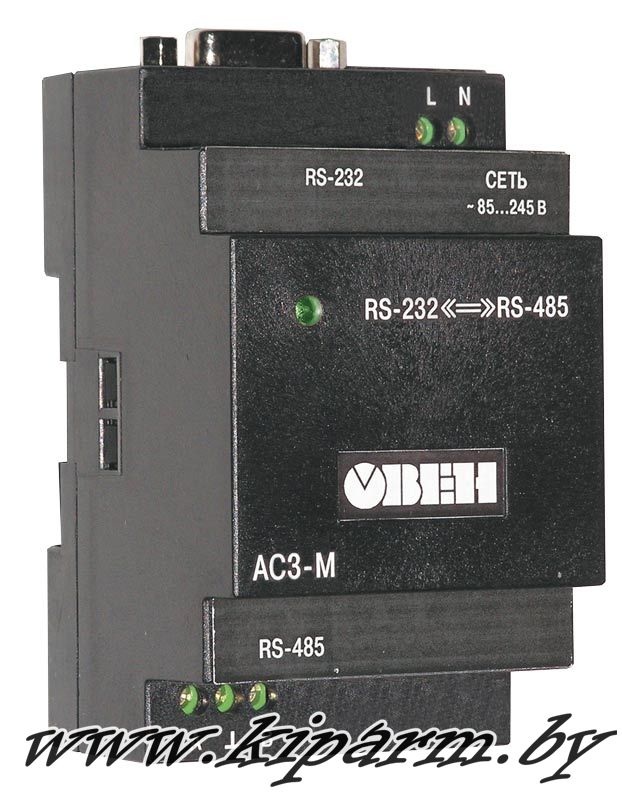

ОВЕН АС3-М / Автоматический преобразователь интерфейсов RS-232/RS-485.
Купить адаптер интерфейса АС-3М в Республике Беларусь (РБ). Продажа, цена на преобразователь интерфейса автоматический AC3-М, стоимость в Минске, Бресте, Витебске, Гродно, Гомеле, Могилеве
Назначение прибора AC3-M:
Адаптер интерфейсов АС3-М предназначен для взаимного преобразования сигналов интерфейсов RS-232 и RS-485. Позволяет подключать к промышленной информационной сети RS-485 устройство с интерфейсом RS-232 (персональный компьютер, считыватель штрих-кодов, электронные весы и т. д.).
Отраслевые применения данного прибора: Машиностроение и металлообработка, химическая отрасль, производство строительных материалов, пищевая промышленность, ЖКХ, металлургия и сельское хозяйство.
Основные функции:
- ВЗАИМНОЕ ПРЕОБРАЗОВАНИЕ СИГНАЛОВ интерфейсов RS-485 и RS-232
- АВТОМАТИЧЕСКОЕ ОПРЕДЕЛЕНИЕ НАПРАВЛЕНИЯ ПЕРЕДАЧИ ДАННЫХ
- ГАЛЬВАНИЧЕСКАЯ ИЗОЛЯЦИЯ входов между собой и от питающей сети
- НАПРЯЖЕНИЕ ПИТАНИЯ =24 В или ~220 В
- ВСТРОЕННЫЕ СОГЛАСУЮЩИЕ РЕЗИСТОРЫ
Список подключаемых приборов:
Основные технические характеристики:
Питание:
|
Номинальное напряжение питания
|
|
|
– переменное (для АС3-М-220)
|
85...245 В, 47…60 Гц
|
|
– постоянное (для АС3-М-024)
|
10...30 В
|
|
Потребляемая мощность
|
не более 0,5 ВА
|
|
Допустимое напряжение гальванической изоляции входов
|
не менее 1500 В
|
Интерфейс RS-232:
|
Диапазон напряжения входного сигнала
|
±5…15 В
|
|
Диапазон напряжения выходного сигнала
|
±9…11 В
|
|
Длина линии связи с внешним устройством
|
не более 10 м
|
|
Скорость обмена данными
|
до 115200 бит/с
|
|
Используемые линии передачи данных
|
TxD, RxD, GND
|
Интерфейс RS-485:
|
Диапазон напряжения входного сигнала
|
0,2…5 В
|
|
Диапазон напряжения выходного сигнала
|
1,5…5 В
|
|
Длина линии связи с внешним устройством
|
не более 1200 м
|
|
Количество приборов в сети:
|
|
|
– без использования усилителя сигнала
|
не более 32
|
|
– с использованием усилителя сигнала
|
не более 256
|
|
Используемые линии передачи данных
|
А (D+), В (D–)
|
Корпус:
|
Габаритные размеры
|
54х95х57 мм
|
|
Степень защиты
|
IP20
|
|
Крепление
|
на DIN-рейку
|
Условия эксплуатации:
|
Температура окружающего воздуха
|
–20...+75 °С
|
|
Атмосферное давление
|
84...106,7 кПа
|
|
Относительная влажность воздуха (при +25 °С и ниже)
|
не более 80 %
|
Позиции поставляемые компанией Приборинвест:
• АС3-М-024
• АС3-М-220
Сроки поставки: наличие уточняйте
◄
