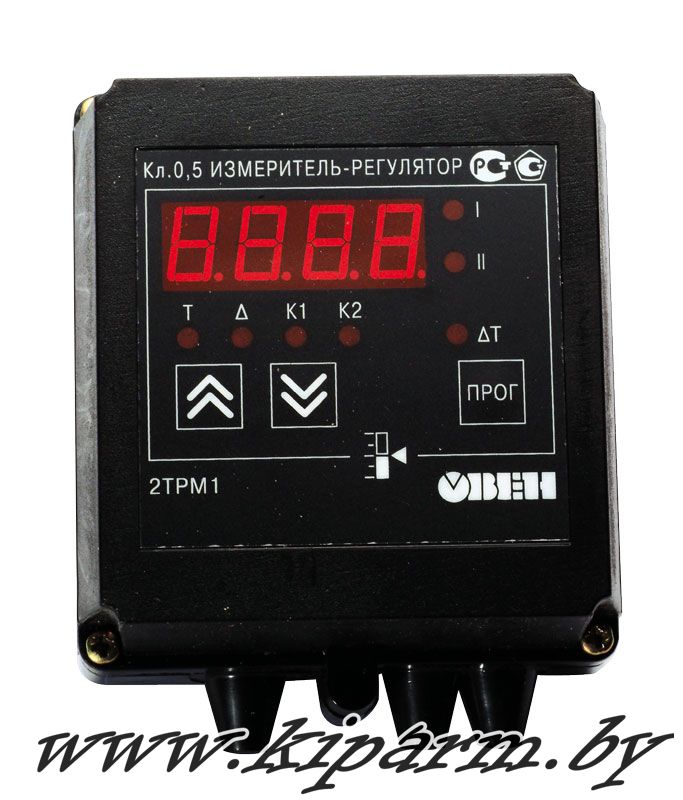

ОВЕН 2ТРМ1 / Измеритель-регулятор двухканальный.
Краткое описание:
Назначение терморегулятора 2ТРМ1:
Терморегулятор ОВЕН 2ТРМ1 (он же измеритель-регулятор) предназначен для измерения, регистрации или регулирования температуры теплоносителей и различных сред в холодильной технике, сушильных шкафах, печах различного назначения и другом технологическом оборудовании, а также для измерения других физических параметров (веса, давления, влажности и т. п.).
Класс точности 0,5 (термопары)/0,25 (другие типы сигналов). Регулятор выпускается в корпусах 5 типов: настенном Н, монтаж на Дин-рейку Д и щитовых Щ1, Щ11, Щ2.
Основные функции измерителя двухканального ОВЕН 2ТРМ1:
- ДВА УНИВЕРСАЛЬНЫХ ВХОДА для подключения широкого спектра датчиков температуры, давления, влажности, расхода, уровня и т. п.
- ДВА КАНАЛА РЕГУЛИРОВАНИЯ ИЛИ РЕГИСТРАЦИИ входной величины:
– двухпозиционное регулирование;
– аналоговое П-регулирование;
– регистрация на токовом выходе 4...20 мА.
- ЦИФРОВАЯ ФИЛЬТРАЦИЯ И КОРРЕКЦИЯ входного сигнала, масштабирование шкалы для аналогового входа
- ВЫЧИСЛЕНИЕ И ИНДИКАЦИЯ КВАДРАТНОГО КОРНЯ из измеряемой величины (например, для регулирования мгновенного расхода)
- ВЫЧИСЛЕНИЕ РАЗНОСТИ двух измеряемых величин и ее индикация (например, для поддержания влажности психрометрическим методом)
- ИМПУЛЬСНЫЙ ИСТОЧНИК ПИТАНИЯ 90...245 В 47...63 Гц
- ВСТРОЕННЫЙ ИСТОЧНИК ПИТАНИЯ 24В для активных датчиков, выходных аналоговых устройств (ЦАП) и др. во всех модификациях прибора
- ПРОГРАММИРОВАНИЕ кнопками на лицевой панели прибора
- СОХРАНЕНИЕ НАСТРОЕК при отключении питания
- ЗАЩИТА НАСТРОЕК от несанкционированных изменений
Главные преимущества нового 2ТРМ1:
| Улучшенная помехоустойчивость |
новый 2ТРМ 1 полностью соответствует требованиям ГОСТ Р 51522 (МЭК 61326-1) по электромагнитной совместимости для оборудования класса А (для промышленных зон) с критерием качества функционирования А |
| Повышенная надежность |
наработка на отказ составляет 100 000 часов |
| Повышенная точность измерений |
погрешность измерений не превышает 0,15 % (при классе точности 0,25/0,5) |
| Увеличенный межповерочный интервал |
межповерочный интервал – 3 года |
| Увеличенный срок гарантии |
гарантийный срок обслуживания нового 2ТРМ 1 составляет 5 лет |
| Улучшенные показатели климатического исполнения |
допустимый диапазон рабочих температур от –20 до +50 °С |
| Универсальный вход |
прибор поддерживает все наиболее распространенные типы датчиков |
| Все возможные типы выходных устройств |
Р – э/м реле
К – транзисторная оптопара
С – симисторная оптопара
С3 – три симисторные оптопары
И – ЦАП «параметр – ток 4...20 мА»
У – ЦАП «параметр – напряжение 0...10 В»
Т – выход для управления твердотельным реле
|
| Расширенный диапазон напряжений питания |
90...245 В частотой 47...63 Гц |
| Встроенный источник питания 24 В во всех модификациях нового ТРМ1 |
для питания активных датчиков, выходных аналоговых устройств (ЦАП) или других низковольтных цепей АСУ |

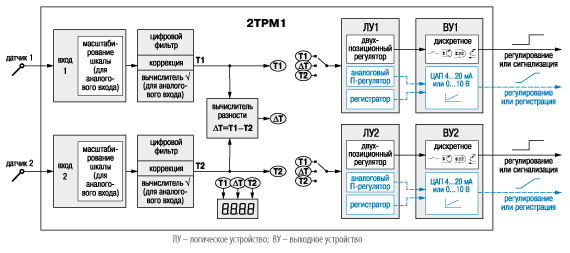

Функциональная схема прибора:
Универсальные входы терморегулятора ОВЕН 2ТРМ1:
Терморегулятор 2ТРМ1 имеет два универсальных входа для подключения измерительных датчиков:
- термопреобразователей сопротивления типа ТСМ или ТСП 50/100, Pt100;
- термопар ТХК, ТХА, ТНН, ТЖК, ТПП(S), ТПП(R), ТВР(А-1, 2, 3), ТПР(В), ТМК(Т);
- активных датчиков с унифицированным сигналом тока 0...5 мА, 0(4)...20 мА или напряжения -50...+50 мВ, 0...1 В.
Все модификации прибора ОВЕН 2ТРМ1 имеют встроенный источник +24 В ± 10% для питания датчиков с унифицированным выходным сигналом или аналоговых выходных устройств.
Технические характеристики:
|
Напряжение питания переменного тока
|
90…245 В
|
|
Частота напряжения питания
|
47...63 Гц
|
|
Потребляемая мощность
|
не более 7 ВА
|
|
Напряжение встроенного источника питания нормирующих преобразователей
|
24 ± 2,4 В
|
|
Максимально допустимый ток источника питания
|
80 мА
|
Универсальные входы:
|
Количество универсальных входов
|
2
|
|
Типы входных датчиков и сигналов
|
см. таблицу «Характеристики измерительных датчиков»
|
|
Время опроса входа:
|
|
– для термопреобразователей сопротивления
|
не более 0,8 с
|
|
– для других датчиков
|
не более 0,4 с
|
|
Предел основной приведенной погрешности измерения:
|
|
– для термоэлектрических преобразователей
|
±0,5 %
|
|
– для других датчиков
|
±0,25 %
|
Выходные устройства:
|
Количество выходных устройств
|
2
|
|
Типы выходных устройств
|
Р, К, С, Т, И, У
|
Корпус:
|
Габаритные размеры (мм) и степень защиты корпуса
|
|
|

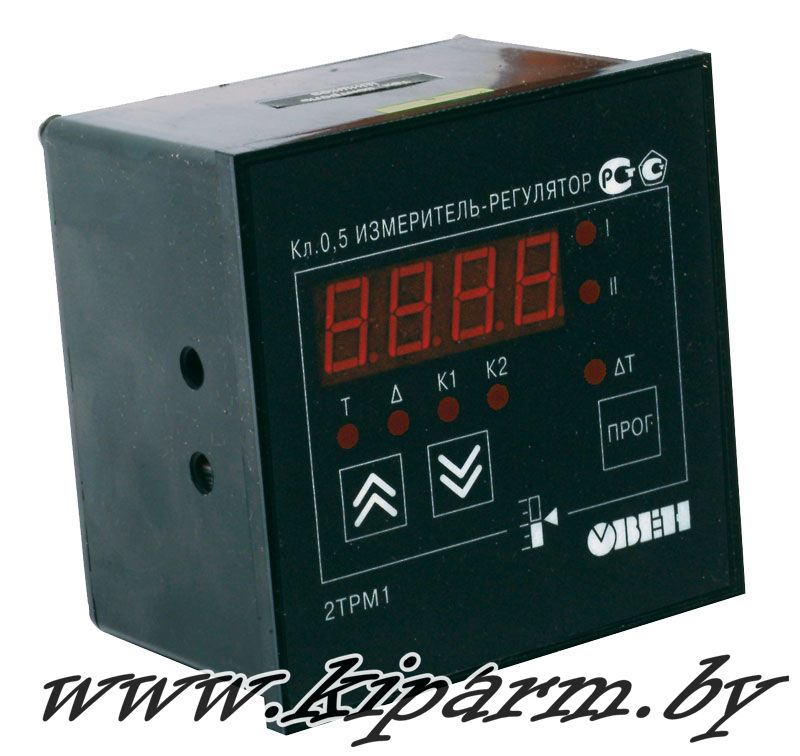

Щитовой Щ1
|
96х96х65, IP54*
|
|

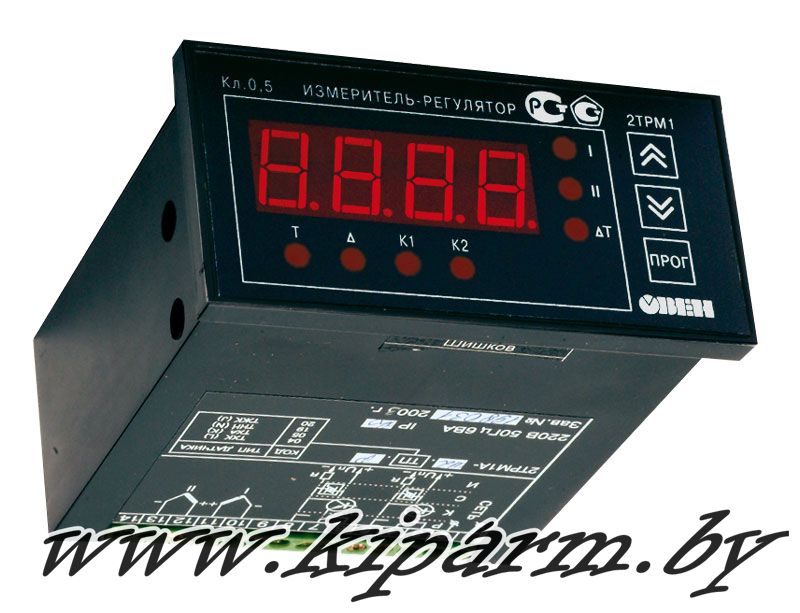

Щитовой Щ2
|
96х48х100, IP54*
|
|

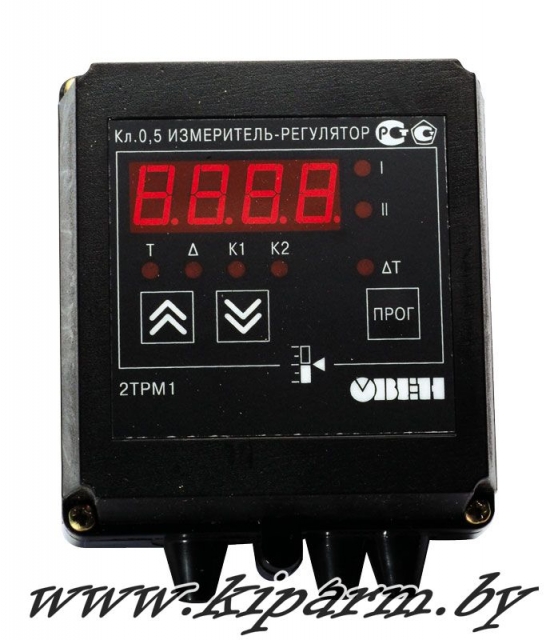

Щастенный Н
|
130х105х65, IP44
|
|
* со стороны передней панели
|
Условия эксплуатации:
|
Температура окружающего воздуха
|
–20...+50 °С
|
|
Атмосферное давление
|
84...106,7 кПа
|
|
Относительная влажность воздуха (при +35 °С и ниже без конденсации влаги)
|
30...80 %
|
Характеристики измерительных датчиков:
|
Код b1-0
(b2-0)
|
Тип датчика
|
Диапазон измерений
|
Разрешающая способность*
|
|
01
|
ТСМ (Cu50) W100=1.426
|
–50…+200 °С
|
0,1 °С
|
|
09
|
ТСМ (50М) W100=1.428
|
–200…+200 °С
|
0,1 °С
|
|
07
|
ТСП (Pt50) W100=1.385
|
–200…+850 °С
|
0,1 °С
|
|
08
|
ТСП (50П) W100=1.391
|
–240…+1100 °С
|
0,1 °С
|
|
00
|
ТСМ (Cu100) W100=1.426
|
–50…+200 °С
|
0,1 °С
|
|
14
|
ТСМ (100М) W100=1.428
|
–200…+200 °С
|
0,1 °С
|
|
02
|
ТСП (Pt100) W100=1.385
|
–200…+850 °С
|
0,1 °С
|
|
03
|
ТСП (100П) W100=1.391
|
–240…+1100 °С
|
0,1 °С
|
|
29
|
ТСН (100Н) W100=1.617
|
–60…+180 °С
|
0,1 °С
|
|
30
|
ТСМ (Cu500) W100=1.426
|
–50…+200 °С
|
0,1 °С
|
|
31
|
ТСМ (500М) W100=1.428
|
–200…+200 °С
|
0,1 °С
|
|
32
|
ТСП (Pt500) W100=1.385
|
–200…+850 °С
|
0,1 °С
|
|
33
|
ТСП (500П) W100=1.391
|
–250…+1100 °С
|
0,1 °С
|
|
34
|
ТСН (500Н) W100=1.617
|
–60…+180 °С
|
0,1 °С
|
|
35
|
ТСМ (Cu1000) W100=1.426
|
–50…+200 °С
|
0,1 °С
|
|
36
|
ТСМ (1000М) W100=1.428
|
–200…+200 °С
|
0,1 °С
|
|
37
|
ТСП (Pt1000) W100=1.385
|
–200…+850 °С
|
0,1 °С
|
|
38
|
ТСП (1000П) W100=1.391
|
–250…+1100 °С
|
0,1 °С
|
|
39
|
ТСН (1000Н) W100=1.617
|
–60…+180 °С
|
0,1 °С
|
|
15
|
ТСМ (53М) W100=1.426 (гр. 23)
|
–50…+200 °С
|
0,1 °С
|
|
04
|
термопара ТХК (L)
|
–200…+800 °С
|
0,1 °С
|
|
20
|
термопара ТЖК (J)
|
–200…+1200 °С
|
0,1 °С
|
|
19
|
термопара ТНН (N)
|
–200…+1300 °С
|
0,1 °С
|
|
05
|
термопара ТХА (K)
|
–200…+1360 °С
|
0,1 °С
|
|
17
|
термопара ТПП (S)
|
–50…+1750 °C
|
0,1 °С
|
|
18
|
термопара ТПП (R)
|
–50…+1750 °C
|
0,1 °С
|
|
16
|
термопара ТПР (В)
|
+200…+1800 °C
|
0,1 °С
|
|
21
|
термопара ТВР (А-1)
|
0…+2500 °С
|
0,1 °С
|
|
22
|
термопара ТВР (А-2)
|
0…+1800 °C
|
0,1 °С
|
|
23
|
термопара ТВР (А-3)
|
0…+1800 °C
|
0,1 °С
|
|
24
|
термопара ТМК (Т)
|
–200…+400 °C
|
0,1 °С
|
|
12
|
ток 0…5 мА
|
0…100 %
|
0,1 %
|
|
11
|
ток 0…20 мA
|
0…100 %
|
0,1 %
|
|
10
|
ток 4…20 мА
|
0…100 %
|
0,1 %
|
|
06
|
напряжение –50…+50 мВ
|
0…100 %
|
0,1 %
|
|
13
|
напряжение 0…1 В
|
0…100 %
|
0,1 %
|
|
* При измерении температуры выше 999,9 °С и ниже минус 199,9 °С разрешающая способность прибора 1 °С
|
Характеристики выходных устройств:
|
Обозначение
|
Тип выходного устройства (ВУ)
|
Электрические характеристики
|
|
Р
|
электромагнитное реле
|
8 А при 220 В 50...60 Гц, cos  > 0,4
|
|
К
|
транзисторная оптопара n–p–n типа
|
400 мА при 60 В пост. тока
|
|
С
|
симисторная оптопара
|
50 мА при 250 В (0,5 А в импульсном режиме, 50 Гц, tимп. не более 5 мс)
|
|
И
|
цифроаналоговый преобразователь «параметр–ток 4…20 мА»
|
нагрузка 100…800 Ом,
напряжение питания 12...30 В пост. тока
|
|
У
|
цифроаналоговый преобразователь «параметр–напряжение 0…10 В»
|
нагрузка не менее 2 кОм,
напряжение питания 16...30 В пост. тока
|
|
Т
|
выход для управления твердотельным реле
|
выходное напряжение 4...6 В,
макс. выходной ток 25 мА
|

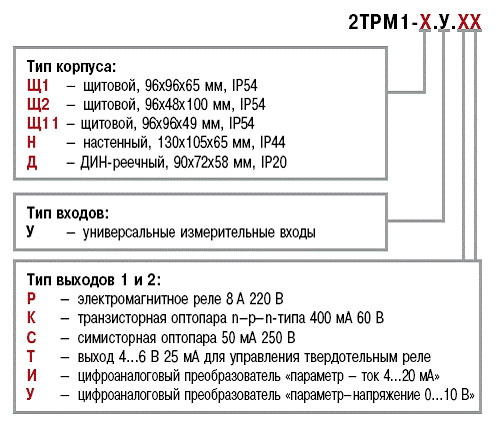

Пример обозначения при заказе:
Выходы 2ТРМ1 заказываются только в такой последовательности:
дискретный - дискретный, аналоговый - аналоговый, дискретный - аналоговый
Р, К, С, Т - дискретные выходы
И, У - аналоговые выходы
Вид модификаций корпусов:
Позиции:
Стандартные позиции (со склада):
2ТРМ1-Н.У.РР
2ТРМ1-Щ1.У.ИИ
2ТРМ1-Щ1.У.КК
2ТРМ1-Щ1.У.РИ
2ТРМ1-Щ1.У.РР
2ТРМ1-Щ1.У.СС
2ТРМ1-Щ2.У.ИИ
2ТРМ1-Щ2.У.РР
Позиции на заказ (срок поставки от 2 недель):
2ТРМ1-Н.У.ИИ
2ТРМ1-Н.У.ИК
2ТРМ1-Н.У.КИ
2ТРМ1-Н.У.КК
2ТРМ1-Н.У.КУ
2ТРМ1-Н.У.РИ
2ТРМ1-Н.У.РС
2ТРМ1-Н.У.РУ
2ТРМ1-Н.У.СР
2ТРМ1-Н.У.СС
2ТРМ1-Н.У.СТ
2ТРМ1-Н.У.ТИ
2ТРМ1-Н.У.ТР
2ТРМ1-Н.У.ТС
2ТРМ1-Н.У.ТТ
2ТРМ1-Н.У.ТУ
2ТРМ1-Н.У.УУ
2ТРМ1-Щ1.У.ИК
2ТРМ1-Щ1.У.ИУ
2ТРМ1-Щ1.У.КИ
2ТРМ1-Щ1.У.КС
2ТРМ1-Щ1.У.КУ
2ТРМ1-Щ1.У.РК
2ТРМ1-Щ1.У.РС
2ТРМ1-Щ1.У.РУ
2ТРМ1-Щ1.У.СИ
2ТРМ1-Щ1.У.СР
2ТРМ1-Щ1.У.ТР
2ТРМ1-Щ1.У.ТС
2ТРМ1-Щ1.У.ТТ
2ТРМ1-Щ1.У.УИ
2ТРМ1-Щ1.У.УУ
2ТРМ1-Щ2.У.КИ
2ТРМ1-Щ2.У.КК
2ТРМ1-Щ2.У.КУ
2ТРМ1-Щ2.У.РИ
2ТРМ1-Щ2.У.РК
2ТРМ1-Щ2.У.РС
2ТРМ1-Щ2.У.РУ
2ТРМ1-Щ2.У.СИ
2ТРМ1-Щ2.У.СС
2ТРМ1-Щ2.У.СТ
2ТРМ1-Щ2.У.ТР
2ТРМ1-Щ2.У.ТТ
2ТРМ1-Щ2.У.УИ
2ТРМ1-Щ2.У.УУ Купить в Республике Беларусь, цена 2ТРМ1.Щ1 и продажа 2ТРМ1.Щ2
Сроки поставки: в наличии
◄
