МТ100 (МТ100Р, МТ100R, МТ100РR) / Датчик давления.
Описание прибора:
Датчики давления МТ 100 (в дальнейшем - датчики), предназначены для непрерывного пропорционального преобразования давления нейтральных и агрессивных, в том числе коагулирующих, сред (жидкостей и газов) в унифицированный токовый выходной сигнал. Датчики работают с показывающей и регистрирующей аппаратурой, регуляторами и другими устройствами автоматики, в том числе в системах автоматического контроля, регулирования и управления технологическими процессами взрывобезопасных и взрывоопасных производств, а также на объектах атомной энергетики (ОАЭ).
Датчики выпускаются по техническим условиям РИБЮ 406233.005 ТУ.
По устойчивости к климатическим воздействиям датчики имеют исполнения по ГОСТ 15150-69:
У2* - для pаботы пpи темпеpатуpе от минус 30 до 50 °С;
У2** - для pаботы пpи темпеpатуpе от минус 50 до 80 °С;
УХЛ3. 1* и Т3* - для pаботы пpи темпеpатуpе от 5 до 50 °С;
УХЛ3. 1** и Т3** - для pаботы пpи темпеpатуpе от минус 10 до 80 °С;
Относительная влажность окpужающего воздуха до 95 % пpи 35 °С.
Датчики имеют исполнения:
* Взpывозащищённое с видом взpывозащиты "искpобезопасная электpическая цепь ia" и уpовнем взpывозащиты "особовзрывобезопасный" (О). Маркировка по взрывозащите "OExiaIIСТ5 Х" (все модели, за исключением моделей 11229-11239);
* Взрывозащищенное с видом взрывозащиты "взрывонепроницаемая оболочка" (d) и уровнем взрывозащиты "взрывобезопасный" (1); маркировка по взрывозащите "1ЕхdIIВТ5" (модели 11229-11239);
* Невзрывозащищенное - все модели за исключением моделей 11229-11239.
Степень защиты от воздействия воды и пыли - IP55 по ГОСТ 14254-96.
Датчики, предназначенные для работы на ОАЭ, выпускаются только в невзрывозащищенном исполнении;
Сокращенное наименование датчиков и измеряемый параметр указаны в табл. 1
Таблица 1
|
Сокращенное наименование датчика
|
Измеряемый параметр
|
|
Датчик МТ100Р
|
Избыточное давление
|
|
Датчик МТ100R
|
Разрежение
|
|
Датчик МТ100PR
|
Избыточное давление и разрежение
|
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:
Наименования датчиков, модели, диапазоны (пределы) измерений, давления перегрузки, исполнения по материалам, контактирующим с измеряемой средой, указаны в табл. 2, 3, 4.
Верхний предел измерений датчиков МТ100Р или МТ100R равен диапазону измерений.
Нижний предел измерений датчиков всех моделей равен нулю
Пределы допускаемой основной погрешности датчиков ± 0,25; ± 0,5; ± 1,0 % диапазона измерений.
Межповерочный интервал 2 года для датчиков с пределом основной погрешности ± 0,25 % и 3 года для остальных датчиков.
Датчики МТ100Р (избыточное давление)
Таблица 2
|
Сокращенное наименование датчика
|
Модель
|
Единица давления
|
Диапазон измерений
|
Допускаемое давление перегрузки
|
Исполнение по материалам (табл. 4)
|
|
предельное
|
рабочее
|
|
1
|
2
|
3
|
4
|
5
|
6
|
7
|
|
Датчик
МТ100Р
|
14123
|
кПа
|
16; 25; 40; 60 (63)
|
250
|
02, 09
|
|
14124
|
кПа
|
25; 40; 60 (63); 100
|
400
|
02, 09
|
|
14125
|
кПа
|
40; 60 (63); 100; 160
|
630
|
02, 09
|
|
14126
|
кПа
|
60 (63); 100; 160; 250
|
1000
|
02, 09
|
|
14127
|
кПа
|
100; 160; 250; 400
|
1600
|
02, 09
|
|
14128
|
кПа
|
160; 250; 400; 600 (630)
|
2500
|
02, 09
|
|
11029 11229
|
МПа
|
0,25; 0,4; 0,6 (0,63); 1,0
|
1,6
|
1,25
|
11, 12, 17
|
|
11030 11230
|
МПа
|
0,6 (0,63); 1,0; 1,6
|
2,5
|
2,0
|
11, 12, 17
|
|
11031
|
МПа
|
0,6 (0,63); 1,0; 1,6; 2,5
|
4,0
|
3,0
|
11, 12, 17
|
|
11231
|
0,6 (0,63); 1,0; 1,6; 2,5
|
|
|
|
|
11032 11232
|
МПа
|
1,0; 1,6; 2,5; 4,0
|
6,3
|
5,0
|
11, 12, 17
|
|
11033 11233
|
МПа
|
1,6; 2,5; 4,0; 6,0 (6,3)
|
10
|
8,0
|
11, 12, 17
|
|
11034 11234
|
МПа
|
2,5; 4,0; 6,0 (6,3);10
|
16
|
12,5
|
11, 12, 17
|
|
11035, 11235
|
МПа
|
4,0; 6,0 (6,3); 10;16
|
25
|
20
|
11, 12, 17
|
|
11036, 11236
|
МПа
|
10, 16, 25
|
40
|
30
|
11, 12, 17
|
|
11037, 11237
|
МПа
|
16, 25, 40
|
56
|
46
|
11, 12, 17
|
|
11038, 11238
|
МПа
|
25, 40, 60 (63)
|
80
|
72
|
11, 12, 17
|
|
11039, 11239
|
МПа
|
40, 60 (63), 100
|
125
|
ПО
|
11, 12, 17
|
Датчики МТ100PR (избыточное давление-разрежение)
Таблица 3
|
Сокраще нное наименов ание датчика
|
Модель
|
Единица давления
|
Верхние пределы измерений
|
Допускаемое давление перегрузки
|
Исполне ние по материал ам (табл. 4)
|
|
по разреже нию (-)
|
по избыточному давлению (+)
|
предель -ное
|
рабочее
|
|
1
|
2
|
3
|
4
|
5
|
6
|
7
|
8
|
|
Датчик МТ 100PR
|
11029 11229
|
МПа
|
-0,1
|
+(0,15; 0,3; 0,5 (0,53); 0,9)
|
1,6
|
1,25
|
11; 12;
1
|
|
11030 11230
|
+(0,5 (0,53); 0,9; 1,5)
|
2,5
|
2,0
|
11; 12;17
|
|
11031, 11231
|
+(0,5 (0,53); 0,9; 1,5; 2,4)
|
4,0
|
3,0
|
11; 12;17
|
|
11032, 11232
|
+(0,9; 1,5; 2,4; 3,9)
|
6,3
|
5,0
|
11, 12,17
|
Примечания к табл. 2,3;
1. Наибольшее значение диапазона измерений разряжения для датчиков МТ100R моделей 14125, 14126 - 100 кПа.
2. Допускаемое рабочее давление перегрузки - давление, после воздействия которого не требуется дополнительная настройка.
Исполнения 09 и 12 изготавливаются по отдельному заказу после согласования.
3. По требованию заказчика могут изготавливаться датчики с единицами давления кгс/м2, кгс/см2 и бар.
4. По отдельному заказу после согласования с заказчиком датчики могут поставляться с разделителем РМ, рукавом и заполняться разделительной жидкостью (см. раздел 8).
Таблица 4
|
Oбозначение исполнения по материалам
|
Материал мембраны
|
Материал ниппеля, штуцера, фланца
|
|
02
|
Сплав 36НХТЮ
|
Сталь 12Х18Н10Т
|
|
09
|
Титан ВТ 1-0
|
Титановый сплав
|
|
11
|
Титановый сплав
|
Сталь 12Х18Н10Т
|
|
12
|
Титановый сплав
|
Титановый сплав
|
|
17
|
Титановый сплав
|
Углеродистая сталь с покрытием
|
Датчики МТ100Р моделей 14124, 14125 могут использоваться в качестве пневмоэлектропpеобpазователей. При этом диапазон измерений устанавливается равным 80 кПа (0,8 кгс/см2), т.е. от 20 до 100 кПа (от 0,2 до 1 кгс/см2). Выходной сигнал 0-5, 4-20 мА.
Датчики взpывозащищённого исполнения с видом взpывозащиты "искpобезопасная электpическая цепь" изготавливаются только с выходным сигналом 4-20 мА.
Электрическое питание датчиков с видом взрывозащиты "искробезопасная электрическая цепь" осуществляется от блоков БПС-90, остальных датчиков - от блоков 4БП36.
Электрическое питание датчиков с видом взрывозащиты "взрывонепроница-емая оболочка", а также невзрывозащищённых осуществляется от источника постоянного тока напряжением:(36 ± 0,72) В - для датчиков с выходным сигналом 0-5 Ма;
от 15 до 42 В - для датчиков с выходным сигналом 4-20 Ма.
Hагpузочное сопpотивление датчиков при напряжении питания 36 В не более:
2,5 кОм - для датчиков с выходным сигналом 0-5 мА;
1,0 кОм - для датчиков с выходным сигналом 4 - 20 мА.
Потребляемая мощность, не более 0,8 В-А.
Датчики имеют исполнения по материалам, контактирующим с измеряемой средой, указанные в табл. 4.
Масса датчика, не более:
1,0 кг - для моделей 11029 - 11039;
1,6 кг - для моделей 11229 - 11239, 14123 - 14128.

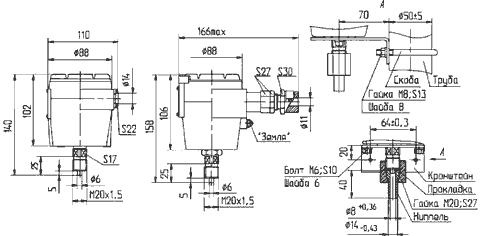

Габаритные размеры:
Гарантийные обязательства:
Средний срок службы 12 лет.
Гарантийный срок эксплуатации 18 месяцев
Комплект поставки:
1. МТ 100
2. Паспорт
3. Комплект монтажныж частей ( по спецификации)
Сроки поставки: под заказ
◄
