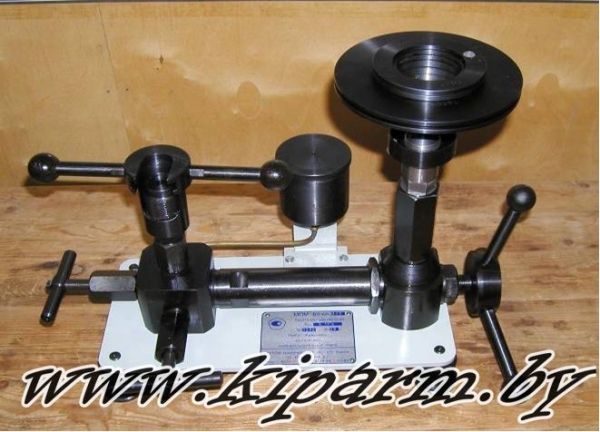

МПМ-60 кл.т. 0,02 / Манометр грузопоршневой класса точности 0,02.
Купить манометр грузопоршневой мпм-60 класса точности 0,02 в Республике Беларусь (РБ). Продажа, цена, стоимость на малогабаритный грузопоршневой манометр класса точности 0,02 в Минске, Бресте, Витебске, Гродно, Гомеле, Могилеве
Назначение:
Манометр грузопоршневой малогабаритный МПМ-60 класса точности 0,02 предназначен для поверки и калибровки деформационных манометров 3-го разряда классов точности 0,15; 0,25; образцовых деформационных измерительных преобразователей давления 2-го разряда классов точности 0,05 и 0,06 непосредственным сличением, а также для точного измерения избыточного давления в диапазоне от 0,04 до 6 МПа (от 0,4 до 60 кгс/см2).
Область применения данных манометров:
Поверка и калибровка деформационных манометров в метрологических центрах, лабораториях КИП промышленных предприятий, выпускающих деформационные манометры, и в ремонтных мастерских.
Технические характеристики:
Наименование параметров
|
Норма для манометра
|
|
Основной диапазон измерений избыточного давления
|
от 0,06 до 6 МПа (от 0,6 до 60 кгс/см2)
|
|
Дополнительный диапазон измерений избыточного давления
|
от 0,04 до 0,06 МПа (от 0,4 до 0,6 кгс/см2)
|
|
Номинальное значение площади поршня грузопоршневой колонки, предназначенной для измерения избыточного давления в пределах от 0,04 до 0,06 МПа (от 0,4 до 6 кгс/см2)
|
1 см2
|
|
Номинальное значение площади поршня грузопоршневой колонки, предназначенной для измерения избыточного давления в пределах от 0,6 до 6 МПа (от 6 до 60 кгс/см2)
|
0,1 см2
|
| Давление, создаваемое поршнем с номинальной площадью 1 см2 с грузоприемным устройством |
0,04 МПа (0,4 кгс/см2) |
| Давление, создаваемое поршнем с номинальной площадью 0,1 см2 с грузоприемным устройством |
0,1 МПа (1 кгс/см2) |
Пределы допускаемой основной погрешности
|
|
В основном диапазоне
|
В дополнительном диапазоне
|
|
±0,02% от значения измеряемого давления
|
±0,02% от начального значения основного диапазона измерений
|
Габаритные размеры, мм, не более 400х197х211.
Масса манометра без грузов, кг, не более 8,5.
Масса манометра с грузами. кг, не более 27,5.
Комплект поставки:
Обозначение
|
Наименование
|
Количество
|
Примечание
|
| МКДС.306444.075 |
Устройство для создания давления |
1 |
|
| МКДС.406141.105 |
Колонка грузопоршневая измерительная с номинальной площадью поршня 1 см2 |
1 |
|
| МКДС.406141.106 |
Колонка грузопоршневая измерительная с номинальной площадью поршня 0,1 см2 |
1 |
|
| МКДС.754176.097 |
Прокладка |
10 |
|
| МКДС.754176.015-07 |
Прокладка |
10 |
|
| МКДС.301524.038 |
Струбцина |
2 |
|
| Комплекты грузов, приведенных к номинальному значению давления: |
| МКДС.301313.084-02 |
Груз 0,5 кгс/см2 |
1 |
Для колонки с номинальной площадью поршня 0,1 см2 |
| МКДС.301313.084 |
Груз 1,0 кгс/см2 |
4 |
| МКДС.301313.085 |
Груз 5,0 кгс/см2 |
11 |
| МКДС.301313.084-01 |
Груз 0,1 кгс/см2 |
6 |
Для колонки с номинальной площадью поршня 1 см2 |
| МКДС.301313.085-01 |
Груз 0,5 кгс/см2 |
10 |
| Комплекты дополнительных грузов для перевода давления в МПа: |
| МКДС.711111.068-01 |
Груз диаметром 12 мм (m=2 г) |
5 |
Для колонки с номинальной площадью поршня 0,1 см2 |
| МКДС.404220.003 |
Груз диаметром 20 мм (m=10 г) |
11 |
| МКДС.711111.068-01 |
Груз диаметром 12 мм (m=2 г) |
6 |
Для колонки с номинальной площадью поршня 1 см2 |
| МКДС.404220.003 |
Груз диаметром 20 мм (m=10 г) |
10 |
| МКДС.711111.068 |
Груз диаметром 18 мм (m=8 г) |
1 |
| МКДС.713352.094 |
Переходник |
1 |
Поставляются по заявке потребителя
|
| МКДС.713352.093 |
Переходник |
1 |
| МКДС.712342.148 |
Тарелка |
1 |
| МКДС.301313.086 |
Груз массой 1,2 кг |
5 |
| МКДС.301313.086-01 |
Груз массой 0,6 кг |
1 |
|
МКДС.304274.000
- 01
- 02
|
Шайба
Шайба
Шайба
|
1
1
1
|
|
МКДС.301313.087
- 01
|
Чашка (0,1 МПа)
Чашка (0,01 МПа)
|
1
1
|
|
МКДС.758412.002
- 01
- 02
- 03
|
Втулки переходные |
1
1
1
1
|
|
| МКДС.715414.008 |
Поршень пресса |
1 |
|
| 008-012-25-2-2 |
Кольцо уплотнительное ГОСТ 18829-73/ГОСТ 9833-73 |
4 |
|
| 016-020-25-2-2 |
Кольцо уплотнительное ГОСТ 18829-73/ГОСТ 9833-73 |
2 |
|
| МКДС.406141.008 |
Уровень |
2 |
|
| МКДС.406141.008 ЭТ |
Этикетка на уровень |
1 |
|
| МКДС.406141.107 РЭ |
Руководство по эксплуатации |
1 |
|
| |
Свидетельство о поверке |
1 |
|
Сроки поставки: под заказ
В государственном реестре средств измерений РБ: Да / № РБ 03 04 4804 11
◄
