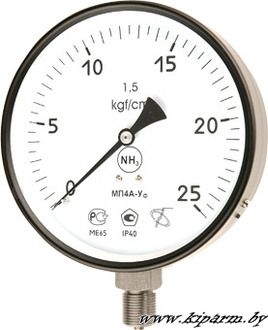

МП4А-Уф, ВП4А-Уф, МВП4А-Уф / Манометры, вакуумметры и мановакуумметры показывающие аммиачные.

Назначение:

Манометры избыточного давления, вакуумметры и мановакуумметры технические показывающие аммиачные МП4А-Уф, ВП4А-Уф, МВП4А-Уф предназначены для измерения избыточного и вакуумметрического давления жидкого, газообразного и водного раствора аммиака.

Технические характеристики:

Температура окружающего воздуха: от -50 до +60 оС
Устойчивость к климатическим воздействиям: исполнение У2 по ГОСТ 15159-69
Диаметр корпуса: 150 мм
Резьба штуцера: М20х1,5
Виброзащищенность: группа L3 по ГОСТ 12997-84
Класс точности: 1,5 (по заказу 1,0 на пределы 0,4-60 МПа)
Степень защиты приборов: IP40
Средний срок службы: 10 лет
Масса не более: 0,9 кг
Материал корпуса: сталь
Стекло: техническое
Штуцер, трубчатая пружина: нержавеющая сталь
Трибко-секторный механизм: нержавеющая сталь
Циферблат: алюминиевый сплав, окрашенный в белый цвет

Пределы измерений:

МП4А-Уф от 0 до 0,1; 0,16; 0,25; 0,4; 0,6; 1; 1,6; 2,5; 4; 6; 10; 16; 25; 40; 60 МПа

МВП4А-Уф от -0,1 до 0,06; 0,15; 0,3; 0,5; 0,9; 1,5; 2,4 МПа
ВП4А-Уф от -0,1 до 0 МПа
(по заказу поставляются в единицах измерения кПа, кгс/см2, бар)

Варианты исполнения корпуса:

Чертежи:

Как это работает:

Принцип действия приборов основан на уровновешивании измеряемого давления силами упругой деформации чувсвительного элемента. Используется два вида таких элементов:
* на пределы до 100 кгс/м2 включительно - одновитковая манометрическая пружина;
* на пределы свыше 100 кгс/м2 - полуторавитковая пружина.

Измеряемое давление через штуцер поступает в полость измерительной пружины и посредством трибко-секторного механизма вызывает пропорциональлье движение стрелки по шкале.

Пример заказа:
