МП-6 кл.т. 0,02 / Манометр грузопоршневой класса точности 0,02.
Купить манометр грузопоршневой МП-6 класса точности 0,02 в Республике Беларусь (РБ). Продажа, цена, стоимость на грузопоршневой манометр МП-6 класса точности 0,02 в Минске, Бресте, Витебске, Гродно, Гомеле, Могилеве
Назначение:
Манометр избыточного давления грузопоршневой МП-6 класса точности 0,02 предназначен для поверки и калибровки измерительных приборов давления (деформационных манометров, датчиков, регистраторов и т. д.), а также для непосредственного измерения избыточного давления в подключенных системах.
Технические характеристики манометра соответствуют ГОСТу 8291-83.
Манометр предназначен для работы при температуре окружающего воздуха от 10 до 30°С и относительной влажности не более 80%.
Основные технические харакеристики:
Наименование параметров
|
Норма для манометра
|
|
Верхний предел измерений, МПа (кгс/см2)
|
0,6 (6,0)
|
|
Нижний предел измерений, МПа (кгс/см2)
|
0,04 (0,4)
|
|
Номинальное значение площади поршня, см2
|
1
|
|
Номинальное значение массы поршня с грузоприёмным устройством, кг, не более
|
0,4 х 0,98
|
|
Давление, создаваемое поршнем с грузоприемным устройством,
МПа (кгс/см2)
|
0,04 (0,4)
|
Пределы допускаемой основной погрешности
|
|
При давлениях от 10 до 100% от верхнего предела измерений
|
При давлениях до 10% от верхнего предела измерений
|
|
± 0,02% от действительного значения измеряемого давления
|
± 0,02% от 0,1 верхнего предела измерений
|
Рабочая жидкость - трансформаторное масло по ГОСТ 10121-76 или по ГОСТ 982-80.
ВНИМАНИЕ! Замена рабочей жидкости другими типами масел не допускается.
Питание от сети переменного тока:
- напряжение 220 В;
- частота 50 Гц.
Габаритные размеры, мм, не более:
длина - 450;
ширина - 330;
высота - 320.
Масса манометра без грузов, кг, не более - 30.
Масса манометра с грузами, кг, не более - 48.
Комплект поставки:
Обозначение
|
Наименование
|
Количество
|
Примечание
|
| МКДС.406141.013-01 |
Колонка грузопоршневая измерительная |
1 |
|
| МКДС.306444.070 |
Устройство для создания давления |
1 |
|
| Комплект грузов, подогнанных под номинальное значение массы: |
| МКДС.301313.079 |
Груз 1 кг |
10 |
|
| Комплект специальных грузов, подогнанных под номинальное значение массы: |
| МКДС.301313079-02 |
Груз 0,6 кг |
2 |
|
| МКДС.301313079-01 |
Груз 0,9 кг |
1 |
|
| Комплект грузов, подогнанных под номинальное значение давления: |
| МКДС.301313.077-01 |
0,01 МПа или 0,1 кгс/см2, или 10 кПа |
6 |
|
| МКДС.301313.078-01 |
0,05 МПа или 0,5 кгс/см2 , или 50 кПа |
10 |
|
| МКДС.711111.009-01 |
Груз дополнительный |
1 |
Поставляется при заказе прибора с двойным комплектом грузов (в МПа и кгс/см2 ) |
| МКДС.713352.011 |
Стойка |
1 |
|
| Гайки: |
|
МКДС.758421.019
- 01
- 02
- 03
|
М10х1
М12х1,5
М14х1,5
М20х1,5
|
1
1
1
1
|
|
| Прокладки: |
|
МКДС.754176.015
- 01
- 02
- 03
|
|
10
10
10
10
|
|
| МКДС.304146.001-03 |
Отсчетное устройство для наблюдения за взаимным расположением поршней |
1 |
|
| МКДС.307141.029 |
Разделитель гидравлический безмембранный РГБ-6 |
1 |
Поставляется по заявке потребителя за отдельную плату |
| Кольца: |
| 016-020-25-2-2 |
ГОСТ 18829-73/ГОСТ 9833-73 |
2 |
|
| 008-012-25-2-2 |
4 |
|
| МКДС.715414.008 |
Поршень пресса |
1 |
|
| МКДС.406141.008 |
Уровень |
2 |
|
| МКДС.406141.008 ЭТ |
Этикетка на уровень |
1 |
|
| МКДС.307141.001 ЭТ |
Этикетка на РГБ-6 |
1 |
|
| МКДС.406141014 РЭ |
Руководство по эксплуатации |
1 |
|
| |
Свидетельство о поверке |
|
|

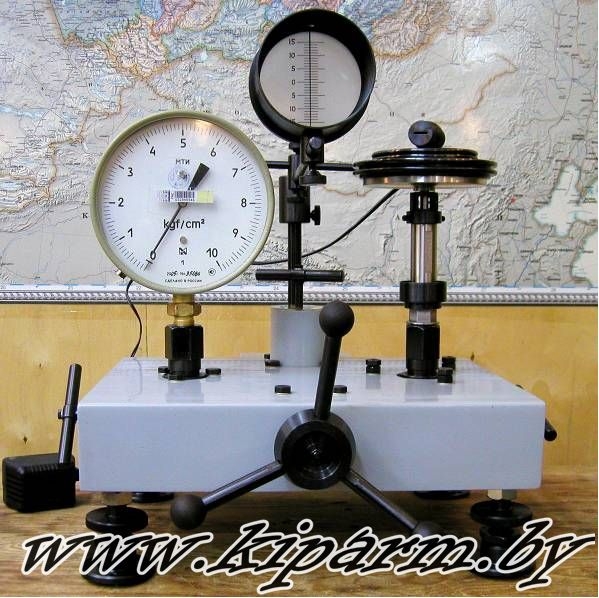

Общий вид манометра грузопоршневого МП-6 класса точности 0,02:
Вид колонки измерительной МП-6 класса точности 0,02:
Сроки поставки: под заказ
В государственном реестре средств измерений РБ: Да / № РБ 03 04 1682 11
◄
