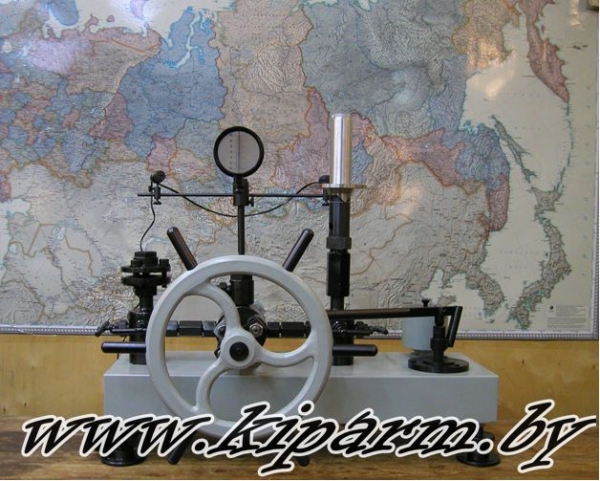

МП-250 кл.т. 0,01 / Манометр грузопоршневой класса точности 0,01.
Купить манометр грузопоршневой мп-250 класса точности 0,01 в Республике Беларусь (РБ). Продажа, цена, стоимость на грузопоршневой манометр МП-250 класса точности 0,01 в Минске, Бресте, Витебске, Гродно, Гомеле, Могилеве.
Назначение:
Манометр избыточного давления грузопоршневой МП-250 класса точности 0,01 (в дальнейшем по тексту – манометр) предназначен для поверки образцовых грузопоршневых манометров 2-го разряда; образцовых деформационных манометров 3-го разряда класса точности 0,15; образцовых деформационных измерительных преобразователей давления 2-го и 3-го разрядов класса точности 0,1 и 0,15 непосредственным сличением.
Технические характеристики манометра соответствуют ТУ 4212-014-55862958-05.
Технические характеристики:
Наименование параметров
|
Норма для манометра
|
|
Верхний предел измерений, МПа (кгс/см2)
|
25 (250)
|
|
Нижний предел измерений, МПа (кгс/см2)
|
0,5 (5)
|
|
Номинальное значение площади поршня, см2
|
0,2
|
|
Номинальное значение массы поршня с грузоприёмным устройством, кг, не более
|
1х0,98
|
|
Давление, создаваемое поршнем с грузоприёмным устройством, МПа (кгс/см2)
|
0,5 (5)
|
Пределы допускаемой основной погрешности
|
|
При давлениях в диапазоне от 10 до 100% от верхнего предела измерений
|
При давлении в диапазоне до 10% от верхнего предела измерений
|
|
±0,01% от значения измеряемого давления
|
±0,01% от 0,1 верхнего предела измерений
|
Питание от сети переменного тока:
напряжение, В – (220±22);
частота, Гц – (50±0,4).
Габаритные размеры, мм, не более:
длина - 833;
ширина - 534;
высота - 680.
Масса манометра с комплектом грузов, не более 215 кг.
Комплект поставки:
Обозначение
|
Наименование
|
Количество
|
Примечание
|
| МКДС.406141.112 |
Колонка грузопоршневая измерительная |
1 |
|
| МКДС.306444.068 |
Устройство для создания давления |
1 |
|
| Комплект грузов, подогнанных под номинальное значение массы: |
| МКДС.712342.155 |
Груз 2,5 кг |
40 |
|
| Комплекты грузов, подогнанных под номинальное значение давления: |
| МКДС.712342.154 |
Груз 0,5 МПа или 5 кгс/см2 |
1 |
|
| МКДС.712342.153 |
Груз 1 МПа или 10 кгс/см2 |
24 |
|
| МКДС.711111.066-04 |
Груз дополнительный |
1 |
Поставляется при заказе прибора с двойным комплектом грузов (в МПа и кгс/см2) |
| МКДС.304146.001-01 |
Отсчетное устройство для наблюдения за взаимным расположением поршней с блоком питания |
1 |
|
| Уплотнительные прокладки: |
| МКДС.754176.186 |
ø 18х6,5 |
20 |
|
| МКДС.711141.015 |
ø 20х12 |
1 |
|
| МКДС.715182.046 |
Штуцер М40х2/М33х2 |
1 |
|
| МКДС.715182.54 |
М40х2/М40х2 |
1 |
|
| МКДС.715461.001 |
Гайка |
1 |
|
| ГОСТ 3722-81 |
Шарик ø 7,541-40 |
1 |
|
| МКДС.713161.037 |
Стойка манометра |
1 |
|
| МКДС.406141.008 |
Уровень |
2 |
|
| МКДС.406141.111 РЭ |
Руководство по эксплуатации |
1 |
|
| МКДС.406141.008 ЭТ |
Этикетка на уровень |
1 |
|
| |
Свидетельство о поверке |
1 |
|
| МКДС.406141.000-01 МП |
Методика поверки |
1 |
|
Сроки поставки: под заказ
В государственном реестре средств измерений РБ: Да / № РБ 03 04 3120 11
◄
