КР-1Д / Регулятор давления.
Назначение:
Регуляторы КР-1Д предназначены для регулирования давления жидких и газообразных сред, неагрессивных к материалам деталей регулятора.
Особенности регулятора:

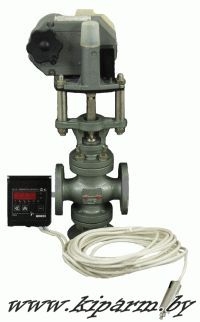

Регуляторы давления состоят из клапана регулирующего КР-1 с электроприводом, микропроцессорного блока ТРМ-12 и датчика давления.
Регуляторы обеспечивают регулирование вышеуказанных параметров по ПИД закону без контроля положения клапана.
Также по специальному заказу прибор может комплектоваться фильтром соответствующего диаметра условного прохода, ответными приварными стальными фланцами, корпусные детали КР-1 возможно изготовить из стали 20 или 12Х18Н10Т.
Технические характеристики:
|
Наименование параметра
|
Значение
|
|
Диапазон регулируемого избыточного давления, МПа
|
0-1,6
|
|
Температура регулируемой среды, °С
|
От 0 до 180
|
|
Датчик
|
КРТ-СТ
|
|
Наименование электронного блока
|
ТРМ-12
|
|
Класс точности, %
|
±0,5
|
|
Количество датчиков
|
1
|
|
Тип индикатора
|
4-х разрядный светодиодный
|
|
Исполнение электронного блока/габаритные размеры , мм
|
настенное (Н)130×105×65
щитовое (Щ1)96×96×70
щитовое (Щ2)96×48×100
|
|
Срок службы не менее (лет)
|
6
|
|
Тип клапана регулирующего
|
КР-1
|
|
Помехоустойчивость
|
Соответствует требованиям
ГОСТ Р 51522
|
|
Наработка на отказ
|
100 000 часов
|
|
Встроенный источник питания
|
24В
|
|
Межповерочный интервал
|
3 года
|
|
Диаметры условных проходов регулирующего органа DN, мм
|
25; 32; 40; 50; 80;100
|
|
Условная пропускная способность, KN,м3/ч
|
6,3; 10; 16; 25; 60; 100
|
|
Допустимый диапазон рабочих температур электронного блока
|
—20 до +50 °С
|
|
Максимальная длина дистанционной связи между приводом и электронным блоком
|
50 метров
|
|
Максимальная длина дистанционной связи между датчиком и электронным блоком
|
20 метров
|
|
Относительная нерегулируемая протечка, % от KN, не более
|
0,1
|
|
Защищенность корпуса от воздействия пыли и воды по ГОСТ 14254
|
IP54 (настенный IP44)
|
|
Защищенность датчика от воздействия пыли и воды по ГОСТ 14254
|
IP 65
|
|
Присоединительные размеры фланцев регулирующего органа
|
ГОСТ 12815-80
|
Пример обозначения при заказе:
Регулятор давления КР-1Д с электронным блоком настенного исполнения, с регулирующим органом Ду 40, с длиной дистанционной связи между датчиком и электронным блоком 10 метров, с длиной дистанционной связи между приводом и электронным блоком 20 метров – КР-1Д-Н-40-10-20
Регулятор давления КР-1Д с электронным блоком щитового исполнения с размерами 96×48×100, с регулирующим органом Ду 25, с длиной дистанционной связи между датчиком и электронным блоком 10 метров, с длиной дистанционной связи между приводом и электронным блоком 20 метров – КР-1Д-Щ2-25-10-20
Сроки поставки: под заказ (15 дней)
◄
