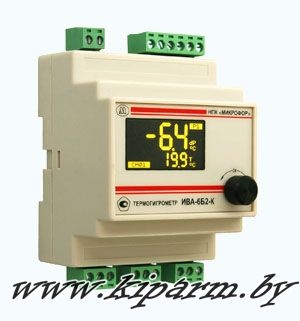

ИВА-6Б2-К-DIN / Термогигрометр стационарный с исполнением блока индикации для монтажа на DIN-рейку.
Купить измеритель влажности и температуры на дин-рейку ИВА-6Б2-К-Din в Республике Беларусь (РБ). Продажа, цена, стоимость, прайс на термогигрометр ива-6б2-к-din в Минске, Бресте, Витебске, Гродно, Гомеле, Могилеве
Назначение:
Термогигрометр ИВА-6Б2-К-DIN предназначен для измерения относительной влажности и температуры воздуха в жилых, складских и производственных помещениях, в свободной атмосфере, климатических термокамерах, а также для измерения влагосодержания неагрессивных технологических газов и сжатого воздуха.
Области применения:
- измерение параметров микроклимата в производственных помещений, в испытательных лабораториях, складских помещениях;
- контроль параметров микроклимата в чистых производственных помещениях фармацевтической и электронной промышленности;
- контроль влажности воздуха в полиграфической промышленности;
- контроль влажности в расстоечных шкафах на хлебопекарных предприятиях;
- камеры сушки колбас;
- текстильная промышленность;
- системы безопасности атомных электростанций;
- системы вентиляции и кондиционирования зданий и сооружений, системы метеонаблюдения;
- оборудование осушки воздуха и технологических газов, в т.ч. глубокая осушка;
- измерение влажности элегаза в элегазовом электротехническом оборудовании;
- контроль влажности газа на входе озонатора;
- измерение влажности защитной атмосферы в металлургической промышленности;
- контроль влажности в осушаемых гермообъемах;
- контроль влажности в климатических термокамерах;
- аттестация климатических термокамер;
- контроль влажности при сушке древесины, керамики, кирпича, в теплицах, оранжереях, овощехранилищах, на грибных фермах;
- метеорологические измерения;
- контроль процессов сушки, хранения продукции.
|
|

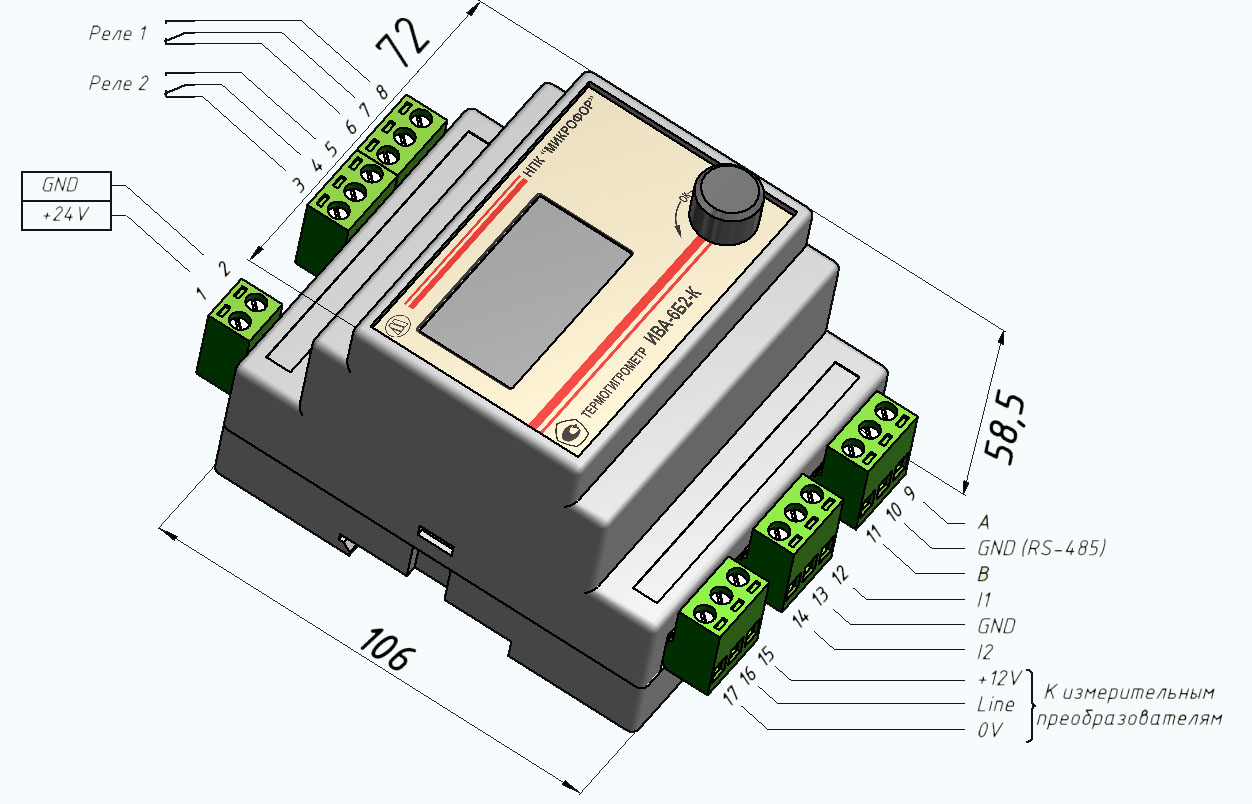

Особенности конструктивного исполнения:
- В состав термогигрометра входят блок индикации и до 16 измерительных преобразователей ДВ2ТСМ.
- Блок индикации выполнен в стандартном корпусе для монтажа на DIN-рейку.
- Измерительные преобразователи подключаются параллельно к блоку индикации двух- или трехпроводным кабелем (в зависимости от типа преобразователя) общей длиной до 300 м.
- Термогигрометр имеет два независимых релейных выхода, режимы которых определяются при конфигурации прибора. Каждый релейный выход имеет 1 контактную группу на переключение.
- Термогигрометр имеет два токовых выхода 4-20 мА. На выходы могут быть выведены относительная влажность, массовая концентрация влаги, точка росы (инея), температура, давление. Выводимые параметры и диапазон определяются при конфигурировании. Сопротивление нагрузки токовых выходов не более 500 Ом.
- Термогигрометр имеет цифровой выход по интерфейсу RS-485 и протоколу ModBus.
- Термогигрометр определяет величину массовой концентрации влаги (г/м3) на основе измеренных значений относительной влажности и температуры.
- Термогигрометр определяет величину точки росы (инея) анализируемого газа на основе измеренных значений относительной влажности и температуры.
- При измерении влажности в замкнутом, интенсивно перемешиваемом объеме, например, в климатической камере, термогигрометр может содержать один измерительный преобразователь ДВ2ТСМ-5Т-5П-АК и измерительные преобразователи температуры ДВ2ТСМ-5Т-АК, измеряющие температуру в различных точках в объеме термокамеры. Значения относительной влажности в точках размещения измерительных преобразователей температуры определяются расчетным путем.
- При работе с преобразователем ДВ2ТСМ-1Т-4П в термогигрометре предусмотрена возможность автокоррекции сдвига градуировочной характеристики, защиты сенсора влажности от переувлажнения и коррекции показаний влажности с учетом давления анализируемого газа. Коррекция осуществляется для приведения значений относительной влажности, точки росы и массовой концентрации влаги к нормальному и стандартному (7 кгс/см2) давлениям. Значение рабочего давления измеряется встроенным преобразователем давления (ДВ2ТСМ-1Т-4П-А в составе ПДВ-8) или устанавливаются "вручную". Автокоррекция осуществляется автоматически через задаваемый интервал времени или принудительно.
|
Основные технические характеристики:
Диапазон измерений относительной влажности с преобразователем
|
исполнение 1П, 2П, % |
|
0...98*; |
|
исполнение 4П, % |
|
0...75; |
|
исполнение 5П, % |
|
0...100. |
*- метрологические характеристики при относительной влажности выше 90% обеспечиваются только при кратковременном (не более 2 часов) пребывании преобразователя при этих условиях
Диапазон измерений температуры с преобразователем ДВ2ТСМ
|
исполнение 1Т, °С |
|
0...+60; |
|
исполнение 2Т, °С |
|
-20...+60; |
|
исполнение 3Т, °С |
|
-40...+60; |
|
исполнение 4Т, °С |
|
0...+150; |
|
ДВ2ТСМ-5Т-5П-АК, °С |
|
-40...+60; |
|
ДВ2ТСМ-5Т-АК, °С |
|
-50...+180. |
Пределы допускаемой основной абсолютной погрешности измерения относительной влажности при температуре 23°С
|
исполнение 1П |
|
|
|
|
в диапазоне относительной влажности от 0 до 90% |
|
±2% |
|
|
в диапазоне относительной влажности от 90 до 98% |
|
±3%* |
|
исполнение 2П |
|
|
|
|
в диапазоне относительной влажности от 0 до 90% |
|
±1% |
|
|
в диапазоне относительной влажности от 90 до 98% |
|
±2%* |
|
исполнение 4П |
|
|
|
|
в диапазоне относительной влажности от 0 до 10% |
|
±(0,025+0,0875П)% |
|
|
в диапазоне относительной влажности от 10 до 75% |
|
±(0,7+0,02П)% |
|
исполнение 5П |
|
±2% |
где П – измеренное значение относительной влажности, %
*- метрологические характеристики при относительной влажности выше 90% обеспечиваются только при кратковременном (не более 2 часов) пребывании преобразователя при этих условиях.
Пределы допускаемой основной абсолютной погрешности измерения температуры, °С
|
исполнение 1Т, 2Т |
|
±0,3 |
|
исполнение 3Т |
|
|
|
|
в диапазоне температур от -40 до -20°С |
|
±1 |
|
|
в диапазоне температур от -60 до +60°С |
|
±0,3 |
|
исполнение 4T |
|
|
|
|
в диапазоне температур от 0 до +60°С |
|
±0,3 |
|
|
в диапазоне температур от +60 до +150°С |
|
±0,005Т |
|
ДВ2ТСМ-5Т-АК |
|
|
|
|
в диапазоне температур от -50 до 0°С |
|
±(0,2+0,01|Т|) |
|
|
в диапазоне температур от 0 до +60°С |
|
±0,2 |
|
|
в диапазоне температур от +60 до +180°С |
|
±0,005Т |
|
ДВ2ТСМ-5Т-5П-АК |
|
|
|
|
в диапазоне температур от -40 до 0°С |
|
±(0,2+0,01|Т|) |
|
|
в диапазоне температур от 0 до +60°С |
|
±0,2 |
где Т – измеренное значение температуры, °С
Пределы допускаемой дополнительной абсолютной погрешности измерения относительной влажности при изменении температуры на 1°С, %
|
исполнение 1П, 2П |
|
±0,1 |
|
исполнение 4П |
|
|
|
|
в диапазоне относительной влажности от 0 до 10% |
|
±(0,005+0,0045П) |
|
|
в диапазоне относительной влажности от 10 до 75% |
|
±0,1 |
|
исполнение 5П |
|
±(0,002+0,0002П), |
где П – измеренное значение относительной влажности, %
Обозначение термогигрометра при заказе:
ИВА-6Б2-К-DIN
с преобразователями:
| Канал |
1 |
2 |
3 |
4 |
5 |
6 |
| 1 |
ДВ2ТСМ |
Х |
Х |
Х |
Х |
Хм |
| ... |
... |
... |
... |
... |
... |
... |
| 16 |
ДВ2ТСМ |
Х |
Х |
Х |
Х
|
Хм |
1 - Торговая марка преобразователя.
2 - Исполнение по рабочему диапазону температур (1Т, 2Т, 3Т, 4Т или 5Т).
3 - Исполнение по допустимой основной абсолютной погрешности измерения относительной влажности (1П, 2П, 4П или 5П).
4 - Конструктивное исполнение (А, Б, В или ГМ).
5 - Тип защитного колпачка:
II - ажурный из нержавеющей стали с пористым колпачком из фторопласта;
III - пористый из спеченной нержавеющей стали.
6 – длина соединительного кабеля, м.
Пример обозначения термогигрометра при заказе:
ИВА-6Б2-К-DIN с преобразователями
1-й канал ДВ2ТСМ-5Т-5П-АК-II-4м
2-10-й каналы ДВ2ТСМ-5Т-АК-4м
- термогигрометр ИВА-6Б2-К в исполнении с монтажом блока индикации на DIN-рейке с одним преобразователем температуры и влажности ДВ2ТСМ-5Т-5П-АК-II с соединительным кабелем длиной 4 м и девятью преобразователями температуры ДВ2ТСМ-5Т-АК с соединительными кабелями длиной 4 метра.
Сроки поставки: наличие уточняйте
◄
