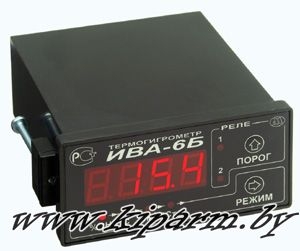

ИВА-6Б / Термогигрометр стационарный в щитовом исполнении с выносным измерительным преобразователем.

Купить термогигрометр стационарный щитовой ИВА-6Б в Республике Беларусь (РБ). Продажа, цена, стоимость, прайс на термогигрометр ИВА-6Б-Т5, ИВА-6Б-Т20, ИВА-6Б-RS232, ИВА-6Б-RS485 в Минске, Бресте, Витебске, Гомеле, Гродно, Могилеве
Назначение:

Термогигрометр ИВА-6Б предназначен для измерения относительной влажности и температуры воздуха в жилых, складских и производственных помещениях, в свободной атмосфере, а также для измерения влагосодержания неагрессивных технологических газов.

Области применения:

• измерение параметров микроклимата в производственных помещений, в испытательных лабораториях, складских помещениях;
• контроль влажности воздуха в полиграфической промышленности;
• контроль влажности в расстоечных шкафах на хлебопекарных предприятиях;
• камеры сушки колбас;
• текстильная промышленность;
• системы безопасности атомных электростанций;
• системы вентиляции и кондиционирования зданий и сооружений, системы метеонаблюдения;
• оборудование осушки воздуха и технологических газов, в т.ч. глубокая осушка;
• контроль процессов сушки, хранения продукции.

Широкая номенклатура измерительных преобразователей влажности и температуры ДВ2ТСМ и программных конфигураций блока индикации термогигрометра Ива-6Б делает его удобным контрольно-измерительным прибором для автоматизации измерений влажности в различных технических применениях.

• Измерения параметров микроклимата воздуха в помещениях
• Измерения влажности и температуры в свободной атмосфере
• Регулирование и сигнализация для систем КИПиА контроля параметров влажности и температуры:
  • технологические, холодильные камеры, камеры сушки;
  • системы вентиляции и кондиционирования.
• Измерение влагосодержания сжатого воздуха, азота, инертных и других неагрессивных технологических газов.

Блок индикации термогигрометра ИВА-6Б Подключаемые преобразователи ДВ2ТСМ Исполнение "А" Исполнение "Б" Исполнение "В" Исполнение "Г"

Особенности конструктивного исполнения: Термогигрометр состоит из блока индикации и измерительного преобразователя влажности и температуры типа ДВ2ТСМ Щитовое исполнение блока индикации с лицевой панелью 48х96 мм, питание ~220В Измерительный преобразователь подключается к блоку индикации двухпроводным кабелем длиной до 300 м Представление измеренного значения влажности газа в различных единицах: относительная влажность (%), массовая концентрация влаги (г/м3, г/кг сух. воздуха) и точка росы/инея ( ºС) Реализована возможность коррекции показаний точки росы (инея) от давления анализируемого газа и приведения показаний к нормальным условиям по показаниям преобразователя давления или при задании величины давления "вручную" Подключения измерительного преобразователя давления ДДИ-СМ осуществляется в составе пробоотборного устройства ПДВ-5 Наличие двух релейных выходов (5А, ~220В) с программируемыми порогами срабатывания по задаваемому измерительному каналу [более подробно см. ниже] Возможность установки двух гальванически развязанных программируемых токовых выходов (0-5 или 4-20 мА) или цифрового выхода (RS232 или RS485) с протоколом обмена MODBUS

Термогигрометр имеет два независимых релейных выхода, режимы работы которых определяются при конфигурировании прибора. Каждый релейный выход имеет 1 контактную группу на переключение.

Каждый релейный выход может быть "привязан" к одному из следующих измеряемых параметров:

• относительная влажность;
• абсолютная влажность;
• точка росы;
• температура;
• давление.

Возможны следующие режимы срабатывания реле:
Режим 0.
Реле включается если значение контролируемого параметра меньше величины нижнего порога или выше величины верхнего порога.
Режим 1.
Реле включается, когда значение контролируемого параметра превышает величину верхнего порога и выключается, когда значение контролируемого параметра становится ниже величины нижнего порога.
Режим 2.
Реле включается, когда значение контролируемого параметра становится ниже величины нижнего порога и выключается, когда значение контролируемого параметра превышает величину верхнего порога.
Режим 3.
Реле включается, если значение контролируемого параметра становится выше значения порога.
"Режим сушки".
Действует только для первого релейного выхода. В этом режиме порог срабатывания первого релейного выхода по параметру температуры зависит от текущего значения относительной влажности.
Для прибора определены пять зон влажности и соответствующие им пять порогов по параметру температуры.
Определение перехода между интервалами влажности производится с учётом гистерезиса dH. Переход из зоны Н_i в зону Н_i+1 происходит, если влажность H > Н_i, а из зоны Н_i+1 в зону Н_i происходит если влажность H < Н_i -dH. Величины Н_i, dH и значения порогов устанавливаются при конфигурировании термогигрометра.
Первое реле включается, когда температура становится больше величины порога соответствующего диапазона относительной влажности.
Реле выключается, когда температура становится меньше величины порога на величину гистерезиса.
При конфигурировании термогигрометра может быть изменено направление срабатывания реле (замыкание/размыкание) и соответствующих светодиодов (включение/выключение) путём использования инверсии.
Вход в режим конфигурирования 1-го релейного выхода осуществляется по паролю "51", 2-го выхода - по паролю "53".

Основные технические характеристики:

Комплектность поставки термогигрометра:

При заказе термогигрометра оговаривается наличие токовых выходов, диапазон (0-5 или 4-20 мА), наличие цифрового выхода и его тип (RS-232 или RS-485).

Исполнение преобразователя оговаривается при заказе термогигрометра. В стандартный комплект поставки входит измерительный преобразователь влажности и температуры ДВ2ТСМ-1Т-1П-Б80.

Поставляются по согласованию с Потребителем. Предназначены для защиты чувствительных элементов влажности и температуры при работе в условиях сильной загрязненности. При выпуске преобразователь комплектуется пористым защитным колпачком из спеченной нержавеющей стали, если не оговорено другое.

Длина соединительного кабеля оговаривается при заказе термогигрометра. Стандартная длина кабеля 4 м.

Поставляется по согласованию с Заказчиком.

Поставляется с термогигрометром с цифровым выходом.

Поставляется по согласованию с Заказчиком. Предназначен для ввода градуировочных характеристик в измерительные преобразователи при их юстировке.

Обозначение блока индикации термогигрометра:

ИВА-6Б-Х, где Х - тип выходного сигнала:
     Т5 - два токовых выхода 0-5 мА;
     Т20 - два токовых выхода 4-20 мА;
     RS232 - цифровой выход RS232;
     RS485 - цифровой выход RS485.

Обозначение измерительного преобразователя влажности и температуры:

1 - Торговая марка преобразователя.
2 - Исполнение по рабочему диапазону температур (1Т, 2Т, 3Т и 4Т).
3 - Исполнение по допустимой основной абсолютной погрешности измерения относительной влажности (1П, 2П и 3П).
4 - Конструктивное исполнение (А, Б, В или Г).
5 - Тип защитного колпачка:
  II - ажурный из нержавеющей стали с пористым колпачком из фторопласта (поры около 1 мкм);
  III - пористый из спеченной нержавеющей стали (поры около 25 мкм).
6 - длина соединительного кабеля, м.

В базовой комплектации термогигрометр поставляется с преобразователем ДВ2ТСМ-1Т-1П-Б/080-4м , длина кабеля составляет 4м.

Пример обозначения термогигрометра при заказе:

- термогигрометр ИВА-6Б с двумя токовыми выходами 4-20 мА с преобразователем ДВ2ТСМ-1Т-1П-Б-III (рабочий диапазон температур от 0 до 60°С, предел допускаемой основной абсолютной погрешности измерения относительной влажности ±2%, конструктивное исполнение Б с пористым защитным колпачком из нержавеющей стали), с соединительным кабелем длиной 20 метров.
