ИВА-10М / Гигрометр автономный переносной для измерения влажности сжатых газов.
Купить переносной гигрометр ИВА-10М в Республике Беларусь. Продажа, цена, стоимость, прайс на прибор для измерения влажности сжатых газов ива-10м в Минске, Бресте, Витебске, Гродно, Гомеле, Могилеве. Купить фильтр для гигрометра ИВА-10М в РБ
Назначение:
Гигрометр Ива-10М предназначен для измерения влажности элегаза, воздуха, азота, инертных и других неагрессивных газов, применяемых в различных технологических процессах промышленности, энергетики и сельского хозяйства.
Области применения ИВА-10М:
- измерение влажности элегаза в элегазовом электротехническом оборудовании;
- оборудование осушки воздуха и технологических газов, глубокая осушка;
- контроль процессов сушки продукции.
Конструкция:
- Гигрометр ИВА-10М состоит из корпуса со съемной откидной крышкой (кейса) в котором под лицевой панелью размещены пробоотборное устройство, измерительный преобразователь влажности и температуры, схема обработки сигналов и индикации, аккумулятор.
Работа гигрометра полностью согласуется с документом ГОСТ ИСО 8573-3-2006. Сжатый воздух. Часть 3. Методы контроля влажности.
В гигрометре использован рекомендованный метод определения влажности – «...Измерение электрическим сенсором, основанном на электрической емкости...» (ГОСТ ИСО 8573-3-2006 стр.4, табл.6).
Согласно общим положениям (п.6.1) ГОСТ ИСО 8573-3-2006 пробоотборное устройство позволяет определять точку росы при атмосферном или реальном давлении воздуха. Наличие индикатора расхода и вентилей для регулировки расхода обеспечивает постоянный расход воздуха в пределах допустимых значений.
Используемый метод отбора проб – «Экстракция» (п.6.2.2.2) или «Измерение при сниженном давлении» (п.6.2.2.3).
Полностью выполняются «Требования к отбору проб» (п.6.3). Материалы, используемые для отвода воздуха в пробоотборную систему, не влияют на результат измерений (п.6.3.2). Гигрометр ИВА-10М имеет датчик давления для регистрации давления в пробоотборной системе (п.6.3.3). Для оценки «...достижения стабильности работы измерительной системы...» гигрометр ИВА-10М имеет графический режим вывода результатов измерений, позволяющий наглядно определить момент установления показаний (п.6.3.5).
Для оценки результатов контроля (п.8) в гигрометре ИВА-10Мимеется возможность приведения измеренного значения к стандартным условиям. Согласно ГОСТ ИСО 8573-3-2006 стандартными являются следующие условия:
«...температура 20°С;
давление 7 бар...»
Следует обратить внимание на небрежность перевода исходного документа ISO 8573-3, в котором стандартные условия описаны следующим образом:
«...Compressed air temperature 20°C
Compressed air pressure 7 bar(e)...»
|
Таким образом, под стандартным давлением подразумевается избыточное давление 7 бар (абсолютное давление 8 бар).
В гигрометре реализовано приведение измеренных значений к абсолютному давлению 1 бар и 8 бар.
Пробоотборное устройство гигрометра обеспечивает регулирование расхода газа через камеру с измерительным преобразователем влажности и температуры в широком диапазоне входных давлений. Пневматическая схема пробоотборного устройства содержит быстроразъемный входной штуцер, входной вентиль, проточную камеру с измерительным преобразователем влажности и температуры, датчик давления в камере, выходной вентиль, датчик расхода газа и выходной штуцер. Пробоотборное устройство рассчитано для эксплуатации при максимальном рабочем давлении до 10 бар изб.

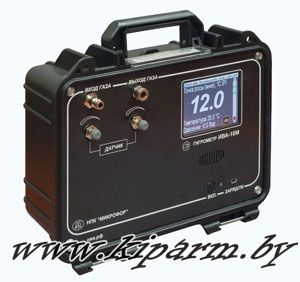

- Гигрометр ИВА-10М представляет собой автономный, цифровой прибор, выполненный в переносном кейсе со съемной крышкой.
- Гигрометр ИВА-10М имеет сенсорный цветной дисплей.
- Гигрометр ИВА-10М рассчитывает температуру точки росы (инея), массовую концентрацию и объемную долю влаги на основе измеренных значений относительной влажности и температуры.
- В области отрицательных температур гигрометр индицирует относительную влажность газа надо льдом и температуру точки инея
- Гигрометр ИВА-10М имеет функцию голосовых подсказок при выполнении измерений.
- Для повышения наглядности процесса установления показаний в гигрометре предусмотрен графический режим индикации, в котором на индикатор выводится динамический график зависимости измеряемой точки росы (инея) от времени с возможностью его детализации.
|

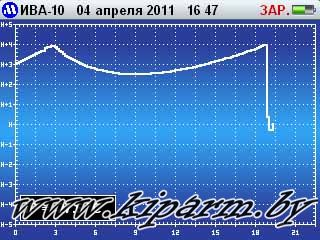

Графический режим индикации
гигрометра ИВА-10М
|
|

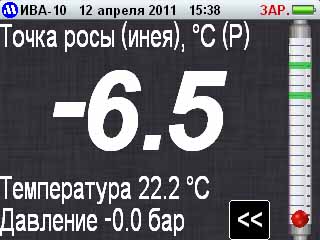

Текстовый режим индикации гигрометра ИВА-10М
|
- Гигрометр ИВА-10М содержит часы и внутреннюю память, в которую протоколируются результаты измерений. Интервал записи от 5 мин до 12 часов. Запись в память во включенном состоянии осуществляется с интервалом 1 мин. Гигрометр ИВА-10М сохраняет результаты более 200000 измерений.
- Гигрометр ИВА-10М снабжен цифровым выходом, позволяющим взаимодействовать с ПК по USB-интерфейсу. Программное обеспечение, поставляемое с гигрометром, позволяет считывать результаты измерений на ПК.
- Питание гигрометра осуществляется от встроенного аккумулятора. Время непрерывной работы не менее 6 часов.
Автокоррекция показаний гигрометра ИВА-10М:
Величина абсолютной погрешности измерения относительной влажности зависит от условий эксплуатации гигрометра. Для устранения влияния дрейфа градуировочной характеристики на точность измерений низких значений относительной влажности в гигрометре ИВА-10М применена технология автокоррекции дрейфа характеристик сенсора, не требующая использования образцовых парогазовых смесей. Основным условием проведения процедуры автокоррекции являются стабильность влажности газа в процессе ее выполнения, при относительной влажности газа менее 10%.
|
|
Основные технические характеристики гигрометра ИВА-10М:
| Диапазон измерения температуры точки росы (инея) *, °С |
-60...+43 |
| Диапазон измерения избыточного давления, МПа |
от 0 до 1 |
* в диапазоне измерений влажности газа от минус 60 до 0°С гигрометр выводит значения влажности в единицах температуры точки инея;
в диапазоне измерений влажности газа от 0 до плюс 43°С гигрометр выводит значения влажности в единицах температуры точки росы.
|
| Пределы допускаемой абсолютной погрешности измерений температуры точки росы (инея) при температуре газа 23°С в диапазоне измерений от минус 60°С точки инея до плюс 20°С точки росы, °С |
±2 |
| Пределы допускаемой основной абсолютной погрешности измерений избыточного давления*: |
|
| в диапазоне от 0 до 1 МПа не более, МПа |
±(0,001+0,02Р**) |
*- после выполнения установки «0»;
**- Р- измеренное значение избыточного давления в МПа. |
| Габаритные размеры гигрометра, мм (не более): |
260х310х130 |
| Масса, кг, не более |
5 |
| Рабочие условия применения гигрометра: |
|
| температура, °С |
-15...+ 50; |
| относительная влажность, % |
до 95 % при 35°С |
| атмосферное давление, кПа |
от 84 до 106 |
| Время непрерывной работы от полностью заряженного аккумулятора, час, не менее |
6 |
| Межповерочный интервал, мес. |
12 |
|
|
Фильтр для гигрометра ИВА-10М:
Фильтр предназначен для предотвращения попадания механических примесей (пыли, грязи, ржавчины, смол, масла) и капельной влаги в газовую схему гигрометра ИВА-10М.
|
Внешний вид фильтра
|
Фильтрующий элемент - пористый фторопласт обеспечивает эффективное удаление механических примесей и капель воды размером более 1 мкм из потока сжатого воздуха, азота, элегаза, инертных и других неагрессивных газов.
Материалы, использованные в фильтре, не оказывают влияния на точность и динамику измерений гигрометра ИВА-10М.
Фильтр гигрометра ИВА-10М рекомендуется использовать во всех случаях, когда есть вероятность загрязнения газовой схемы гигрометра механическими примесями из анализируемого газа.
|
|
Комплект поставки фильтра ИВА-10М:
- фильтр в сборе;
- дополнительный фильтрующий элемент;
- уплотнительное кольцо.
|
|
|
Сроки поставки: наличие уточняйте
◄
